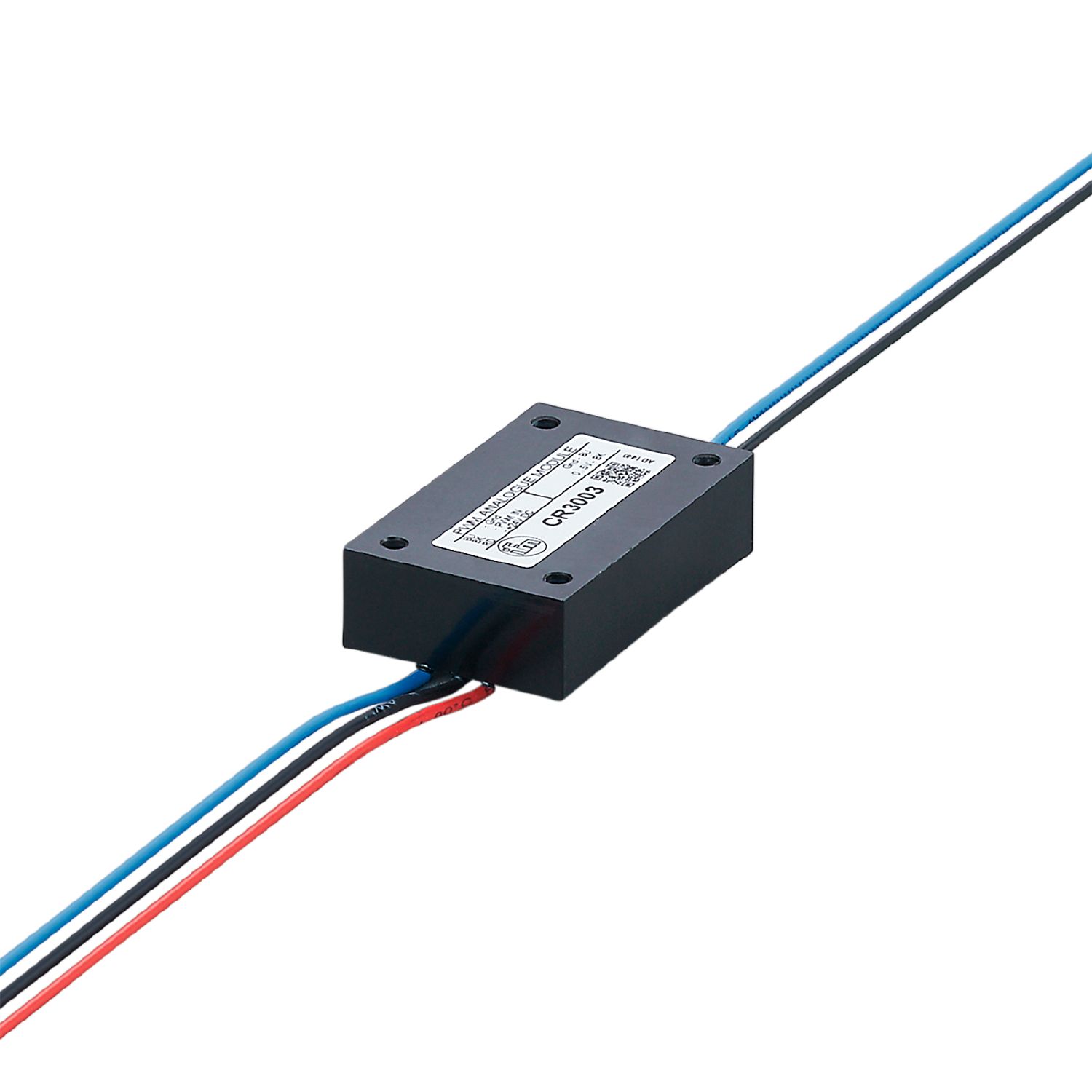

PWM至模拟信号转换器

Name: CR3003
Brand: ifm
SKU: CR3003
Price: 531.00 CNY

CR3003

R360/PWM-ANALOG-MODULE

PWM至模拟信号转换器

CR3003

R360/PWM-ANALOG-MODULE

将 PWM 信号转换为模拟输出信号
精准的线性电压输出
通过带有线端包头的线束进行简易连接
用于移动车辆
工作温度范围大

应用

设计	外壳模块

电气数据

工作电压 [V]	24...30 DC
电流损耗 [mA]	< 20
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输入

PWM输入数量	1
PWM频率输入 [Hz]	122

输出

模拟输出数量	1
模拟电压输出 [V]	0...5

工作条件

环境温度 [°C]

-40...85

注意环境温度

芯线弯曲 -5...105 °C

芯线松弛 -30...105 °C

外壳防护等级

IP 67

认证/测试

MTTF [年]	347

机械技术数据

重量 [g]	71.5
尺寸 [mm]	54 x 34 x 15
原材料	聚酰胺增强型玻璃纤维

注释

包装单位	1 件

电气连接

输入	电缆: 0.28 m; / 芯线末端有线端套管

图表
