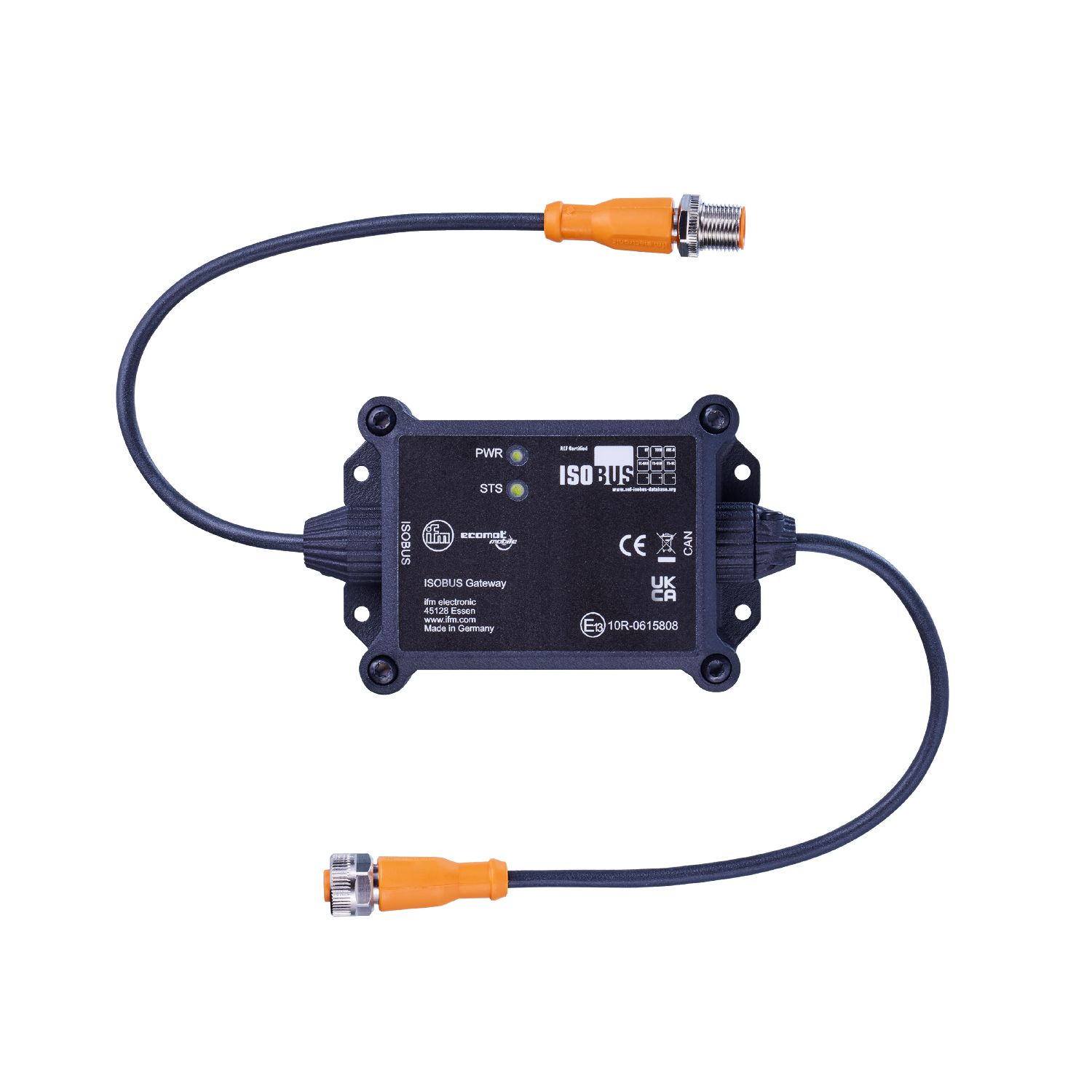

ISOBUS网关

CR3121

ISOBUS Gateway/VT

ISOBUS网关

CR3121

ISOBUS Gateway/VT

附加装置与牵引装置间的安全通信
可在通用终端（UT）上显示的预加载ISOBUS对象池
可使用ISOBUS功能库通过CODESYS轻松配置
无需额外许可成本即可快速轻松实施
通过AEF（农业工业电子基金会）认证

电气数据

工作电压 [V]	12...27 DC
电流损耗 [mA]	11...48

接口

通信接口	CAN
CAN接口数	2

CAN

传输率	250 (125...1000) kBaud
接口	CAN Interface 2.0 A/B ISO 11898
终端电阻	有; (内部的 ; 120 Ohm; 不能停用)

ISOBUS

传输率	250 kBaud
接口	CAN Interface ISO 11783
终端电阻	否

工作条件

环境温度 [°C]	-40...80
外壳防护等级	IP 67

机械技术数据

重量 [g]	190.1
安装方式	板面和仪表盘的安装
尺寸 [mm]	72 x 104 x 29
原材料	外壳: PA 12 黑色

显示器/操作件

显示

状态	1 x LED, 绿色/红色
电源电压	1 x LED, 绿色/红色

硬件

处理器	ARM Cortex M4 32 bit
程序内存	1,5 MB Flash
工作存储器	RAM: 320 kB FRAM: 16 kB

注释

包装单位	1 件

电气连接 - CAN

	接插件: 1 x M12; 译码: A

电气连接 - ISOBUS

	接插件: 1 x M12; 译码: A

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — CR3121-00 — 01.06.2023 —
