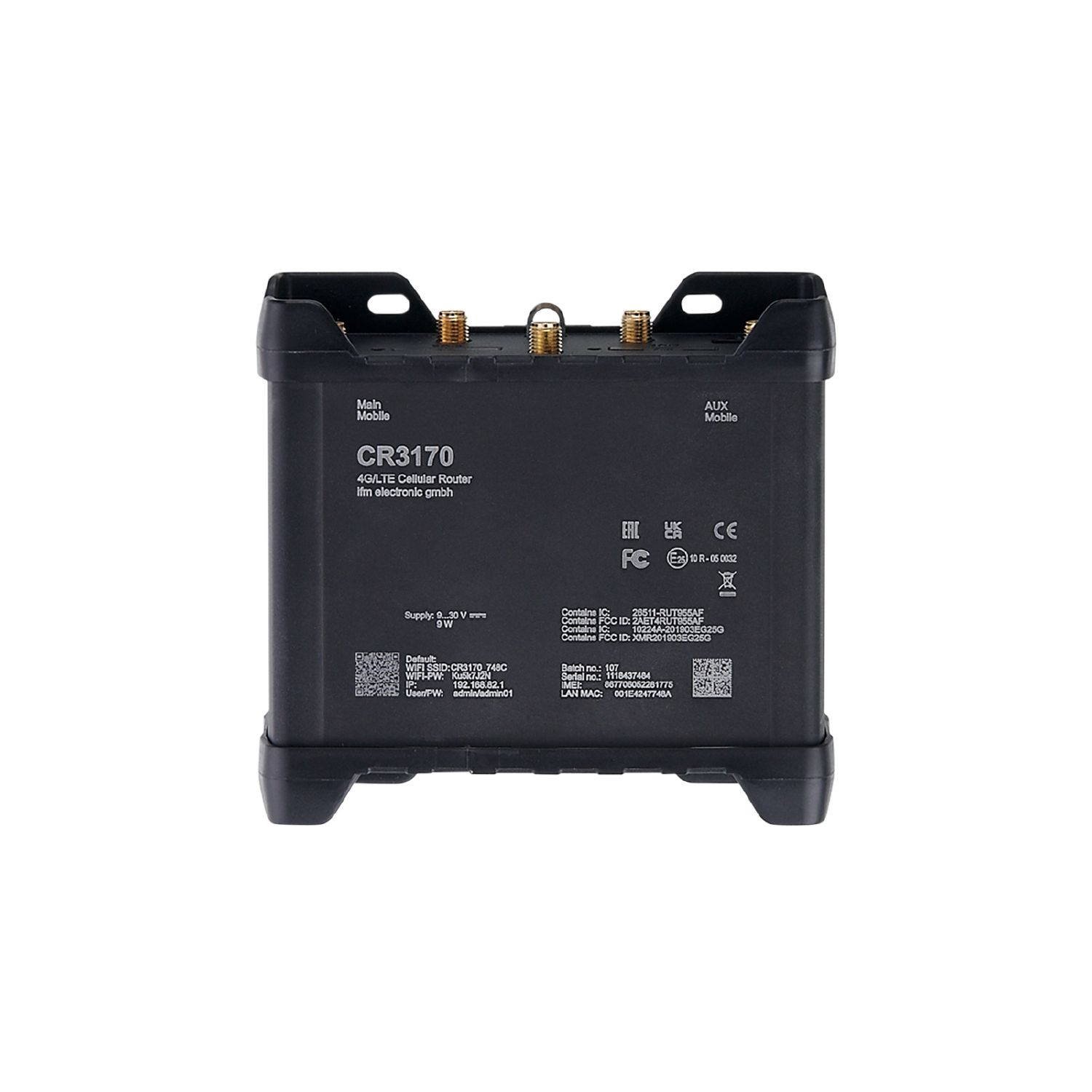

CR3170

LTE/GNSS/Ethernet路由器

CR3170

4G/LTE Cellular Router

LTE/GNSS/Ethernet路由器

CR3170

4G/LTE Cellular Router

应用

无线电核准

EU/RED; 美国; 加拿大

关于无线电认证的说明

适用欧盟无线电设备指令2014/53/EU (RED) 的国家列表可在“下载”下找到。

电气数据

工作电压 [V]	9...30 DC
额定电压DC [V]	12 / 24
消耗功率 [W]	2; (最大值: 7 W)

总的输入/输出

输入和输出总数	数字输入数: 3; 数字输出数量: 2; 继电器输出数: 1

输入

数字输入数	3
模拟输入（电压） [V]	0...24

输出

数字输出数量	2
电压范围DC [V]	< 30
开关量输出DC的持续电流负载 [mA]	300
继电器输出数	1

接口

通信接口	WLAN; 移动网络; Ethernet; RS232; RS485
USB接口数	1

移动网络

传输标准

GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4

频带

GSM / GPRS / EDGE / 2G: 850 / 900 / 1800 / 1900; UMTS / HSPA / 3G: 800 (B6, B19) / 850 (B5) / 900 (B8) / 1700 (B4) / 1900 (B2) / 2100 (B1); 4G / LTE Cat 4: 700 (B12) / 750 (B13, B28) / 800 (B20) / 850 (B5, B18, B19, B26) / 900 (B8) / 1700 (B4) 1800 (B3) / 1900 (B2, B25, B39) / 2100 (B1) / 2300 (B40) / 2500 (B41) / 2600 (B7, B38)

传输功率 [mW]

GSM: 1995,26; WCDMA: 251,19; LTE: 199,53

接口说明

2x SIM卡槽

SIM1: SIM-Karte von ifm fest verbaut

USB

连接件型号	USB A
用途型号	外围连接

WLAN

传输标准	IEEE 802.11 b/g/n
频带	2,4 GHz
传输功率 [mW]	53.23; (2,4 GHz: 100 mW)

工作条件

环境温度 [°C]	-40...75
外壳防护等级	IP 30

机械技术数据

重量 [g]	423.2
原材料	外壳: 铝; 元件: 塑料

显示器/操作件

显示

状态	1 x LED, 2个颜色
信号强度	5 x LED
状态	4 x LED, LAN
电源电压	1 x LED

硬件

处理器	Atheros Wasp, MIPS 74Kc, 550 MHz
工作存储器	128 MB DDR2

附件

供货范围

SIM卡解锁工具: 1

连接件: 1, RS485

连接件: 1, 输入/输出

连接电缆: 1, 电源

注释

包装单位	1 件

电气连接 - GNSS

	接插件: 1 x SMA

电气连接 - LAN/WAN

	接插件: 4 x RJ45

电气连接 - LTE

	接插件: 2 x SMA

电气连接 - RS232

	接插件: 1 x SUB-D

电气连接 - RS485

	接插件: 1 x

电气连接 - WLAN

	接插件: 2 x SMA

电气连接 - 电源连接

	接插件: 1 x

电气连接 - 输入/输出

I/O	接插件: 1 x

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — CR3170-00 — 26.06.2023 —
