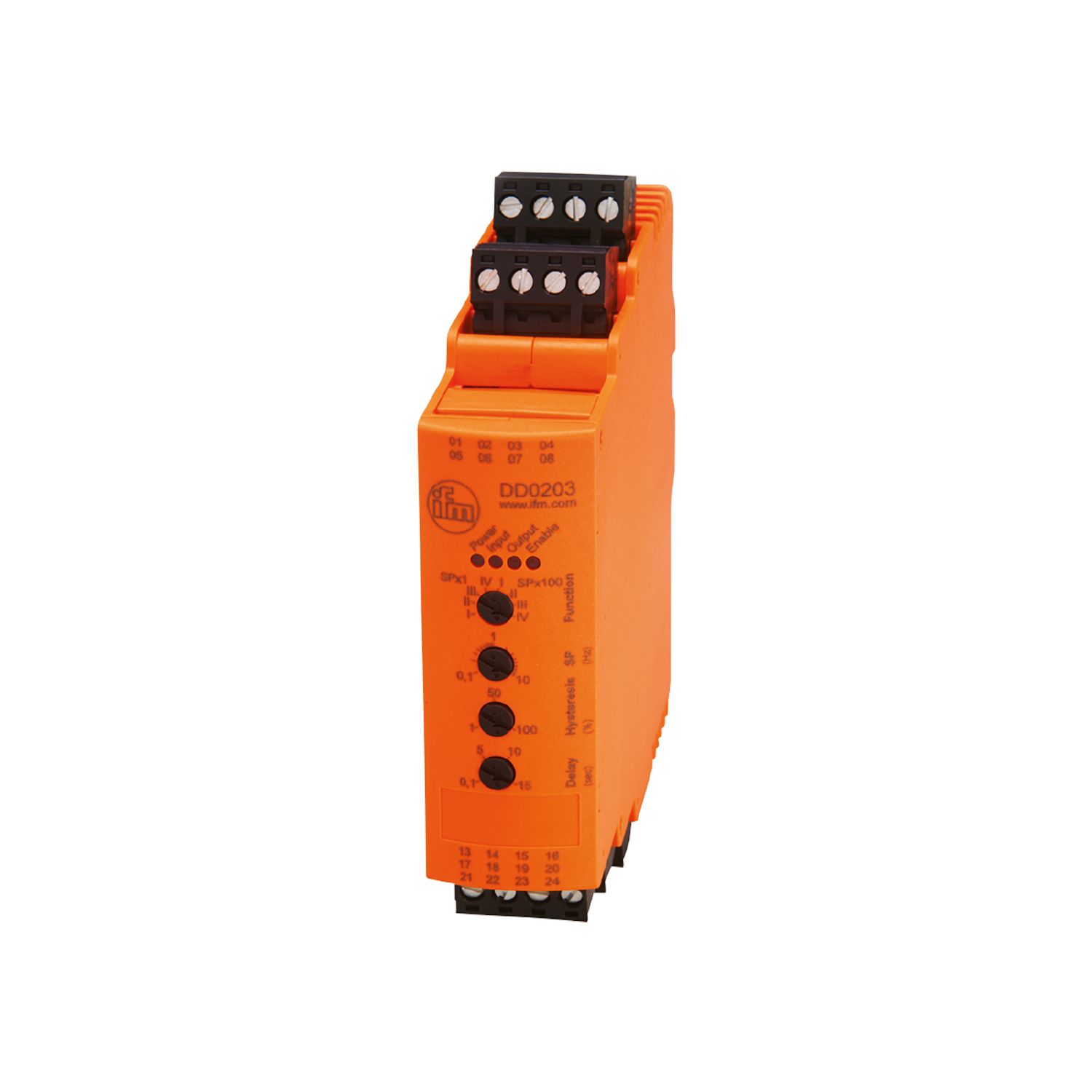

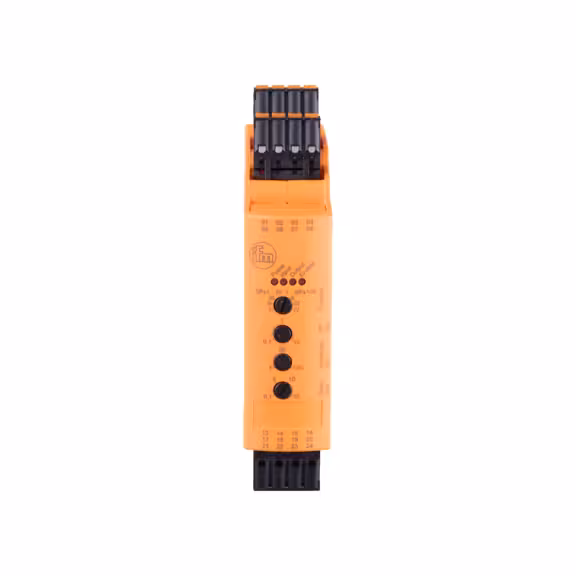

用于速度监控的估算单元
DD0203
D200/FR1A 110-240VAC 24VDC
用于速度监控的估算单元
DD0203
D200/FR1A 110-240VAC 24VDC
- 用于检测频率、速度和旋转速度
- 可靠监控超速或速度过慢
- 通过电位计对开关点进行轻松设定
- LED 显示运行、功能、开关状态和版本，清晰可见
- 特别节省空间的设计
产品特征
| 外壳 | 用于DIN轨道安装的外壳 |
|---|---|
| 尺寸 [mm] | 93 x 25.4 x 109.1 |
应用
| 应用 | 超速和低速脉冲序列的通用估算; 速度监控 |
|---|
电气数据
| 工作电压公差2 [%] | > 20 |
|---|---|
| 额定电压AC [V] | 110...240 |
| 额定电压DC [V] | 27 |
| 额定电压公差 [%] | > 20 |
| 额定电压公差2 [%] | 20...10 |
| 额定频率AC [Hz] | 50...60 |
| 绝缘等级 [V] | 9 |
| 消耗功率AC最大值 [W] | 6 |
| 消耗功率DC最大值 [W] | 4 |
| 用于传感器的辅助能量DC [V] | 18.5...30; (SELV, ≤ 100 mA) |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 1; 继电器输出数: 1 |
|---|
输出
| 数字输出数量 | 1 |
|---|---|
| 继电器输出数 | 1 |
| 继电器接口容量 | 4 A (240 V AC, 24 V DC); (欧姆阻力) |
| 短路保护 | 有 |
测量/设定范围
| 设定范围[Hz] [Hz] | 0.1...1000 |
|---|
精度/偏差
| 迟滞 [Sr的百分比] | 1...100 |
|---|
反应时间
| 启动延迟 [s] | 0.1...15 |
|---|
软件/编程
| 开关点调整 | 电位计 |
|---|
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 存储温度 [°C] | -25...70 |
| 允许最大的相对空气湿度 [%] | 80; (40 °C: 50 % 非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 20 |
| 防护等级接线端子 | IP 20 |
| 污染度 | 2; (≤ 240 V AC) |
认证/测试
| 许可证 | UL: N001 |
|---|---|
| MTTF [年] | 212 |
机械技术数据
| 重量 [g] | 242 |
|---|---|
| 外壳 | 用于DIN轨道安装的外壳 |
| 安装方式 | 导轨; (TH35 EN 60715) |
| 尺寸 [mm] | 93 x 25.4 x 109.1 |
| 原材料 | 塑料: PC-GF20 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
电气连接
| 接口 | 插脚头: 4 x ; 间距: 5.0 mm |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DD0203-00 — 13.04.2023 —
DD0203 –
D200/FR1A 110-240VAC 24VDC
- 1
- 插入式螺栓型端子
- 2
- 标签
- 3
- 电位计
- 4
- 安装在DIN轨道
电气连接
插脚头: 4 x ; 间距: 5.0 mm
接口
- 01
- DC 连接电压 (+)
- 02
- DC 连接电压 (+)
- 03
- DC 连接电压 (-)
- 04
- DC 连接电压 (-)
- 05
- DC 传感器电源 (+)
- 06
- 传感器信号 pnp
- 07
- DC 传感器电源 (-)
- 08
- 使能信号 pnp
- 13
- 供电 晶体管输出 (+)
- 14
- 晶体管输出 pnp
- 15
- 常规 外部电源 (-)
- 16
- 不接线
- 17
- 继电器 常开
- 18
- 继电器 常规
- 19
- 继电器 常闭
- 20
- 不接线
- 21
- AC 连接电压 (L)
- 22
- AC 连接电压 (L)
- 23
- AC 连接电压 (N)
- 24
- AC 连接电压 (N)
