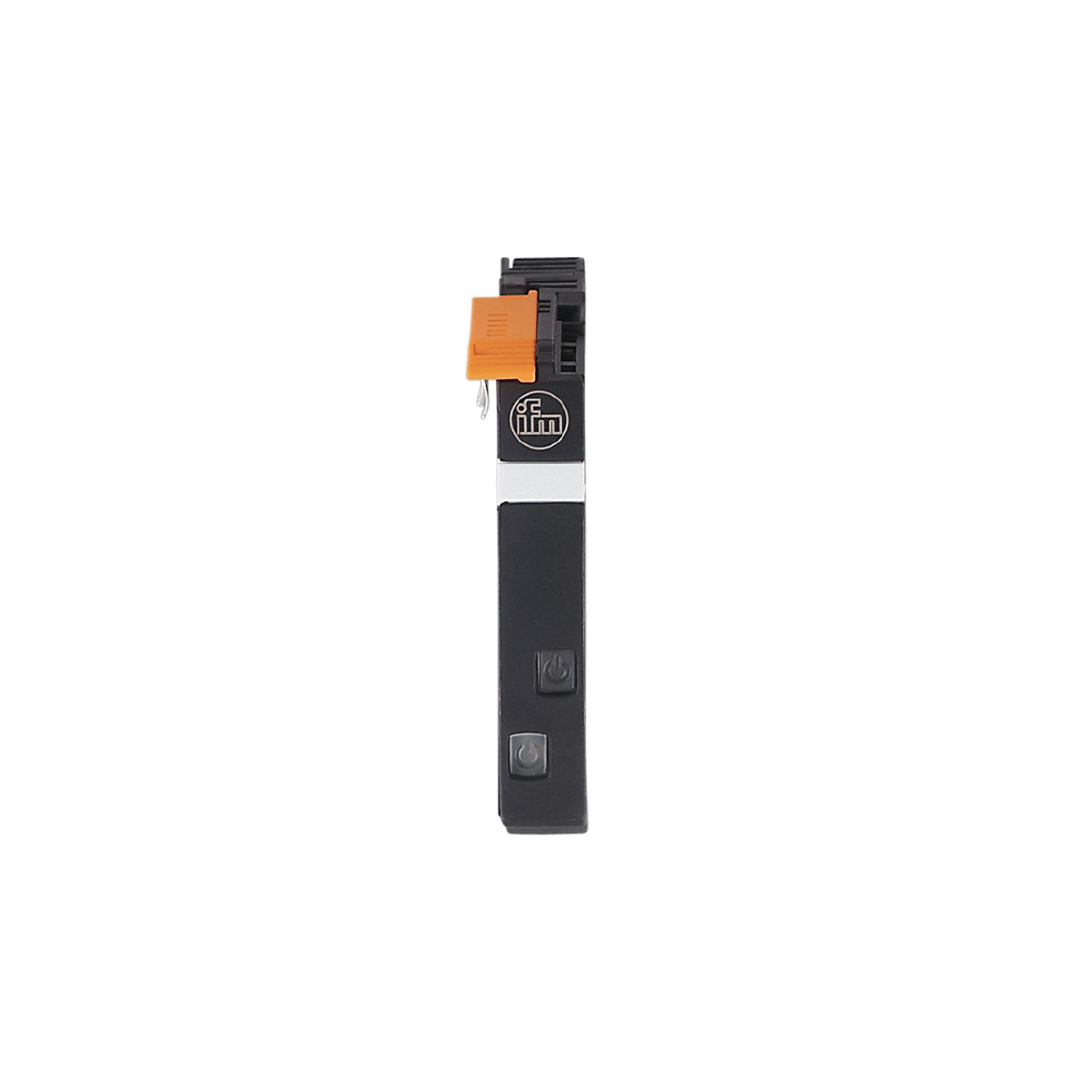

用于不间断电源的保护模块
DF1220
Fuse/Standard/24VDC/2x1-10A
用于不间断电源的保护模块
DF1220
Fuse/Standard/24VDC/2x1-10A
应用
| 安装 | 导轨 TH35; 根据 EN 60715 |
|---|
电气数据
| 工作电压 [V] | 按照SELV/PELV |
|---|---|
| 额定电压DC [V] | 24 |
| 输入电压DC [V] | 19.2...30 |
| 防护等级 | III |
| 反相保护 | 有 |
| 断电保持时间(额定电压24 V DC) [ms] | 10 |
| 闭路电流 [mA] | 12 |
| 频道数 | 2 |
| 额定电流 [A] | 1...10 |
| 额定电流（故障安全元件） [A] | 10 |
输出
| 总负载电容 [mF] | 20 |
|---|
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 存储温度 [°C] | -40...70 |
| 外壳防护等级 | IP 20; (前面的) |
| 污染度 | 2 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 73.5 |
|---|---|
| 尺寸 [mm] | 80 x 12.5 x 98 |
显示器/操作件
| 显示 |
|
||
|---|---|---|---|
| 元件 |
|
电气连接
| 接口 | 插接式端: |
|---|
图表
|
输出曲线
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DF1220-00 — 05.11.2020 —
DF1220 –
Fuse/Standard/24VDC/2x1-10A
- 1
- 标签
- 2
- 按钮 on / off / reset LED状态 2
- 3
- 按钮 on / off / reset LED状态 1
- 4
- 插接式端 输出 1/2
电气连接
插接式端:
