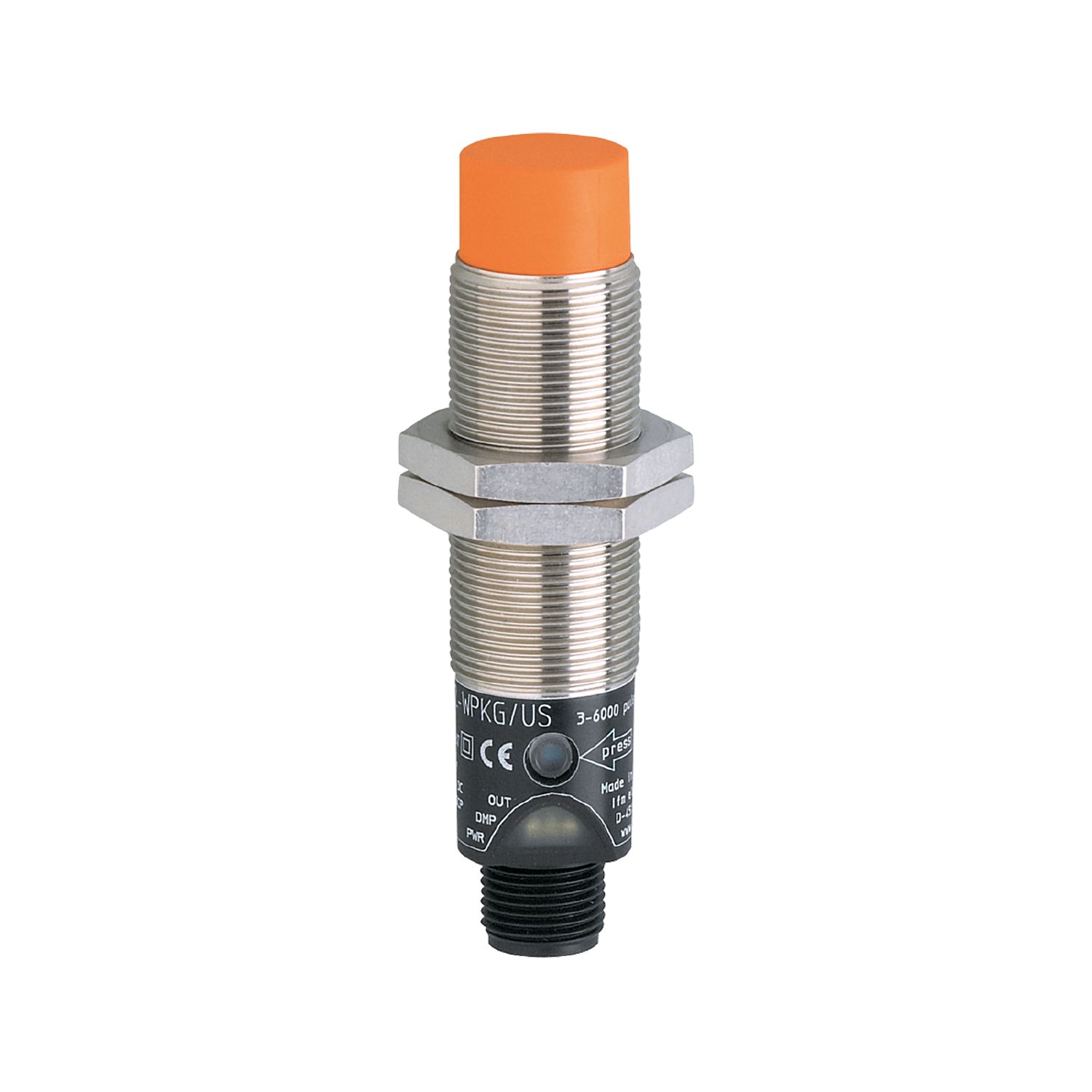

用于速度监控的紧凑型估算单位
DI6001
DGA4012-WPKG/US
用于速度监控的紧凑型估算单位
DI6001
DGA4012-WPKG/US
- 针对旋转速度，有关速度过慢的可靠非接触式监控
- 2 合 1：在紧凑外壳中包含速度传感器和评估单元
- 通过指导按钮对开关点进行轻松设定
- 用于直接连接至 PLC
- 安装复杂度降低
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
| 感应距离 [mm] | 12 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 68 |
应用
| 特殊的性能 | 镀金触点 |
|---|---|
| 应用 | 估算低于设定值的旋转及直线运动; 锁定 |
电气数据
| 额定电压DC [V] | 10...36 |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250; (脉冲输出: 15) |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 12 |
|---|---|
| 检测距离可设 | 否 |
测量/设定范围
| 设定范围 [Imp/min] | 3...6000 |
|---|---|
| 测量原理 | 电感式 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.8 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 10 |
反应时间
| 启动延迟 [s] | 0...15 |
|---|---|
| 阻尼频率最大值 [Imp/min] | 18000 |
软件/编程
| 开关点调整 | Teach示教功能 |
|---|
工作条件
| 环境温度 [°C] | -20...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 1031 | ||
| UL认证 |
|
机械技术数据
| 重量 [g] | 67.5 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 68 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 不锈钢(1.4571/316Ti ); PBT |
| 拧紧扭矩 [Nm] | 35 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DI6001-00 — 12.03.2024 —
DI6001 –
DGA4012-WPKG/US
- 1
- LED 3 x
- 2
- 设定按钮
电气连接
接插件: 1 x M12; 译码: A; 触头: 镀金的
接口
- 2:
- 脉冲输出 脉冲序列对应于阻尼频率
- 4:
- 开关输出 可设定
