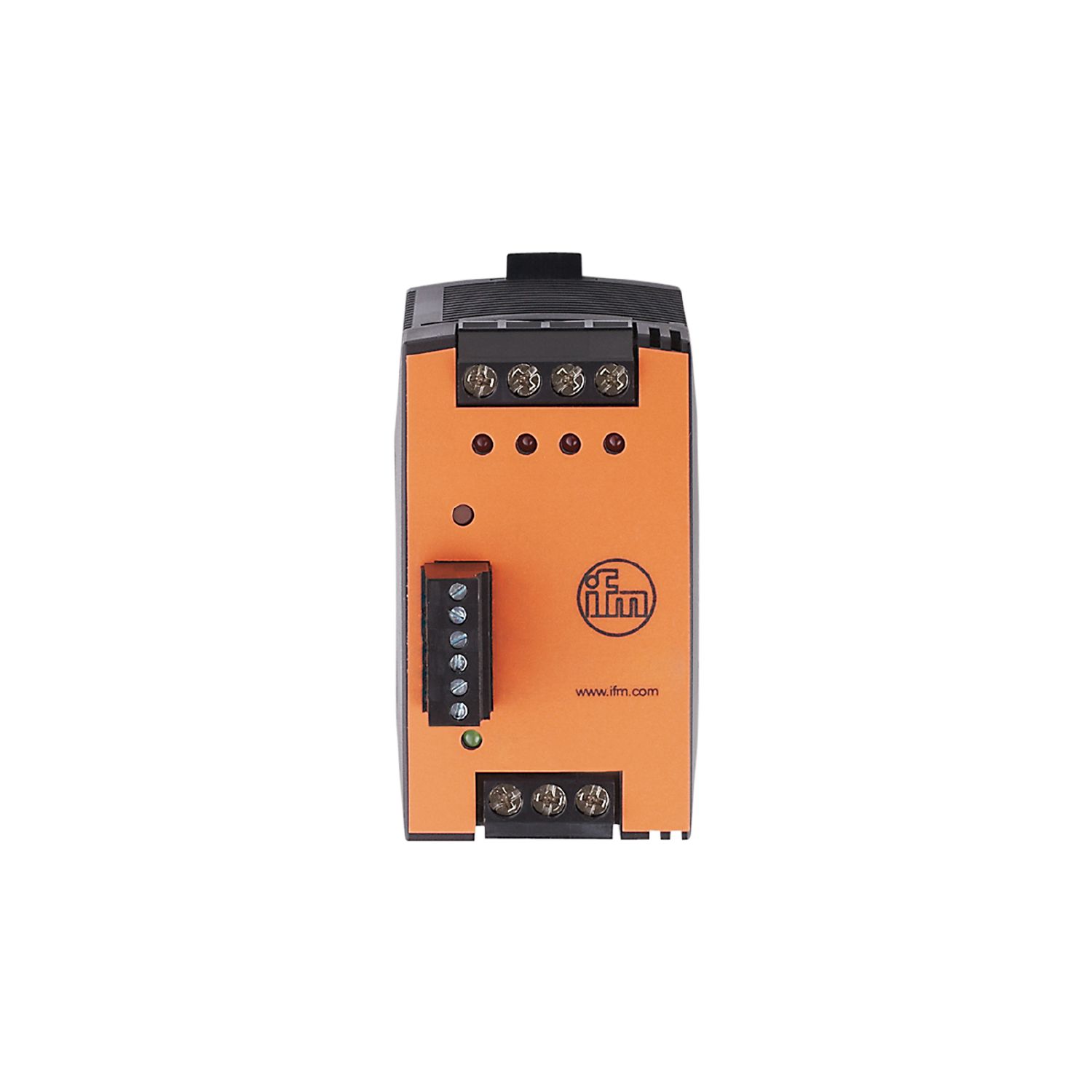

用于不间断电源的保护模块

DN0302

PSU-FUSE MODULE/24VDC/4x4A

用于不间断电源的保护模块

DN0302

PSU-FUSE MODULE/24VDC/4x4A

适用于控制器、传感器、执行器和工业电子器件的调制电源
得益于高效率的低功率损耗
高干线缓冲时间
能量储备高
控制柜发热量低

停产产品 - 存档登录

电气数据

额定电压DC [V]

输入电压DC [V]

18...30

防护等级

III

反相保护

否

输出电压最小值时的输出电流最大值 [A]

注意输出电流最大值 [A]

4 x 4

输入电流(额定电压24 V DC) [A]

接通输出所需的输入电压 [V]

21.4

闭路电流 [mA]

功率损耗(额定电压24 V DC) [W]

1.8

断路时的功率消耗 [W]

反馈保护 [V]

输出

输入电压保护电路激化 [V]	21.4
总输出电流 [A]	16
输出电流限制 [A]	19.9
输入输出之间的电压降 [mV]	101
负载电容 / 输出 [mF]	57
总负载电容 [mF]	57

反应时间

输出延迟接通 [ms]	270
2x额定电流的switch-off切断时间 [s]	1
短路时的跳闸时间 [ms]	5

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	95; (非凝结)
外壳防护等级	IP 20
污染度	2

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	8 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m 80...2700 MHz
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V 0,15...80 MHz

抗振强度

IEC 60028-2-6

2 g 17,8...500 Hz

抗冲击

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

机械技术数据

重量 [g]	203
尺寸 [mm]	75 x 45 x 91
原材料	PC

显示器/操作件

显示

输出过载	4 x LED, 红色
电源	1 x LED, 绿色

附件

供货范围

可插拔螺丝接线端子:, 用于信号芯线

注释

包装单位	1 件

电气连接

接口	, 信号电缆: 0.25...1.5 mm²
