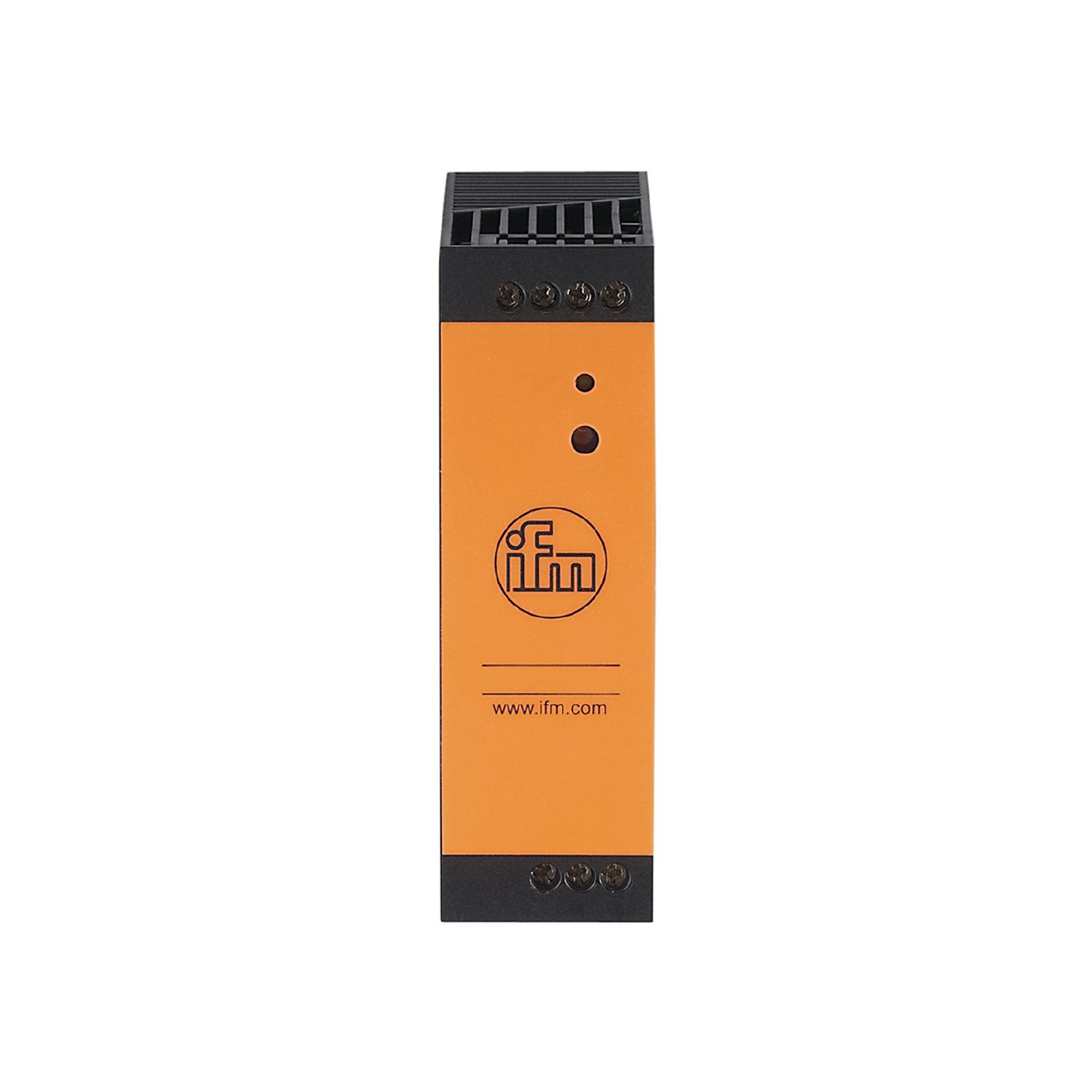

开关电源24 V DC

Name: DN1042
Brand: ifm
SKU: DN1042
Price: 1019.00 CNY

DN1042

PSU-1AC/200-240VAC/24VDC-5A

开关电源24 V DC

DN1042

PSU-1AC/200-240VAC/24VDC-5A

电气数据

频率AC [Hz]	47...63
工作电压公差 [%]	10
额定电压AC [V]	230
输入电压范围AC [V]	200...240
输出电压DC [V]	24...28
防护等级	I; (IEC 61140)
过压保护	有; (< 34 V DC)
输出电压 [V]	可设定; 输出电压根据SELV, PELV标准
输出电压最小值时的输出电流最大值 [A]	5
输出电压最大值时的输出电流最大值 [A]	4.3
输出电压最小值时的输出电流最大值 [A]	6
输出电压最大值时的输出电流峰值 [A]	5.1
输出功率（永久） [W]	120
功率因数(额定电压230 V AC / 50 Hz)	0.54
输出电路的数量	1
剩余波纹最大值 [mV]	100
接通峰值电流(额定电压230 V AC / 50 Hz) [A]	28
效率(额定电压230 V AC / 50 Hz) [%]	90.5
外部输入保护	≤ B-10 A / ≤ C-6 A
Derating降低额定值 [W/K]	3 (55...70 °C)
断电保持时间(额定电压230 V AC / 50 Hz) [ms]	60
输入电流(额定电压230 V AC / 50 Hz) [A]	1.06
功率损耗(额定电压230 V AC / 50 Hz) [W]	12.6
反馈保护 [V]	35

输出

短路保护	有
过载保护	有
过载状态	恒定输出电流
可并联输出	否
可输出串联	有

工作条件

环境温度 [°C]

-10...70

注意环境温度

请观察对流的可用空间（请参见操作使用说明书）

存储温度 [°C]

-40...85

允许最大的相对空气湿度 [%]

95; (IEC 60068-2-30)

外壳防护等级

IP 20; (EN 60529)

污染度

2; (IEC 62103: 不允许导电性污物)

认证/测试

EMC电磁兼容

EN 61000-6-1
EN 61000-6-2
EN 61000-6-4

抗振强度

IEC 60068-2-6

±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz

抗冲击

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

机械技术数据

重量 [g]	372.5
安装方式	导轨; (TH35 (EN 60715))
尺寸 [mm]	124 x 39 x 129
原材料	PC

显示器/操作件

显示

DC-ok

1 x LED

注释

输出串联仅适用于相同产品至最大值150 V DC总电压

UL 508 (Industrial Control Equipment)

包装单位

1 件

电气连接

接口	螺丝接线端子:

图表

方框图

输出曲线

效率/功率损耗特性

降低额定值特征

电源缓冲时间的特性曲线

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DN1042-00 — 17.06.2022 —
