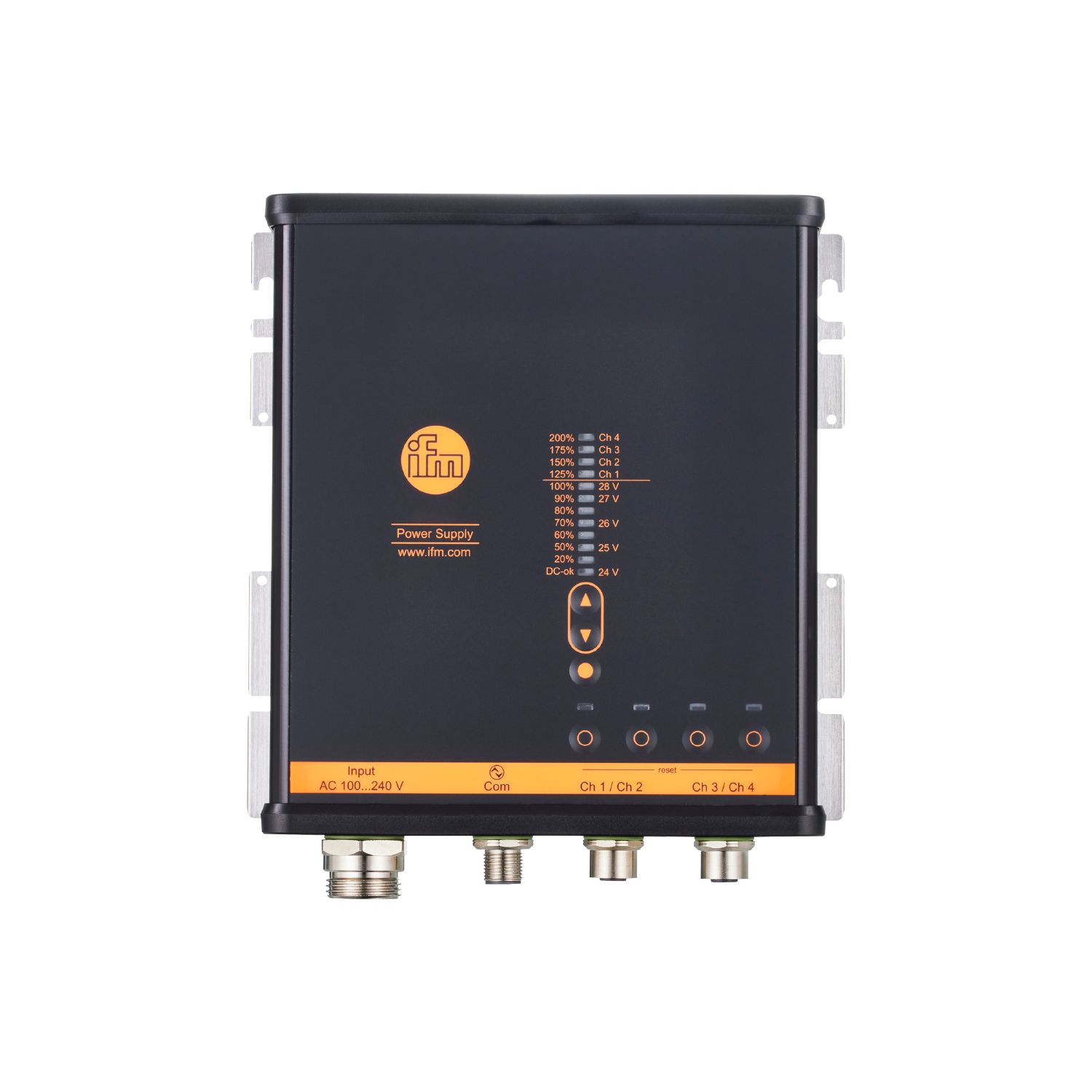

开关电源24 V DC

Name: DN4218
Brand: ifm
SKU: DN4218
Price: 8399.00 CNY

DN4218

PSU-1AC/24VDC-12A/IOL/IP67

开关电源24 V DC

DN4218

PSU-1AC/24VDC-12A/IOL/IP67

通过可配置的电子断路器保护接线
无控制柜安装
其他与测量电流、电压和电源质量以及运行时间相关的诊断功能
节能的超低电压，且无功率损失

输出电压、负载电流、输出电路状态和触发原因都通过IO-Link进行传输
通过IO-Link可以打开和关闭输出电路以及复位断路器

电气数据

额定电压AC [V]	230
额定电压DC [V]	300
额定频率AC [Hz]	50...60
输入电压DC [V]	110...300
输入电压范围AC [V]	100...240
输出电压DC [V]	24...28
防护等级	I
开机延迟时间最大值 [ms]	1.3
输出电压最小值时的输出电流最大值 [A]	12.5
输出电压最大值时的输出电流最大值 [A]	10.7
输出功率（永久） [W]	300
输出功率(峰值) [W]	600
功率因数(额定电压230 V AC / 50 Hz)	0.97
输出电路的数量	4
效率(额定电压120 V AC / 60 Hz) [%]	94.3
效率(额定电压230 V AC / 50 Hz) [%]	95.7
断电保持时间(额定电压120 V AC / 60 Hz) [ms]	44
断电保持时间(额定电压230 V AC / 50 Hz) [ms]	44
输入电流(额定电压120 V AC / 60 Hz) [A]	3.2
输入电流(额定电压230 V AC / 50 Hz) [A]	1.68

接口

通信接口	IO-Link
传递类型	COM3 (230,4 kBaud)
IO-Link revision	1.1
SIO模式	有
处理周期最小值 [ms]	2.2

工作条件

环境温度 [°C]

-25...55

注意环境温度

在以下环境温度下需要考虑操作说明书中注明的电流负载下降: 70 °C

存储温度 [°C]

-40...85

允许最大的相对空气湿度 [%]

95; (相对湿度)

海拔高度最大值 [m]

5000

外壳防护等级

IP 65; IP 67

污染度

认证/测试

EMC电磁兼容

EN 61000-4-2 CD	8 kV / 失效准则 A
EN 61000-4-2 AD	15 kV / 失效准则 A
EN 61000-4-3	80 Mhz...2.7 GHz / 20 V/m 失效准则 A
EN 61000-4-3	2.7 GHz...6 GHz kV / 10 V/m 失效准则 A
EN 61000-4-8	50 / 60 Hz / 30 A/m 失效准则 A
EN 61000-4-4 Burst	4 kV / 失效准则 A
EN 61000-4-5 Surge	2 kV Lx / Ly / 失效准则 A
EN 61000-4-5 Surge	4 kV L / PE / 失效准则 A
EN 61000-4-5 Surge	1 kV + / - / 失效准则 A
EN 61000-4-5 Surge	1 kV + - / PE / 失效准则 A
EN 61000-4-5 Surge	1 kV + - / PE / 失效准则 A
EN 61000-4-5 Surge	1 kV DC-OK / PE / 失效准则 A
EN 61000-4-6	0.15...80 MHz / 20 V 失效准则 A
EN 61000-4-11	0 V 最多1个循环 / 失效准则 A
EN 61000-4-11	40 % of V / 200 ms 失效准则 A
EN 61000-4-11	70 % of V / 500 ms 失效准则 A
EN 61000-4-11	0 V / 5000 ms 失效准则 C
VDE 0160	1550 V / 1.3 ms 失效准则 A
EN 55032	Class B
EN 55032	Class B
EN 55011	Class B
EN 61000-3-2
EN 61000-3-3

持续抗冲击性

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

抗震

IEC 600068-2-6

2...17.8 Hz ± 1.6mm / 17.8...500 Hz 2 g

机械技术数据

重量 [g]	1524.5
尺寸 [mm]	182 x 183 x 59
原材料	外壳: 铝合金; 外壳盖: PC; 螺栓: 钢氧化处理的

注释

包装单位	1 件

电气连接 - IO-Link

	接插件: 1 x M12; 译码: A; 锁定: 黄铜

电气连接 - 电源

	接插件: 1 x 7/8"; 锁定: 黄铜

电气连接 - 输出电压

	接插件: 2 x M12; 译码: A; 锁定: 黄铜

图表

方框图

输出曲线

效率/功率损耗特性

降低额定值特征

电源缓冲时间的特性曲线
