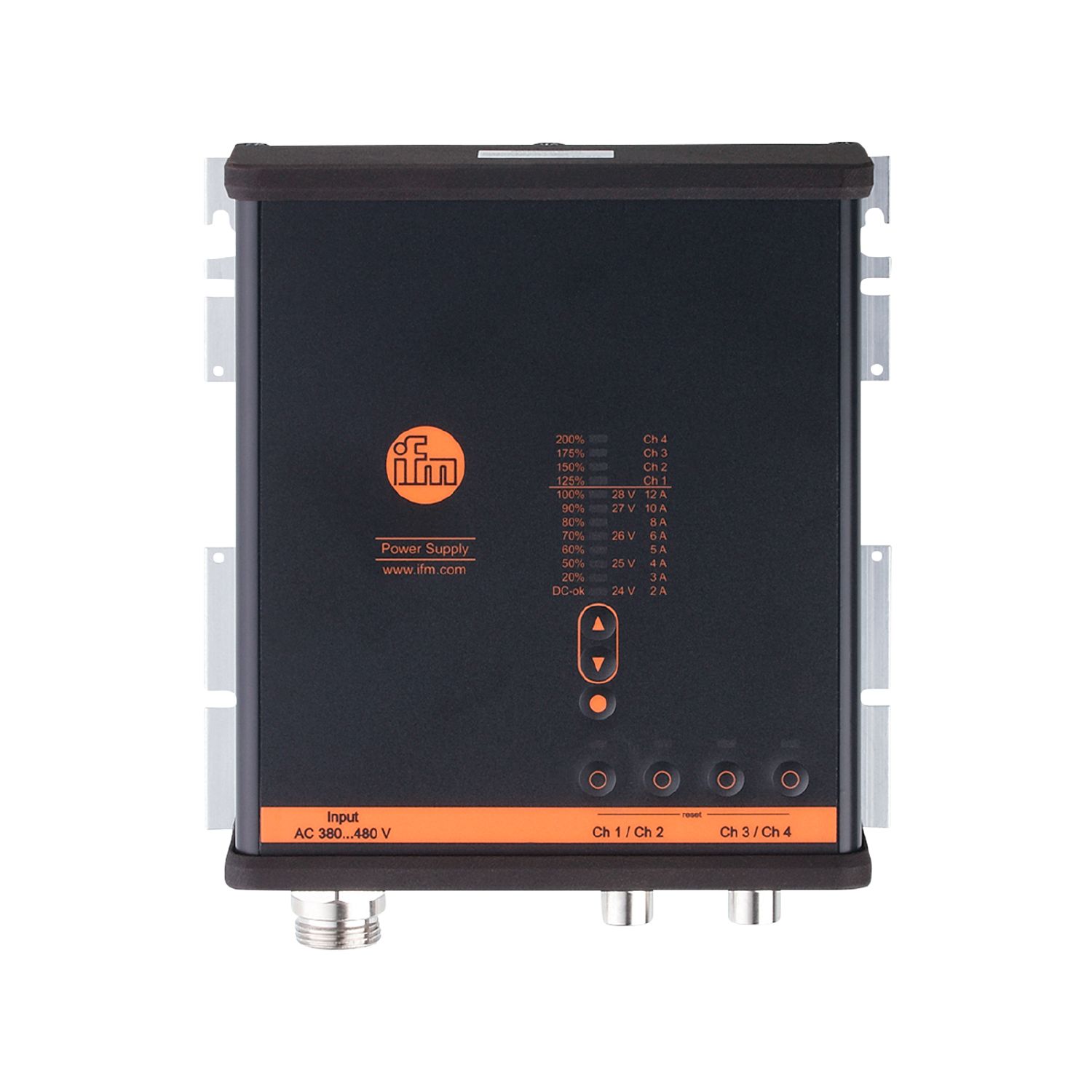

开关电源24 V DC

Name: DN4234
Brand: ifm
SKU: DN4234
Price: 8731.00 CNY

DN4234

PSU-3AC/24VDC-20A/-/IP67

开关电源24 V DC

DN4234

PSU-3AC/24VDC-20A/-/IP67

通过可配置的电子断路器保护接线
无控制柜安装
其他与测量电流、电压和电源质量以及运行时间相关的诊断功能
节能的超低电压，且无功率损失

电气数据

额定电压AC [V]	400 / 480
额定频率AC [Hz]	50...60
输入电压范围AC [V]	323...552
输出电压DC [V]	24...28
防护等级	I
开机延迟时间最大值 [ms]	12
输出电压公差 [%]	0.2
输出电压最小值时的输出电流最大值 [A]	20.8
输出电压最大值时的输出电流最大值 [A]	17.8
输出功率（永久） [W]	500
输出功率(峰值) [W]	1000
功率因数(额定电压400 V AC / 50 Hz)	0.94
功率因数(额定电压480 V AC / 50 Hz)	0.95
输出电路的数量	4
接通峰值电流(额定电压400 V AC / 60 Hz) [A]	2.1
接通峰值电流(额定电压480 V AC / 50 Hz) [A]	2
效率(额定电压400 V AC / 60 Hz) [%]	94.2
效率(额定电压480 V AC / 50 Hz) [%]	94
断电保持时间(额定电压400 V AC / 60 Hz) [ms]	24
断电保持时间(额定电压480 V AC / 50 Hz) [ms]	24
输入电流(额定电压400 V AC / 60 Hz) [A]	1.1
输入电流(额定电压480 V AC / 50 Hz) [A]	0.9

输出

总负载电容 [mF]	12.5

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	95; (相对湿度)
海拔高度最大值 [m]	5000
外壳防护等级	IP 65; IP 67
污染度	3

认证/测试

EMC电磁兼容

EN 61000-4-2 CD	8 kV / 失效准则 A
EN 61000-4-2 AD	15 kV / 失效准则 A
EN 61000-4-3	80 Mhz...2.7 GHz / 20 V/m 失效准则 A
EN 61000-4-3	2.7 GHz...6 GHz kV / 10 V/m 失效准则 A
EN 61000-4-8	50 / 60 Hz / 30 A/m 失效准则 A
EN 61000-4-4 Burst	4 kV / 失效准则 A
EN 61000-4-5 Surge	2 kV Lx / Ly / 失效准则 A
EN 61000-4-5 Surge	4 kV L / PE / 失效准则 A
EN 61000-4-5 Surge	1 kV + / - / 失效准则 A
EN 61000-4-5 Surge	1 kV + - / PE / 失效准则 A
EN 61000-4-5 Surge	1 kV + - / PE / 失效准则 A
EN 61000-4-5 Surge	1 kV DC-OK / PE / 失效准则 A
EN 61000-4-6	0.15...80 MHz / 20 V 失效准则 A
EN 61000-4-11	0 V 最多1个循环 / 失效准则 A
EN 61000-4-11	40 % of V / 200 ms 失效准则 A
EN 61000-4-11	70 % of V / 500 ms 失效准则 A
EN 61000-4-11	0 V / 5000 ms 失效准则 C
VDE 0160	1550 V / 1.3 ms 失效准则 A
EN 55032	Class B
EN 55032	Class B
EN 55011	Class B
EN 61000-3-2
EN 61000-3-3

持续抗冲击性

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

抗震

IEC 600068-2-6

2...17.8 Hz ± 1.6mm / 17.8...500 Hz 2 g

机械技术数据

重量 [g]	1558.8
尺寸 [mm]	182 x 183 x 59
原材料	外壳: 铝合金; 外壳盖: PC; 螺栓: 钢氧化处理的

注释

包装单位	1 件

电气连接 - 电源

	接插件: 1 x 7/8"; 锁定: 黄铜

电气连接 - 输出电压

	接插件: 2 x M12; 译码: L; 锁定: 黄铜

图表

方框图

输出曲线

效率/功率损耗特性

降低额定值特征

电源缓冲时间的特性曲线
