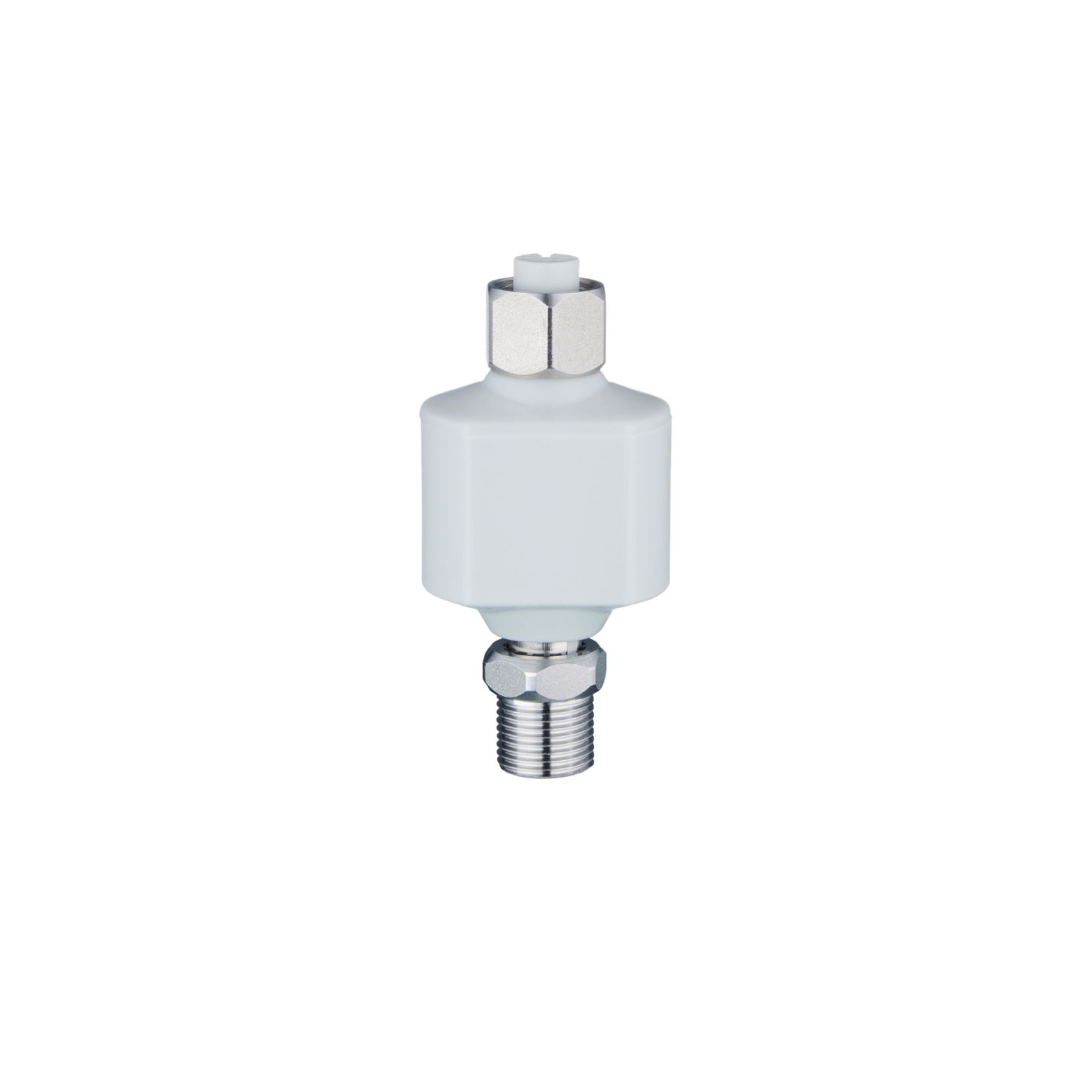

继电器适配器
DP3603
RELAIS ADAPTER/2xNO/IP69K
继电器适配器
DP3603
RELAIS ADAPTER/2xNO/IP69K
- 外形紧凑，在卫生应用中具有高防护等级
- 可靠的M12连接技术
- 双通道版本
- 无磨损、无回跳的固态继电器
- 输入与输出电气隔离
产品特征
| 输出功能 | 常开 |
|---|---|
| 尺寸 [mm] | 63 x 30 x 23 |
电气数据
| 工作电压 [V] | 18...30 DC; ((在潮湿环境中: 18...28 V) ; 按照SELV/PELV) |
|---|---|
| 额定电压DC [V] | 24 |
| 电流损耗 [mA] | < 10 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 2; 继电器输出数: 2 |
|---|
输入
| 数字输入数 | 2; (第3类(符合IEC 61131-2标准)) |
|---|
输出
| 电压范围DC [V] | 0...32; (按照SELV/PELV) | |
|---|---|---|
| 电压范围AC [V] | 0...20; ((在潮湿环境中: 0...16 V); 按照SELV/PELV) | |
| 输出功能 | 常开 | |
| 每个输出最大电流负载 [mA] | 1000; (插座 插脚 1: 2000 mA) | |
| 继电器输出数 | 2 | |
| 开关频率AC [Hz] | 1 | |
| 开关频率DC [Hz] | 1 | |
| 开关频率注意事项 [Hz] |
|
工作条件
| 环境温度 [°C] | -25...60 | |||
|---|---|---|---|---|
| 注意环境温度 |
|
|||
| 存储温度 [°C] | -25...70 | |||
| 允许最大的相对空气湿度 [%] | 90; (线性递减至50 % (40 °C) 非凝结) | |||
| 海拔高度最大值 [m] | 4000 | |||
| 外壳防护等级 | IP 67; IP 69K | |||
| 污染度 | 2; (安装前和更换设备时) |
认证/测试
| MTTF [年] | 942 |
|---|
机械技术数据
| 重量 [g] | 75.1 |
|---|---|
| 重量（不含附件和包装材料） [g] | 35 |
| 尺寸 [mm] | 63 x 30 x 23 |
| 原材料 | 外壳: PA; 螺纹套筒: 不锈钢(1.4404 / 316L) |
| 密封材料 | FKM |
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| 接插件: 1 x M12, 直型; 译码: A; 密封圈: FKM |
电气连接 - 插座
| 接插件: 1 x M12, 直型; 译码: A; 密封圈: FKM |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DP3603-00 — 26.03.2024 —
DP3603 –
RELAIS ADAPTER/2xNO/IP69K
电气连接 - 插头
- 1: L+
- 2: IN1
- DI
- 3: L-
- 4: IN2
- DI
接插件: 1 x M12, 直型; 译码: A; 密封圈: FKM
电气连接 - 插座
- 1: L1 / L+
- (AC/DC)
- 2: OUT1
- NO
- 3: n.c.
- 4: OUT2
- NO
- 5: n.c.
接插件: 1 x M12, 直型; 译码: A; 密封圈: FKM
