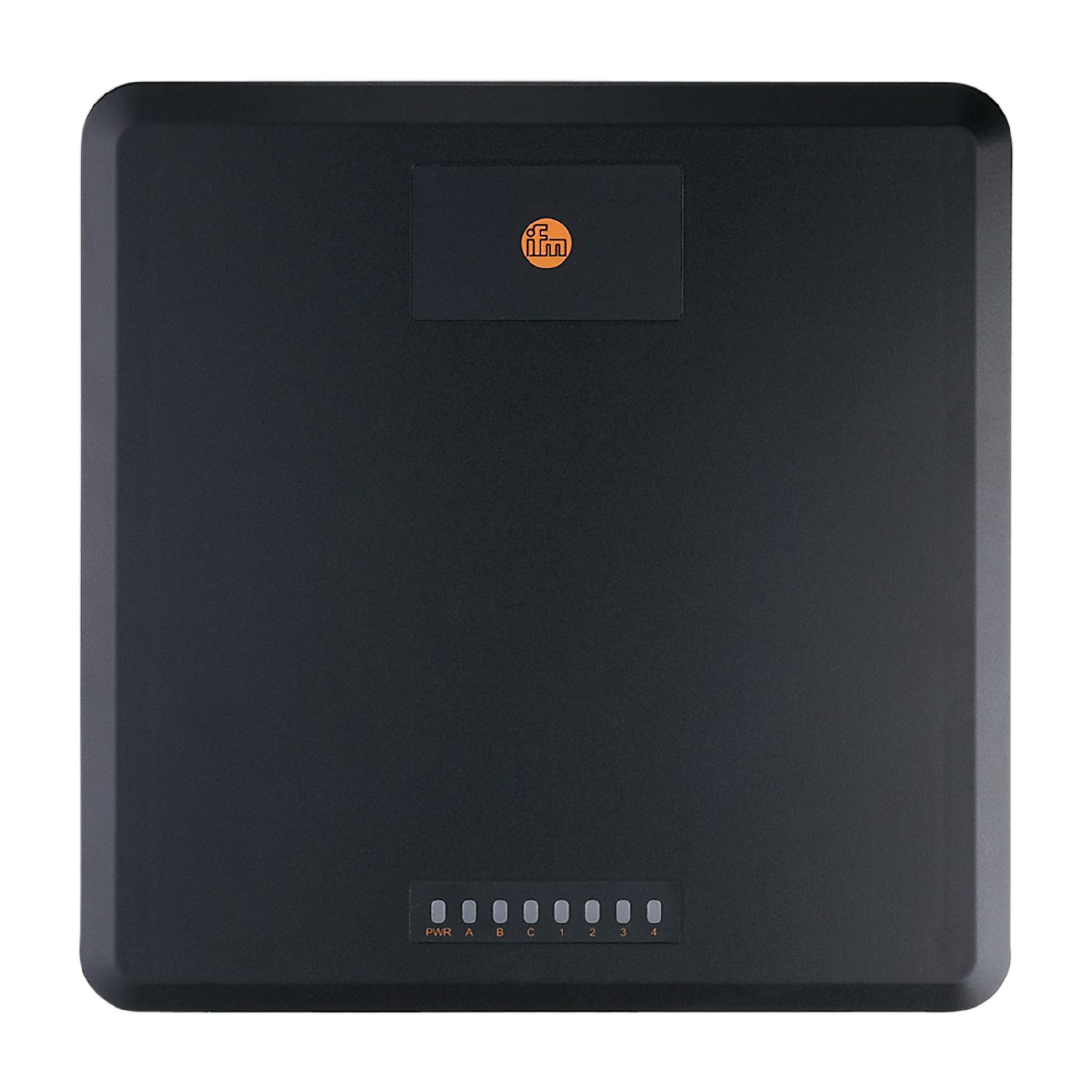

- DTE830
RFID估算单元UHF
DTE830
DTEUHFE_ABRWETUSTN04
RFID估算单元UHF
DTE830
DTEUHFE_ABRWETUSTN04
应用
| 无线电核准 | EU/RED; 印度 | |
|---|---|---|
| 关于无线电认证的说明 |
|
电气数据
| 工作电压 [V] | 24 DC |
|---|---|
| 电流损耗 [mA] | 700 |
| 工作频率 [MHz] | 865...868 (ETSI) |
| 无线接线 | 4; (TNC天线接口) |
| RFID标准 | EPC Class1 GEN2/ISO 18000-6C |
| 发射器功率ERP [mW] | 2000; (parameterisable in steps: 1 dB 50mW ... 2W) |
| 阻抗 [Ω] | 50 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 4; 数字输出数量: 4 |
|---|
输入
| 数字输入数 | 4 |
|---|
输出
| 数字输出数量 | 4 |
|---|---|
| 每个输出最大电流负载 [mA] | 500; (max.) |
监控范围
| RSSI阈值 | 可通过软件调节 |
|---|
接口
| 通信接口 | Ethernet |
|---|
| 协议 | EtherNet/IP |
|---|---|
| 用途型号 | 数据传递 |
| 协议 | TCP/IP |
|---|---|
| 用途型号 | 参数设定; 数据传递 |
工作条件
| 环境温度 [°C] | -20...55 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 67 |
认证/测试
| 无线电许可 | EN 302 208 |
|---|
机械技术数据
| 重量 [g] | 3354 |
|---|---|
| 尺寸 [mm] | 300 x 300 x 71 |
| 原材料 | 外壳: 铝; 保护板: 塑料; TNC插座: 黄铜/PTFE; 接插件: 铜/塑料 |
显示器/操作件
| 显示 |
|
||||
|---|---|---|---|---|---|
| 声信号 | 蜂鸣器 |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 以太网
| LAN | 接插件: 1 x M12; 译码: X |
|---|
电气连接 - 电源
| Power Supply | 接插件: 1 x M12; 译码: A |
|---|
电气连接 - 输入/输出
| GPIO | 接插件: 1 x M12 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DTE830-00 — 08.05.2024 —
DTE830 –
DTEUHFE_ABRWETUSTN04
电气连接 - 以太网
LAN
- 1
- TX+
- 2
- TX-
- 3
- RX+
- 4
- RX-
PoE+
- 1
- TX+ / PoE+1
- 2
- TX- / PoE+1
- 3
- RX+ / PoE+2
- 4
- RX- / PoE+2
- 5
- PoE+1
- 6
- PoE+1
- 7
- PoE+2
- 8
- PoE+2
接插件: 1 x M12; 译码: X
电气连接 - 电源
Power Supply
- 1
- +24V DC
- 2
- GND
- 3
- GND
- 4
- +24V DC
接插件: 1 x M12; 译码: A
电气连接 - 输入/输出
GPIO
- 1
- OUT_CMN
- 2
- OUTPUT_1
- 3
- INPUT_3
- 4
- INPUT_CMN
- 5
- INPUT_1
- 6
- GND
- 7
- UB
- 8
- OUTPUT_4
- 9
- OUTPUT_3
- 10
- OUTPUT_2
- 11
- INPUT_2
- 12
- INPUT_4
接插件: 1 x M12
