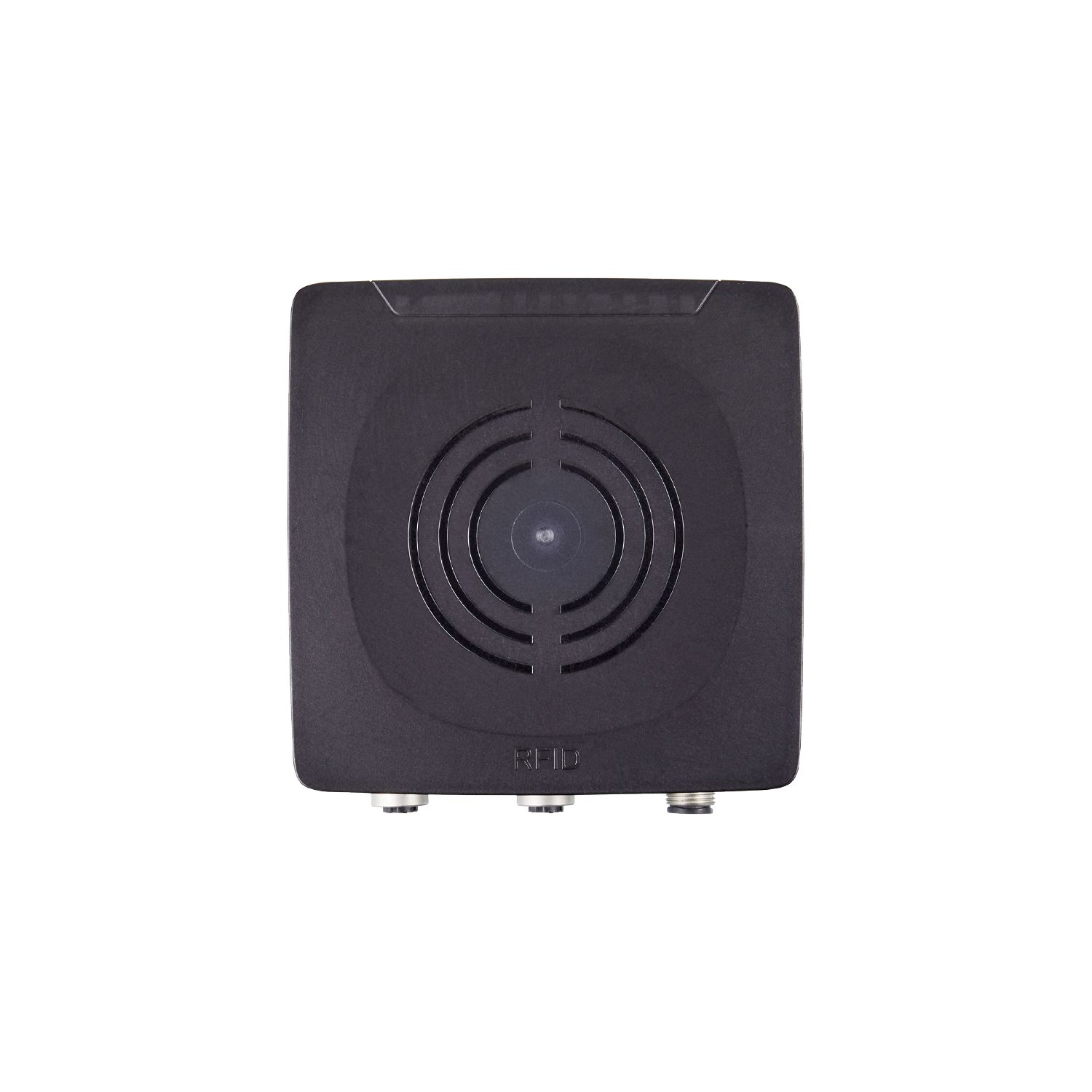

紧凑型RFID设备
DTE901
DTRUHFA HLRWPNUS04
紧凑型RFID设备
DTE901
DTRUHFA HLRWPNUS04
应用
| 无线电核准 | 美国; 加拿大; 墨西哥 |
|---|
电气数据
| 工作电压 [V] | 19.2...28.8 DC |
|---|---|
| 电流损耗 [mA] | 500 |
| 消耗功率 [W] | 8.6 |
| 防护等级 | III |
| 工作频率 [MHz] | 902...928 |
| RFID标准 | EPC Class1 GEN2/ISO 18000-63 |
| 传输功率EIRP [mW] | 200; (最大值: 250 mW) |
输出
| 每个输出最大电流负载 [mA] | 100; (max.) |
|---|
接口
| 通信接口 | Ethernet |
|---|
| 协议 | PROFINET |
|---|---|
| 用途型号 | 数据传递 |
| 协议 | TCP/IP | |||
|---|---|---|---|---|
| 出厂设置 |
|
|||
| 用途型号 | 参数设定; 数据传递 |
工作条件
| 环境温度 [°C] | -20...55 | |
|---|---|---|
| 注意环境温度 |
|
|
| 存储温度 [°C] | -25...80 | |
| 外壳防护等级 | IP 67 |
认证/测试
| 抗冲击 |
|
||||
|---|---|---|---|---|---|
| 抗震 |
|
机械技术数据
| 重量 [g] | 691.3 |
|---|---|
| 尺寸 [mm] | 113 x 118.6 x 50 |
| 原材料 | 外壳: 铝; PBT / PC; 特种钢 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 以太网
| ETH1 / ETH2 | 接插件: 2 x M12; 译码: D |
|---|
电气连接 - 电源
| PWR | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DTE901-00 — 21.08.2023 —
DTE901 –
DTRUHFA HLRWPNUS04
- 1
- LED 操作状态
- 2
- LED显示 现场总线接口
- 3
- 安装螺纹 M4 最大插入深度 15mm
电气连接 - 以太网
ETH1 / ETH2
- 1
- TD+
- 2
- RD+
- 3
- TD-
- 4
- RD-
接插件: 2 x M12; 译码: D
电气连接 - 电源
PWR
- 1
- L+
- 2
- 数字输入/输出 2
- 3
- L-
- 4
- 数字输入/输出 1
- 5
- 不接线
接插件: 1 x M12; 译码: A
