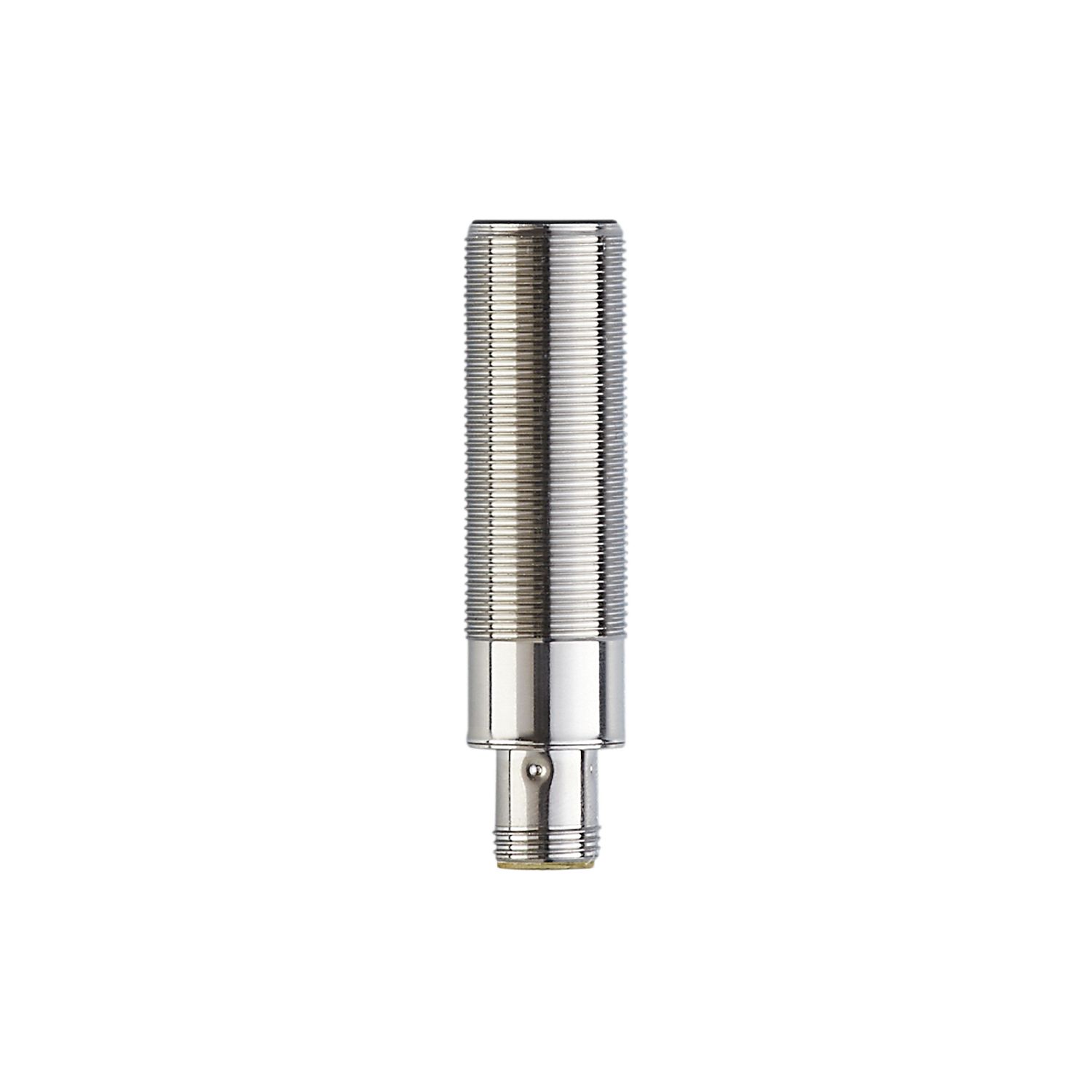

带CAN接口的RFID读/写头和CANopen协议

DTM424

DTMHF GBRWCOUS03

带CAN接口的RFID读/写头和CANopen协议

DTM424

DTMHF GBRWCOUS03

  • 用于齐平安装的RFID读写头HF
  • 一体式单元:天线、评估和 CANopen 接口
  • 适用于移动机器
  • 高防护等级,适应严苛工业环境的需求
  • 工作温度范围大,具有冲击和振动的高耐受性
{{ifmVariantName}}



  • ce
  • e1r
  • cul
技术参数
应用
无线电核准 EU; 美国; 加拿大; 日本; 澳大利亚; 中国; 台湾; 印度; 新加坡; 乌克兰
电气数据
工作电压 [V] 9...32 DC
电流损耗 [mA] < 50 (24 V) / < 80 (12 V)
防护等级 III
工作频率 [MHz] 13,56
RFID标准 ISO 15693
监控范围
前面读写头距离 [mm] 100
侧面读写头距离 [mm] 50
至ID目标的距离 [mm]
≤ 18
接口
通信接口 CAN
CAN
协议 CANopen
工作条件
环境温度 [°C] -40...85
存储温度 [°C] -40...85
外壳防护等级 IP 67; IP 69K
认证/测试
EMC电磁兼容
EN 301489-3 V 1.6.1
抗冲击
EN 60068-2-27 40 g 6 ms / 重复的
EN 60068-2-27 50 g 11 ms / 不重复
抗震
EN 60068-2-6 20 g 10...2000 Hz
无线电许可 EN 302 291-2 V1.1.1 / EN 300 330-2 V1.5.1
MTTF [年] 475
机械技术数据
重量 [g] 131.5
外壳 螺纹结构
尺寸 [mm] M18 x 1 / L = 70
螺纹代号 M18 x 1
原材料 外壳: 特种钢; 保护盖: PPS; LED窗口: PEI
显示器/操作件
显示
Preoperational Mode 1 x LED, 绿色 灯
Operational Mode 1 x LED, 绿色 闪烁
故障 1 x LED, 红色 闪烁
TAG通讯 1 x LED, 黄色 灯
注释
包装单位 1 件
电气连接
接插件: 1 x M12
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DTM424-00 — 06.10.2015 —

Startup package CAN DTMs/DTCs

Startup package CAN DTMsDTCs Contents: Firmware; Device description file; RFID MaintenanceTool CANOpen/J1939; Codesys example, documentation

V1.2

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Firmware
  • 尺寸 785.8 kB
  • SHA-256
    File hash SHA-256

    efa2719e4083bb95de30f53f7771a04e46becaf02ea0634bbf1b0d03eed3dc35

  • 类型 .zip
  • 说明 Firmware Paket für DTM's und DTC RFID Reader FW 1.16 für DTC510, DTM424; DTM425, DM428, DTM434, DM435 FW 1.13 für DTC600 FW 1.4 für DTM426, DTM427, DTM436, DTM437
  • 名称 RFID MaintenanceTool
  • 尺寸 10.6 MB
  • SHA-256
    File hash SHA-256

    cbc9e30460f77818645ab54919d6fac487a1c40c568b9852a48d08249ed088fc

  • 类型 .zip
  • 说明 RFID MaintenanceTool with CANopen and J1939 AddIn
  • 名称 DTM Codesys example program
  • 尺寸 1.3 MB
  • SHA-256
    File hash SHA-256

    ef033b566f2b7e8f135d284fcdc7544f52bacdd1cab3f16f25805d7ed3961f88

  • 类型 .zip
  • 说明 DTM Codesys example program
  • 名称 Device Description
  • 尺寸 283.6 kB
  • SHA-256
    File hash SHA-256

    3d837137e089f07f35a7d0fb938a93ddaf700faf4c9bdf2e3d89cee2fcbd3e90

  • 类型 .zip
  • 说明 Gerätebeschreibungsdatei (EDS) für DTM's/DTC
