可编程频率电流转换器

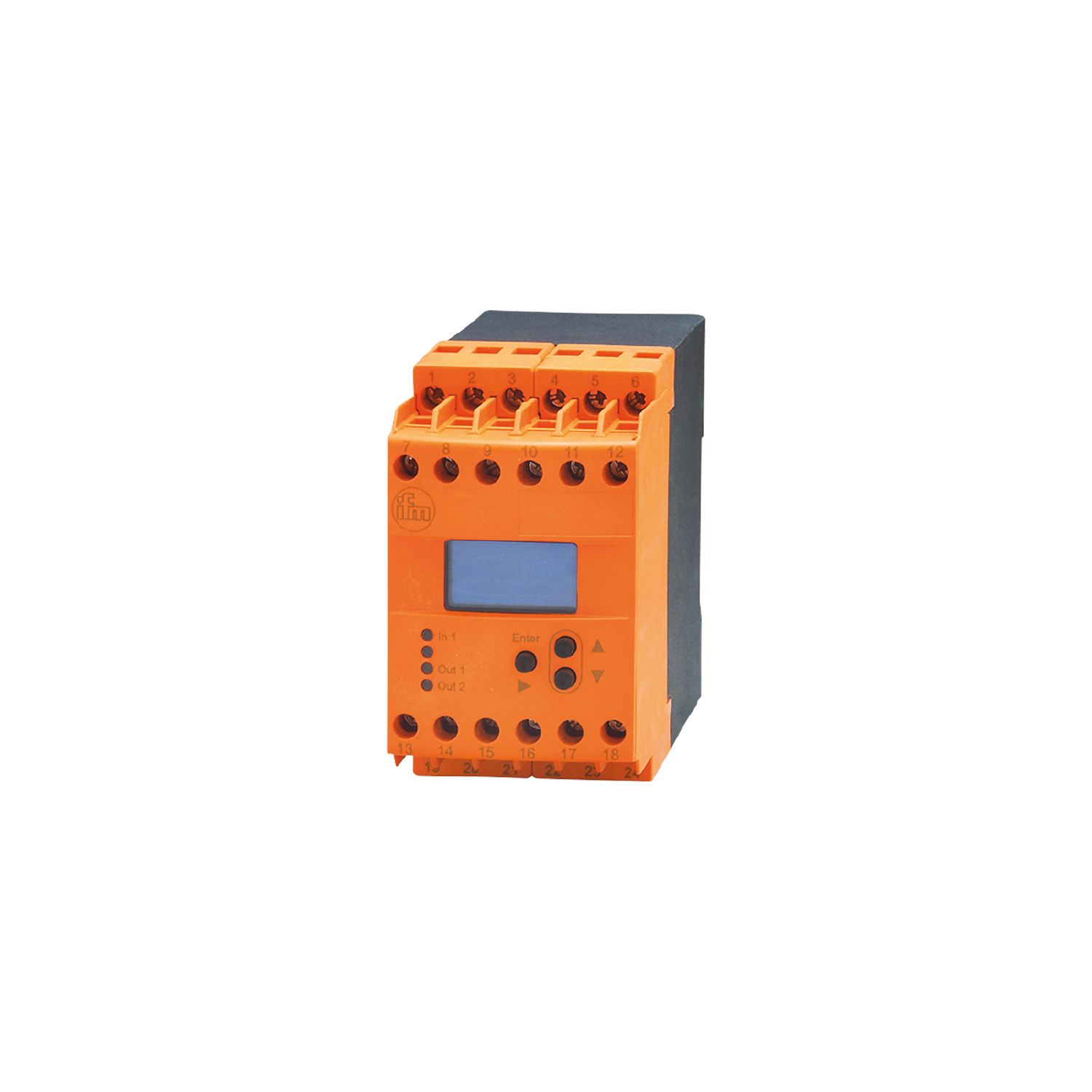

DW2503

MONITOR/FA-1 /100-240VAC/DC

可编程频率电流转换器

DW2503

MONITOR/FA-1 /100-240VAC/DC

  • 频率比例电流或电压输出
  • 用于检测带速和监控带速是否超速和速度过慢
  • 输入频率高,最高可达 600,000 个脉冲 / 分钟
  • 多种可配置的监控功能
  • 清晰可读的发光 OLED 显示屏,用于编程和实际值指示
请勿用于新项目。
  • ce
  • ukca
  • cul
产品特征
外壳 用于DIN轨道安装的外壳
尺寸 [mm] 78 x 45 x 124.7
应用
应用 从脉冲序列到模拟标准信号的转换
电气数据
额定电压AC [V] 110...240
额定电压DC [V] 27
额定电压公差 [%] < 10
额定电压公差2 [%] 20...10
额定频率AC [Hz] 50...60
消耗功率最大值 [VA] 8
消耗功率 [W] 5
用于传感器的辅助能量DC [V] 19.6...27.7; (SELV, ≤ 150 mA)
总的输入/输出
输入和输出总数 模拟输出数量: 1; 继电器输出数: 1
输出
继电器输出数 1
继电器接口容量 6 A (250 V AC); B300, R300
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载最大值 [Ω] 500
模拟电压输出 [V] 0...10
负载电阻最小值 [Ω] 10000
测量/设定范围
设定范围[Hz] [Hz] 0...10000
设定范围 [Imp/min] 0...600000
工作条件
环境温度 [°C] -40...60
存储温度 [°C] -40...85
允许最大的相对空气湿度 [%] 80; (40 °C: 50 %)
外壳防护等级 IP 50
防护等级接线端子 IP 20
认证/测试
EMC电磁兼容
EN 61010 2011
EMV 89/336/EWG
EN 61000-6-2 2005
EN 61000-6-4 2007
机械技术数据
重量 [g] 380.5
外壳 用于DIN轨道安装的外壳
尺寸 [mm] 78 x 45 x 124.7
原材料 塑料
显示器/操作件
显示
OLED显示器, 128 x 64 像素 发光的
开关状态 LED, 绿色
注释
注释
该产品符合过电压类别II; 污染度2
电气连接
双室接线端子: 2 x ...2.5 mm²; AWG 14
