- DX1041

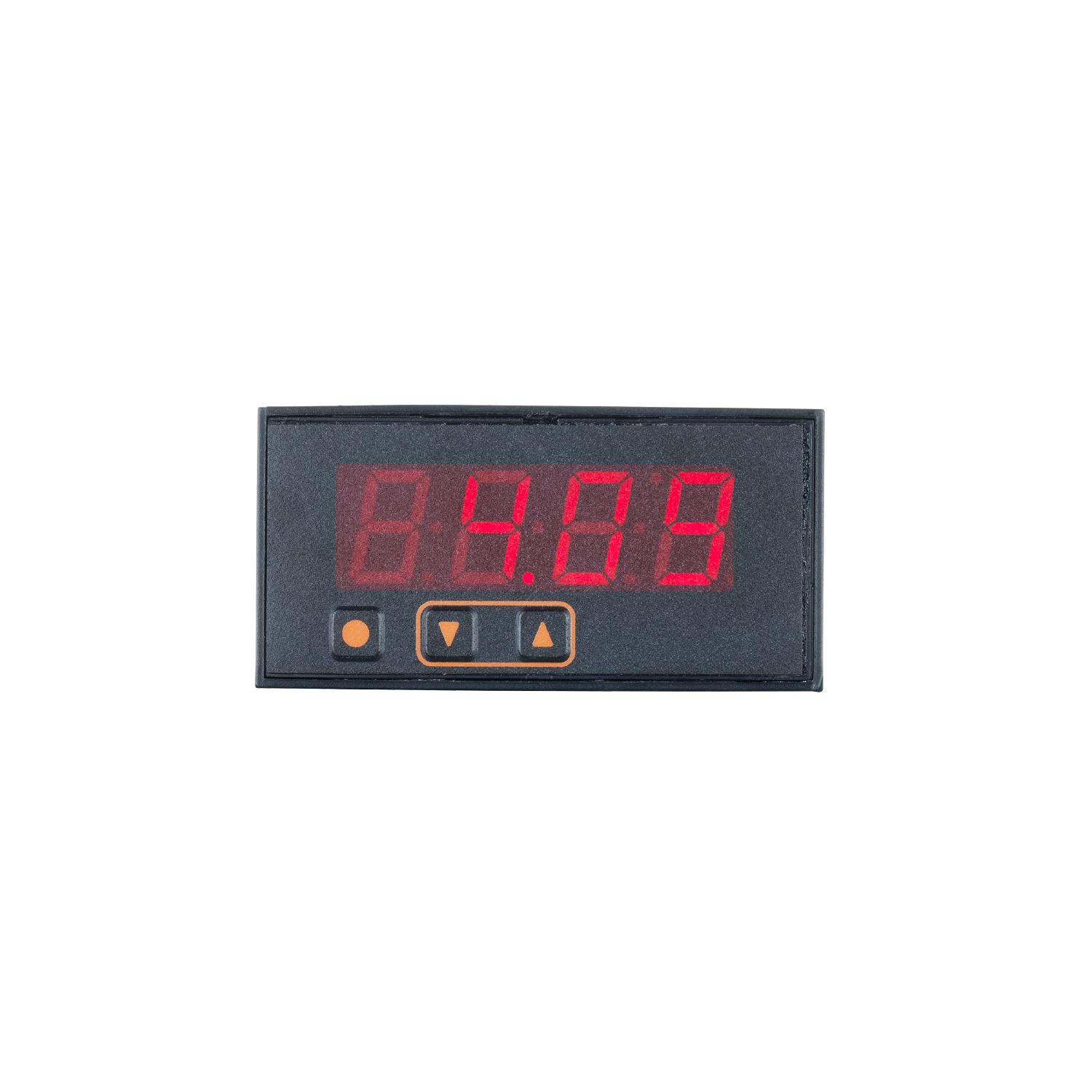

电流环路显示器
DX1041
DISPLAY/4...20mA
电流环路显示器
DX1041
DISPLAY/4...20mA
- 可靠监控带有模拟标准信号的传感器
- 易于调整显示范围
- 清晰可见的 LED 显示
- 直接从模拟输出的电流环路供给
- 在控制面板中隔尘和防水安装
产品特征
外壳 | 用于板面安装的外壳 |
---|---|
尺寸 [mm] | 36 x 72 x 40 |
应用
应用 | 可调整量程显示器用于带模拟输出传感器 |
---|
电气数据
工作电压 [V] | 24 DC; (电压由模拟量信号生成: 4...20 mA; 信号的电压降: 5,1 (4,7...5,2 V)) |
---|
总的输入/输出
输入和输出总数 | 模拟量输入数: 1 |
---|
输入
模拟量输入数 | 1 |
---|---|
模拟输入(电流) [mA] | 4...20 |
模拟量输入 |
|
---|
工作条件
环境温度 [°C] | 0...60 |
---|---|
存储温度 [°C] | -20...80 |
外壳防护等级 | IP 65; (接线端子: IP00) |
机械技术数据
重量 [g] | 106 |
---|---|
外壳 | 用于板面安装的外壳 |
安装方式 | 面板切口: 68 x 33 mm; 墙壁厚度: 最大值 5 mm |
尺寸 [mm] | 36 x 72 x 40 |
原材料 | 外壳: 聚碳酸酯; 密封圈: EPDM |
显示器/操作件
显示 |
|
---|
电气连接
接口 | 插入式螺栓型端子: ...2.5 mm² |
---|
