- DX2022

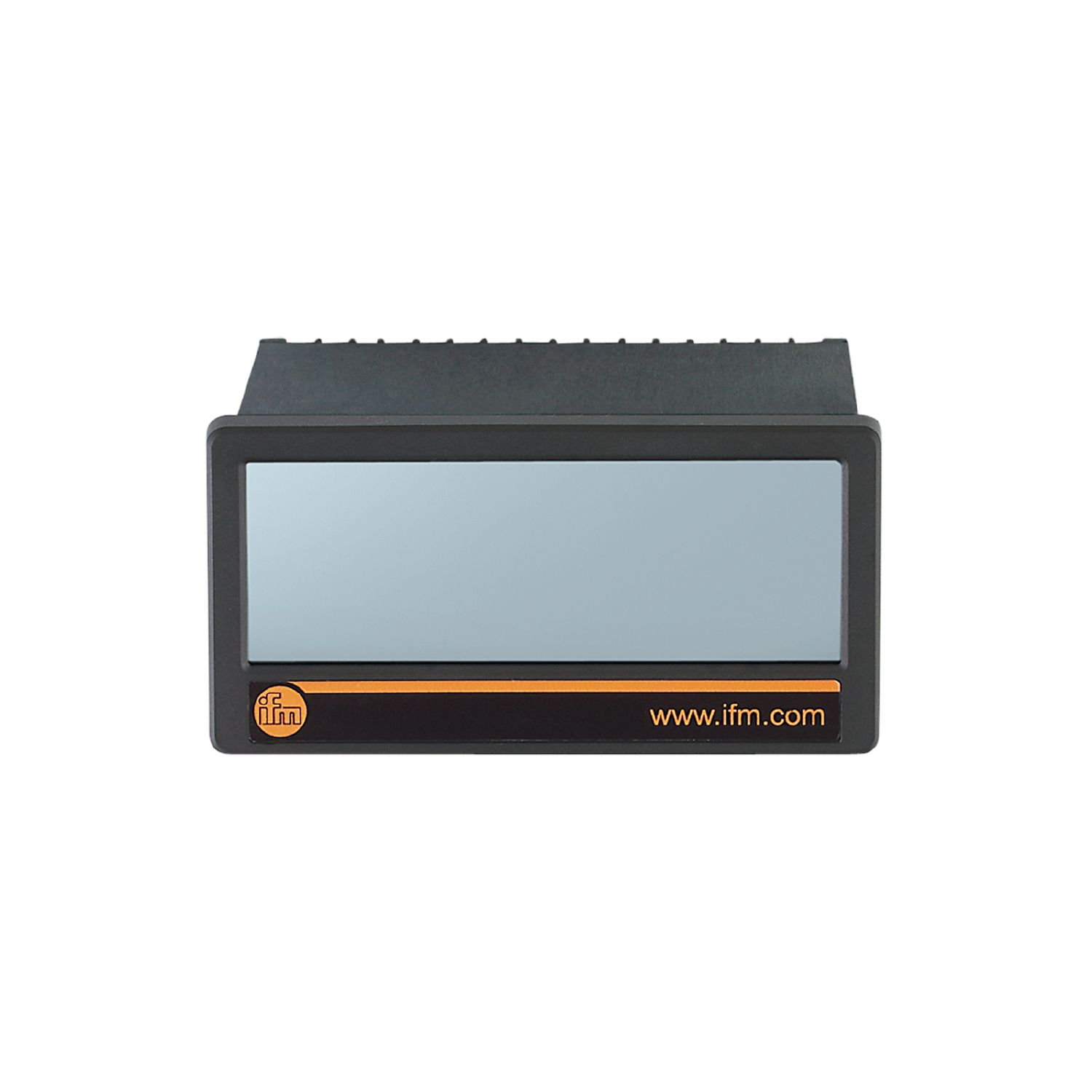

用于监控速度及时间的多功能显示器
DX2022
DISPLAY/FX460/ANALOG/AC/DC
用于监控速度及时间的多功能显示器
DX2022
DISPLAY/FX460/ANALOG/AC/DC
- 用于监控旋转速度、速度、数量或处理时间
- 用于显示和评估高输入频率的脉冲序列
- 清晰可见的 LCD 显示
- 触摸屏和纯文本，令操控十分直观
- 带有四个可调开关输出和模拟输出
产品特征
| 尺寸 [mm] | 48 x 112 x 116 |
|---|
应用
| 应用 | 用于所有由脉冲序列得出的物理单位的通用估算和显示 |
|---|
电气数据
| 频率AC [Hz] | 50...60 |
|---|---|
| 工作电压 [V] | 115...230 AC / 18...30 DC |
| 电流损耗 [mA] | 100 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 2; 数字输出数量: 4; 模拟输出数量: 1 |
|---|
输入
| 数字输入数 | 2 |
|---|
输出
| 数字输出数量 | 4 |
|---|---|
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 270 |
| 模拟电压输出 [V] | -10...10 |
| 过载保护 | 有 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 存储温度 [°C] | -25...70 |
| 外壳防护等级 | IP 65 |
| 防护等级接线端子 | IP 20 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 352 |
|---|---|
| 安装方式 | 面板切口: 91 x 43 mm |
| 尺寸 [mm] | 48 x 112 x 116 |
| 原材料 | Noryl UL94-V-0 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接口 | 螺丝接线端子: |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DX2022-00 — 03.02.2017 —
DX2022 –
DISPLAY/FX460/ANALOG/AC/DC
- 面板切口 91 x 43 mm
电气连接
螺丝接线端子:
接口
- NC:
- 不接线
