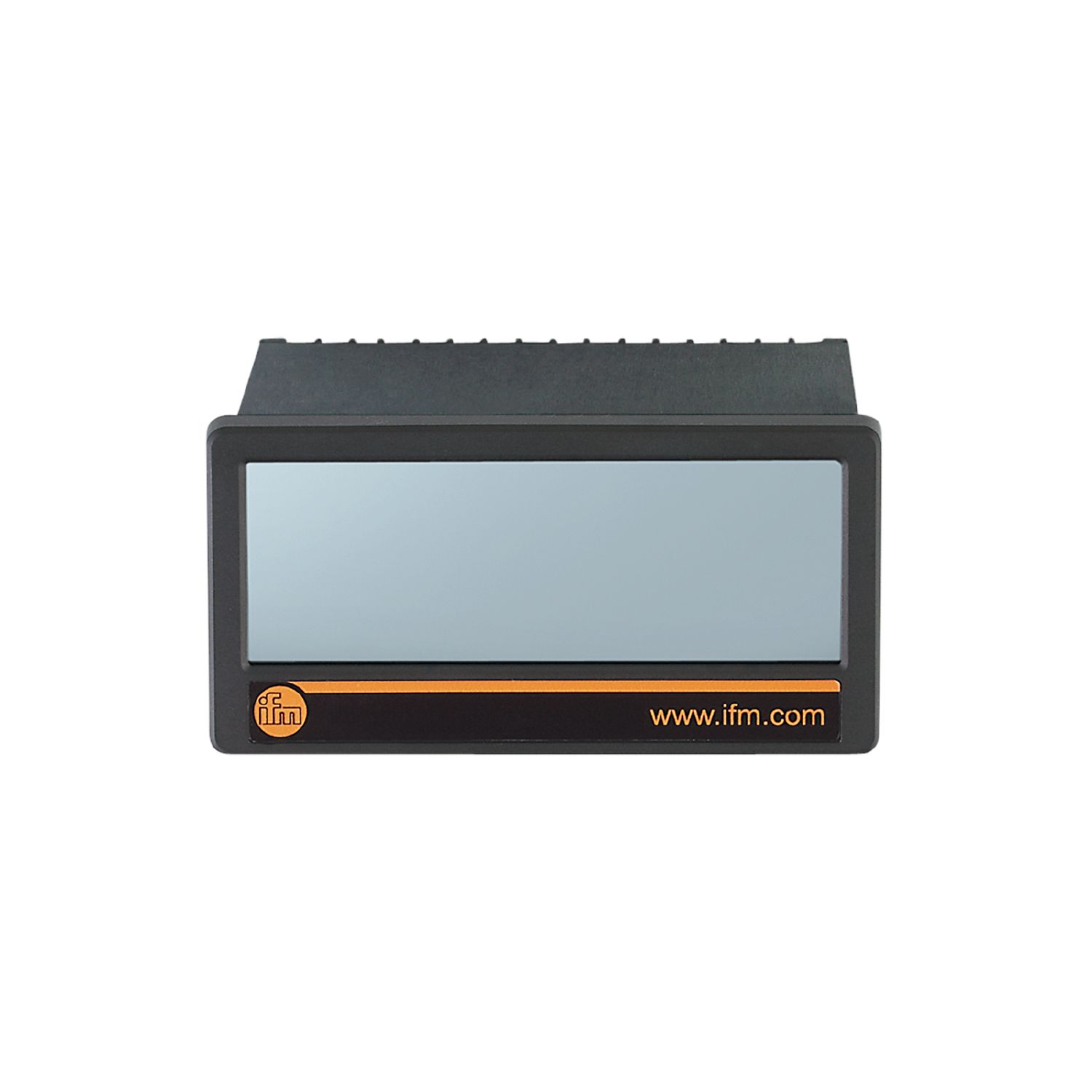

用于监控模拟标准信号的多功能显示器
DX2042
DISPLAY/AX460/PNP OUT/AC/DC
用于监控模拟标准信号的多功能显示器
DX2042
DISPLAY/AX460/PNP OUT/AC/DC
- 清晰可读的彩色触摸显示屏
- 较大的 AC/DC 工作电压范围
- 可靠监控带有模拟标准信号的传感器
- 自由可调节的显示值和信号组合
- 开关输出以可靠地监测限值
产品特征
| 尺寸 [mm] | 48 x 112 x 116 |
|---|
应用
| 应用 | 显示和监控模拟信号; 例如:压力传感器、温度传感器或流量传感器 |
|---|
电气数据
| 频率AC [Hz] | 50...60 |
|---|---|
| 工作电压 [V] | 115...230 AC / 18...30 DC |
| 电流损耗 [mA] | 100 |
总的输入/输出
| 输入和输出总数 | 模拟量输入数: 2; 数字输出数量: 4 |
|---|
输入
| 模拟量输入数 | 2; (Spannungs- oder Stromeingang) |
|---|---|
| 模拟输入（电流） [mA] | 0...20 |
| 模拟输入（电压） [V] | -10...10 |
| 模拟量输入的分辨率 | 16 bit |
| 精密模拟输入 [%] | 0,1 |
输出
| 数字输出数量 | 4 |
|---|---|
| 过载保护 | 有 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 存储温度 [°C] | -25...70 |
| 外壳防护等级 | IP 65 |
| 防护等级接线端子 | IP 20 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 350.5 |
|---|---|
| 安装方式 | 面板切口: 91 x 43 mm |
| 尺寸 [mm] | 48 x 112 x 116 |
| 原材料 | Noryl UL94-V-0 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接口 | 螺丝接线端子: |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DX2042-00 — 20.03.2017 —
DX2042 –
DISPLAY/AX460/PNP OUT/AC/DC
- 面板切口 91 x 43 mm
电气连接
螺丝接线端子:
接口
- NC
- 不接线
