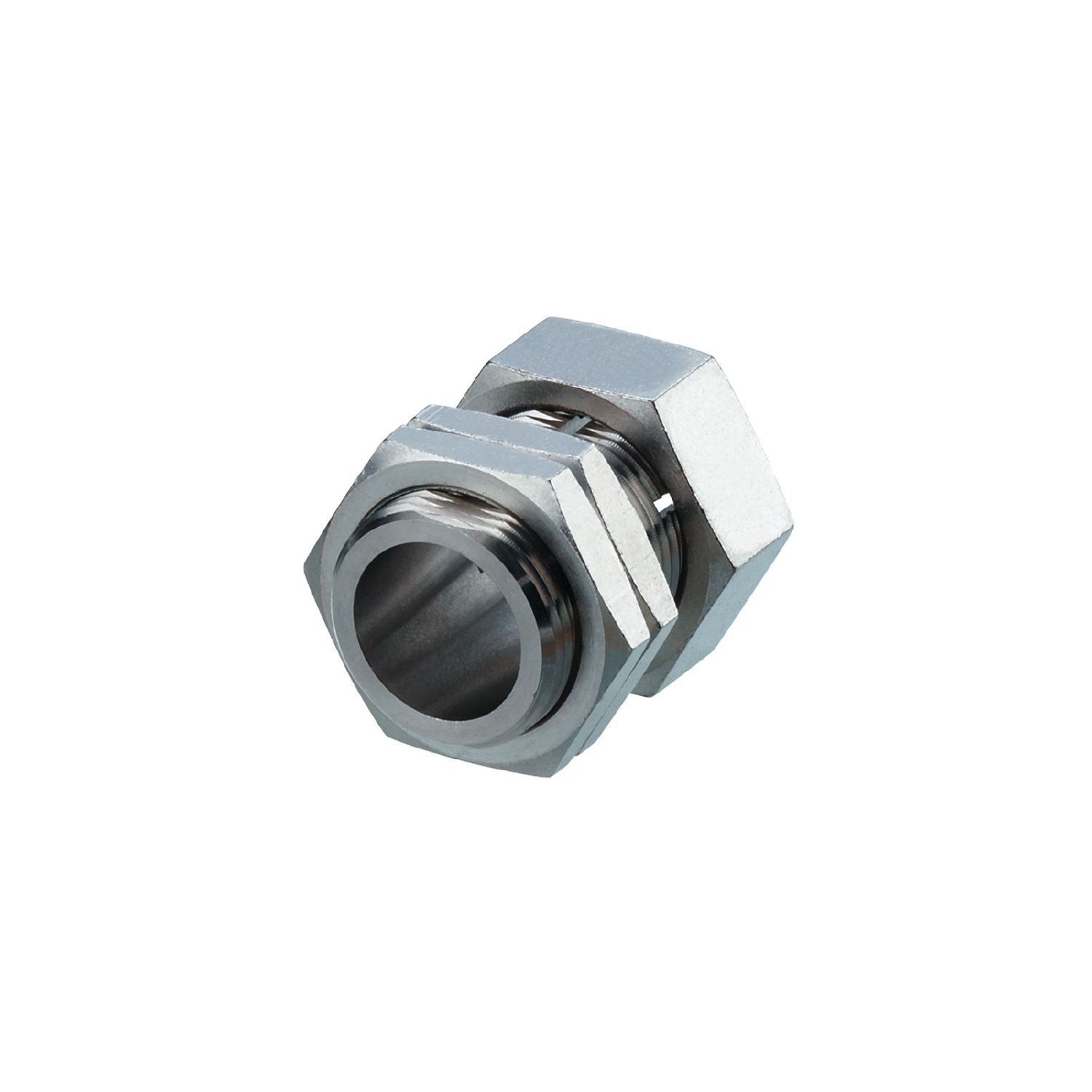

带末端限位的安装夹
E12746
FIXING/M18/NT/MS/END STOP
带末端限位的安装夹
E12746
FIXING/M18/NT/MS/END STOP
- 用于定义安装位置的止动
- 用于安装汽缸传感器
- 快速方便的更换，无须重新调整
- 可靠的损坏防护
- 坚固的设计，适用于严苛的工业环境
应用
| 设计 | 带末端限位 |
|---|
机械技术数据
| 重量 [g] | 105.6 |
|---|---|
| 安装说明 | 将传感器的感应面向右排列(请参见比例图); 由于材料为黄铜，检测范围可能会减小（减小检测范围） |
| 尺寸 [mm] | M24 x 1.5 / L = 34.5 |
| 螺纹代号 | M24 x 1.5 |
| 内径 [mm] | 18 |
| 原材料 | 黄铜 白青铜-镀层; 螺母: 黄铜 白青铜-镀层 |
| 拧紧扭矩 [Nm] | 5; (固定螺母: 40) |
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
图表
|
安装
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12746-00 — 17.03.2023 —
