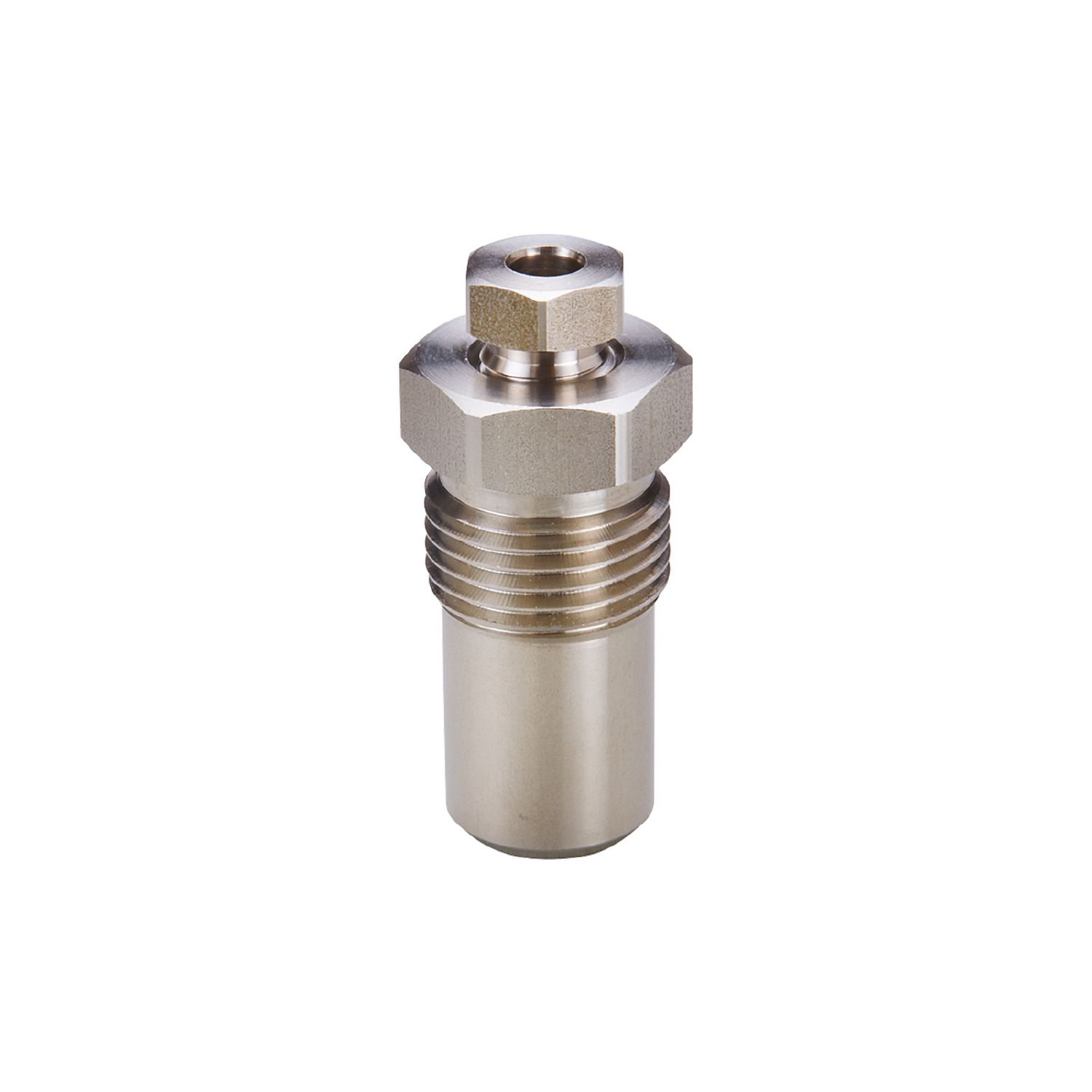

过程传感器的夹子装置
E30144
G 1/2" COMPRESSION FITTING
过程传感器的夹子装置
E30144
G 1/2" COMPRESSION FITTING
- 用于在容器和管道中安装温度传感器
- 简单快捷并且稳固的安装
- 通过螺丝稳固固定
- 用于液体和气体中
- 轻松调整传感器浸入深度
应用
| 应用 | 卫生系统 |
|---|---|
| 安装 | 夹子装置 |
| 推荐介质 | 粘稠介质或者含有颗粒物的液体 |
| 抗压强度 [bar] | 10 |
| 齐平安装 | 有 |
工作条件
| 环境温度 [°C] | -10...150 |
|---|
认证/测试
| 承压设备指令 | PED的可能分类取决于应用，并且必须由用户/操作员执行。 |
|---|---|
| 安全说明 | 必须在所有应用中检查介质和产品材料之间的兼容性。 |
机械技术数据
| 重量 [g] | 102.8 |
|---|---|
| 原材料 | 不锈钢(1.4404 / 316L); 夹紧环: PEEK |
| 拧紧扭矩 [Nm] | < 10 |
| 传感器连接 | Ø 6 mm |
| 系统接口 | 螺纹连接 G 1/2 密封锥面 |
| 接液部件的表面特性Ra/Rz | Ra: < 0.8 |
注释
| 包装单位 | 1 件 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E30144-00 — 21.10.2014 —
E30144 –
G 1/2" COMPRESSION FITTING
- 1
- 夹紧螺钉
- 2
- 夹紧环
- 3
- 适配器
