- E30390
IO-Link Interface
E30390
USB IO-LINK MASTER
IO-Link Interface
E30390
USB IO-LINK MASTER
- 用于将带有 IO-Link 功能的传感器连接到 PC
- 用于简单快捷的参数设定和安装
- 强大的 LED 显示运行、开关状态、功能和错误，清晰可见
- 读取当前测量值、过程值和参数设定
- 带有传感器电源的全套设备
該產品即將/已停產
替代产品: ZZ1060 产品比较: E30390 / ZZ1060 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
应用
| 应用 | 用于产品的参数设置及分析 |
|---|
电气数据
| 额定电压DC [V] | 5; (电源操作: 24 V DC) |
|---|---|
| 电流损耗 [mA] | < 500; (电源操作: < 1000 mA) |
| 防护等级 | III |
输出
| 短路保护 | 有 |
|---|
接口
| 通信接口 | IO-Link |
|---|
| 传递类型 | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
|---|---|
| IO-Link revision | 1.1 |
| 端口数量等级A | 1 |
工作条件
| 环境温度 [°C] | -25...45 |
|---|---|
| 外壳防护等级 | IP 20 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 572.4 |
|---|
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|||
|---|---|---|---|---|
| 附件(可选) |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插座
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E30390-00 — 08.11.2013 —

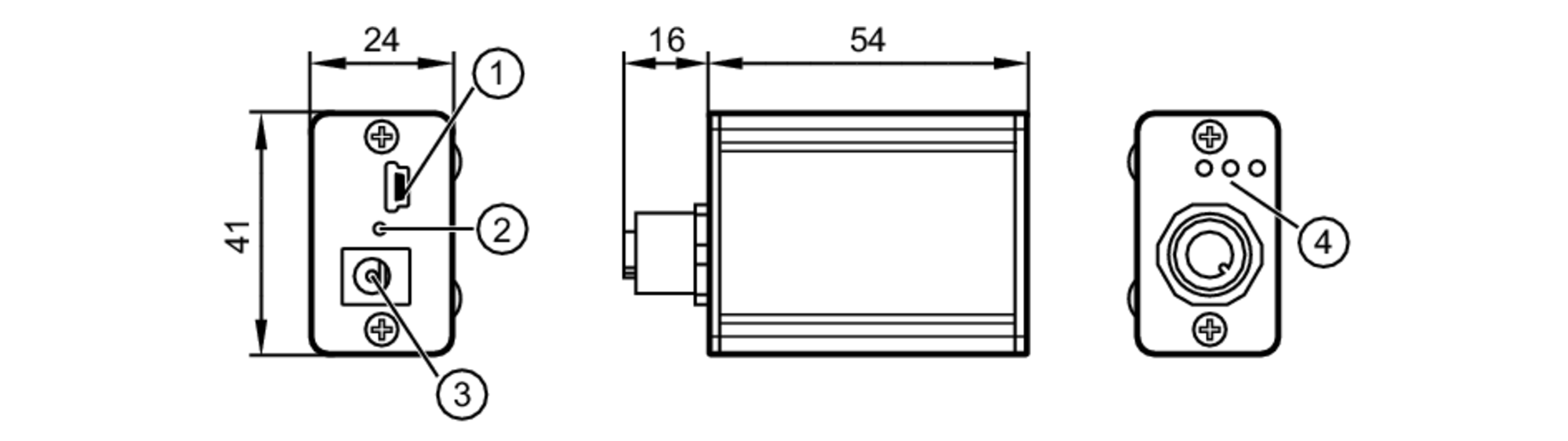

E30390 –
USB IO-LINK MASTER
- 1
- 插座 USB 类型Mini-B
- 2
- LED 操作状态
- 3
- 24 V DC
- 4
- LED 故障 / CH2 (DI/DO) / CH1 (C/Q)

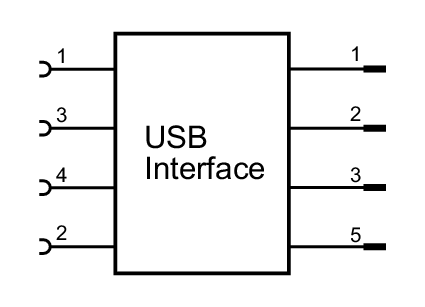

电气连接 - 插座
- 1:
- +24 V
- 2:
- SIO CH2 (DI/DO)
- 3:
- GND
- 4:
- IO-Link CH1 (C/Q)
- 5:
- 不接线
接插件: M12; 译码: A
电气连接
接口
电气连接 - 插座
接插件: USB
