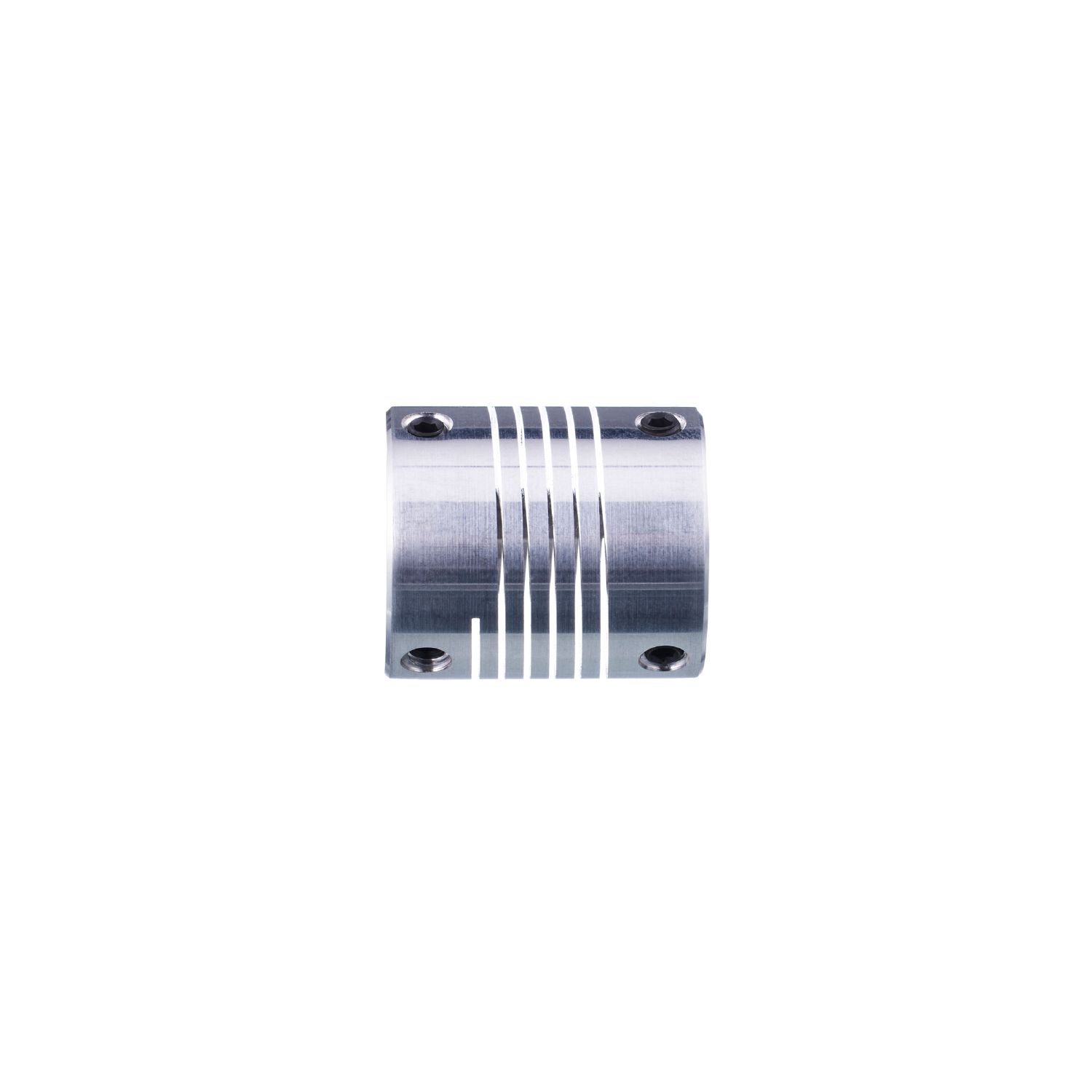

编码器的连轴节
E60062
COUPLING 19,2-4-6-22-SV
编码器的连轴节
E60062
COUPLING 19,2-4-6-22-SV
- 无游隙旋转运动的联接
- 高效的振动阻尼
- 校准误差的优秀补偿
- 扭力弹簧低刚度
- 复原力小
机械技术数据
重量 [g] | 14.8 |
---|---|
尺寸 [mm] | Ø 19 / L = 22 |
原材料 | 铝 |
拧紧扭矩 [Nm] | 拧紧扭矩螺丝钉: 80 Ncm |
外部直径D [mm] | 19 |
内径1 [mm] | 4 |
内径2 [mm] | 6 |
夹紧毂的深度 [mm] | 6 |
夹紧螺钉 [mm] | M3 x 4 - ISO 4029 (4x) |
长度 [mm] | 22 |
机械最大值 [U/min] | 8000 |
最大的轴向轴 [mm] | ± 0,4 |
径向轴未对准时最大值 [mm] | ± 0,25 |
最大角位移 [°] | ± 3,5 |
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
