编码器的连轴节

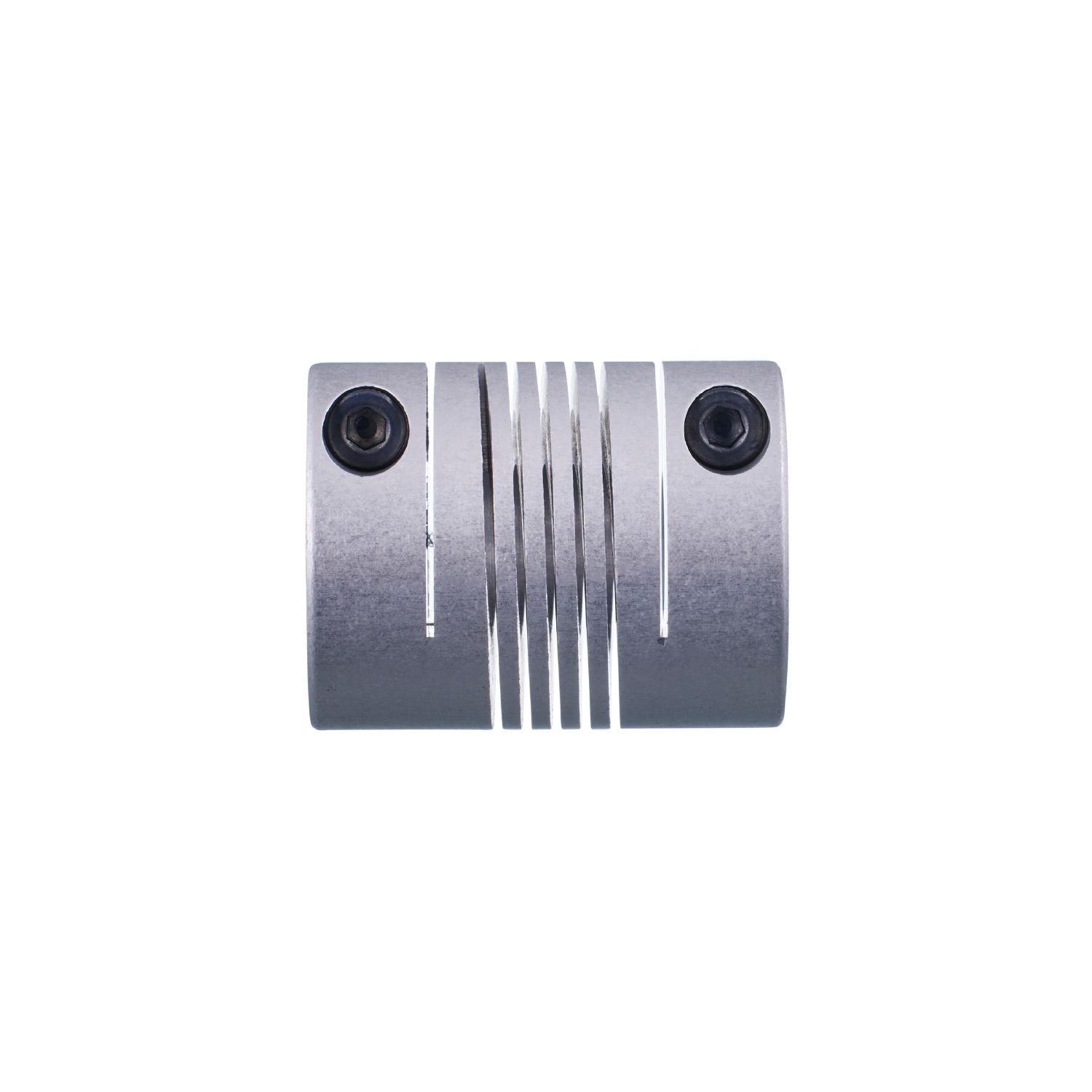

E60209

COUPLING 25-95-10-32-KV

编码器的连轴节

E60209

COUPLING 25-95-10-32-KV

  • 无游隙旋转运动的联接
  • 高效的振动阻尼
  • 校准误差的优秀补偿
  • 扭力弹簧低刚度
  • 复原力小
机械技术数据
重量 [g] 33.4
尺寸 [mm] Ø 25 / L = 32
原材料
拧紧扭矩 [Nm] 拧紧扭矩螺丝钉: 120 Ncm
外部直径D [mm] 25
内径1 [mm] 10
内径2 [mm] 9,525 mm / 3/8" / 3/8 inch
夹紧毂的深度 [mm] 8
夹紧螺钉 [mm] M4 x 12 - ISO 4762 (2x)
长度 [mm] 32
机械最大值 [U/min] 6000
最大的轴向轴 [mm] ± 0,5
径向轴未对准时最大值 [mm] ± 0,35
最大角位移 [°] ± 4,0
注释
注释
所列数据适用于23℃环境温度下具上述钻孔的连轴节。
径向、角度和轴向的偏移值在运行时不允许同时到达它们的最大值。
包装单位 1 件
