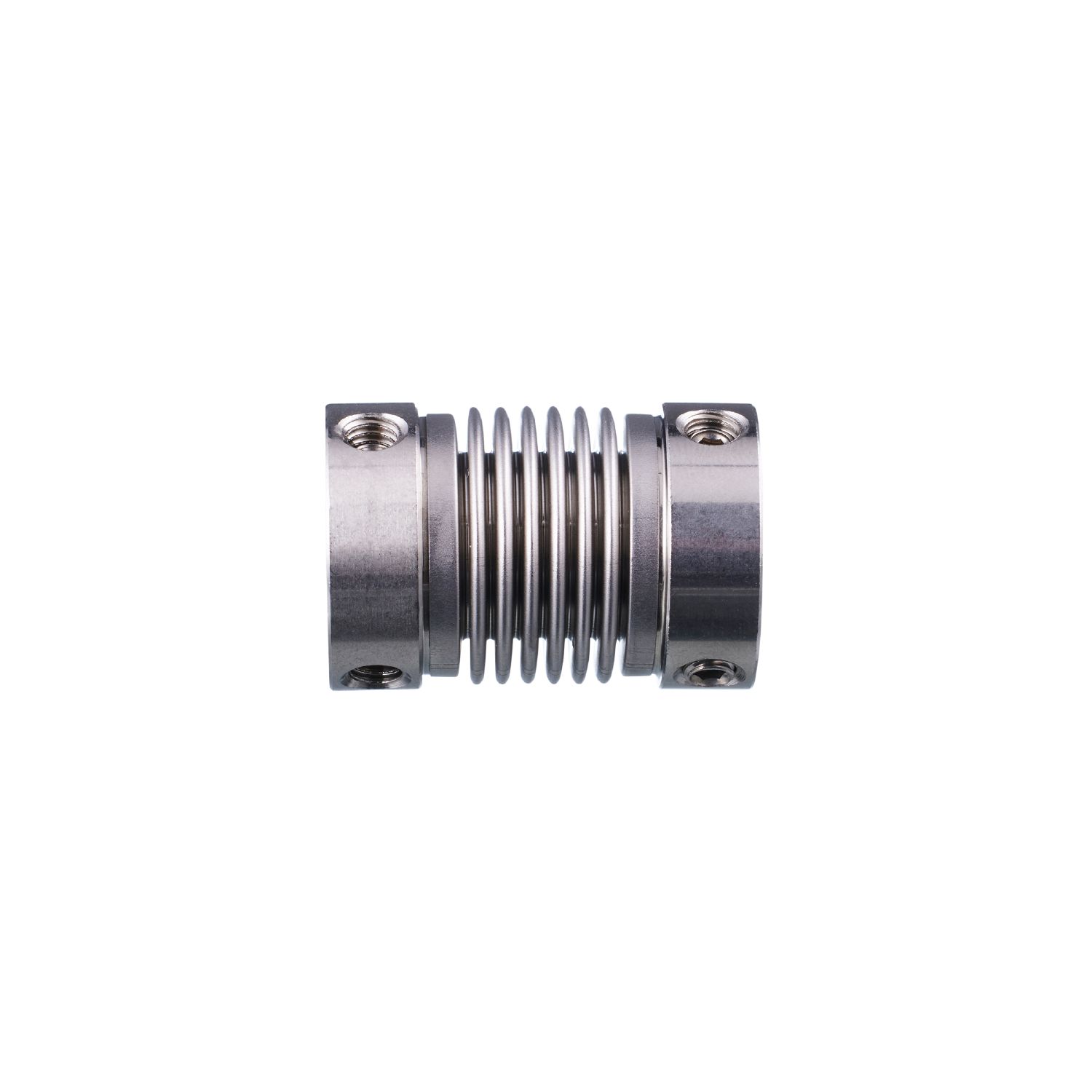

波纹管联轴器
E60215
COUPLING V4A
波纹管联轴器
E60215
COUPLING V4A
- 无游隙旋转运动的联接
- 高效的振动阻尼
- 校准误差的优秀补偿
- 扭力弹簧低刚度
- 复原力小
机械技术数据
| 重量 [g] | 36.5 |
|---|---|
| 尺寸 [mm] | Ø 20 / L = 29 |
| 原材料 | 法兰: 1.4404 (V4A/316L); 号叫: 1.4571 (V4A/316Ti) |
| 拧紧扭矩 [Nm] | 拧紧扭矩螺丝钉: 150 Ncm |
| 外部直径D [mm] | 20 |
| 内径1 [mm] | 6 |
| 内径2 [mm] | 10 |
| 夹紧毂的深度 [mm] | 6.4 |
| 夹紧螺钉 [mm] | M4 x 4 - ISO 4029 (4x) |
| 长度 [mm] | 29 |
| 机械最大值 [U/min] | 10000 |
| 最大的轴向轴 [mm] | ± 0,4 |
| 径向轴未对准时最大值 [mm] | ± 0,25 |
| 最大角位移 [°] | ± 4,0 |
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E60215-00 — 23.01.2023 —
E60215 –
COUPLING V4A
- 1
- M4 x 4 - ISO 4029 (4x)
- 2
- 深度 der Klemmnabe
