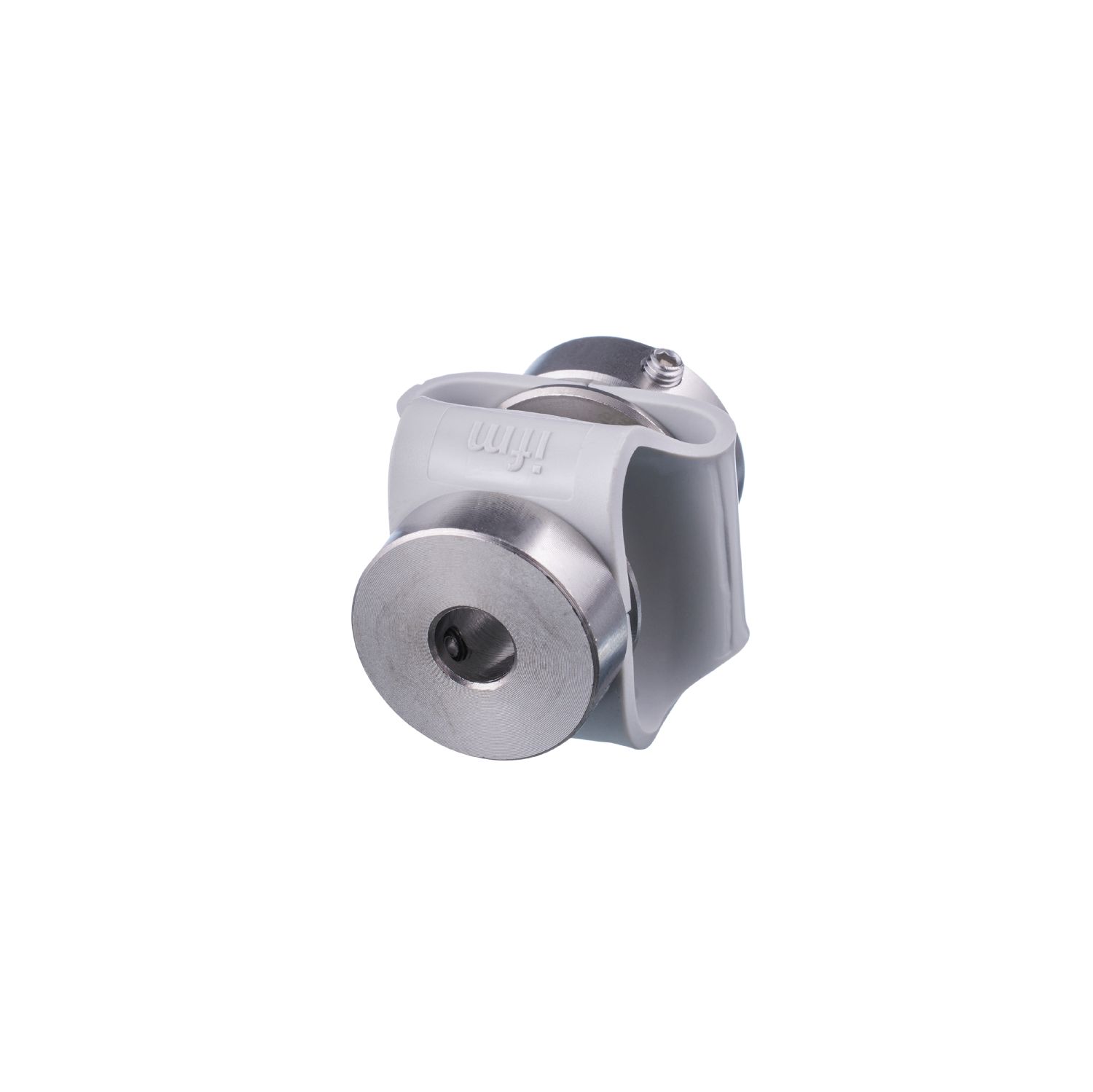

双环耦合
E61435
DL COUPLING V2A 29-6-6-29-SV
双环耦合
E61435
DL COUPLING V2A 29-6-6-29-SV
工作条件
| 环境温度 [°C] | -30...80 |
|---|
机械技术数据
| 重量 [g] | 27.6 |
|---|---|
| 原材料 | 轴适配器: 不锈钢(1.4305/303); 双环耦合: PU |
| 拧紧扭矩 [Nm] | 拧紧扭矩螺丝钉: 100 Ncm |
| 外部直径D [mm] | 29 |
| 内径1 [mm] | 6 |
| 内径2 [mm] | 6 |
| 夹紧毂的深度 [mm] | 9 |
| 夹紧螺钉 [mm] | M3 x 4 - ISO 4029 A2 (4x) |
| 长度 [mm] | 29 |
| 机械最大值 [U/min] | 3000 |
| 最大的轴向轴 [mm] | ± 2 |
| 径向轴未对准时最大值 [mm] | ± 2 |
| 最大角位移 [°] | ± 10 |
| 扭簧的坚固性 [Nm/rad] | 13 |
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E61435-00 — 23.01.2023 —
E61435 –
DL COUPLING V2A 29-6-6-29-SV
- 1
- M3 x 4 - ISO 4029 A2 (4x)
- 2
- 深度 der Klemmnabe
