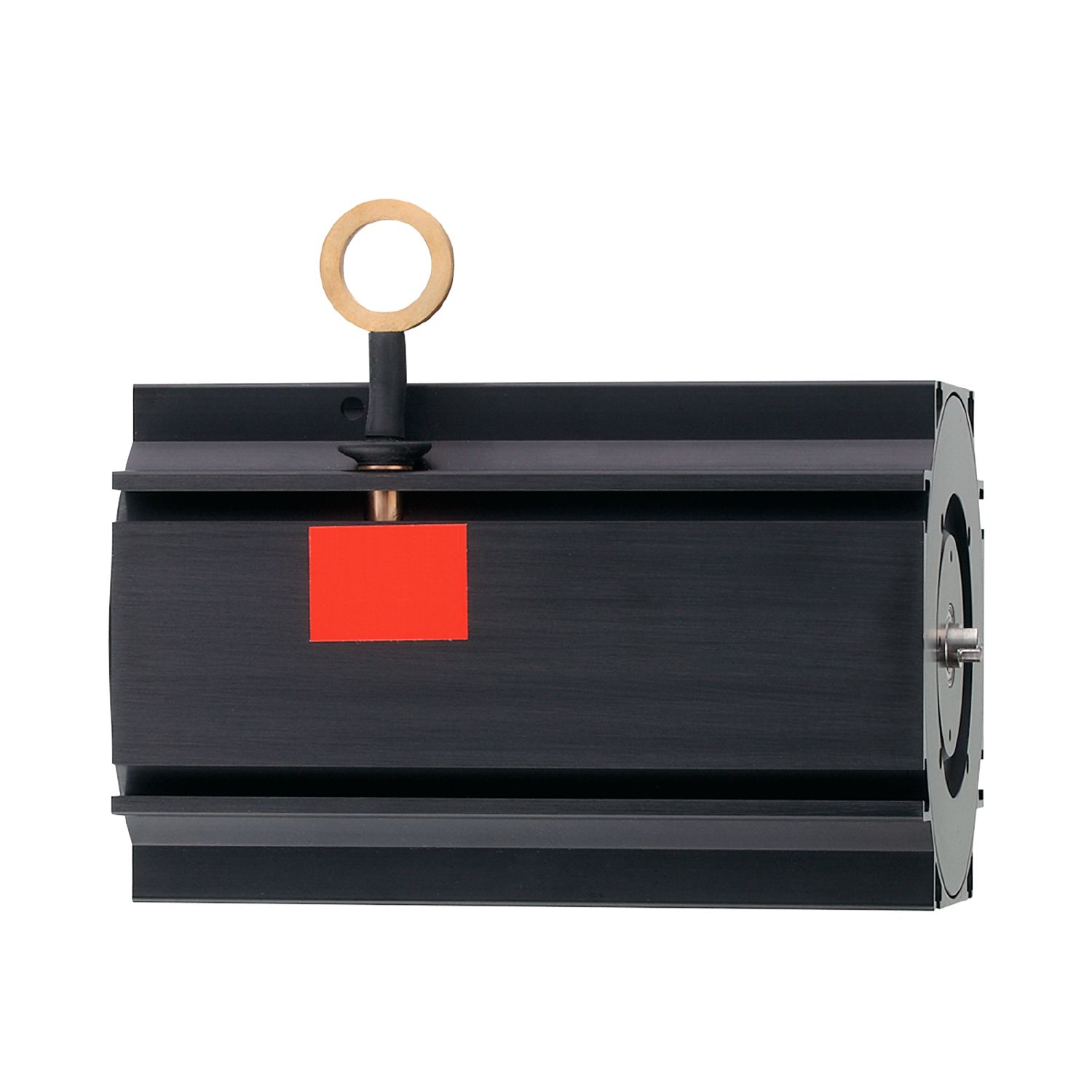

编码器拉线盒
E61443
DRAW WIRE 10000
编码器拉线盒
E61443
DRAW WIRE 10000
产品特征
轴监控器 | 实心轴 |
---|---|
轴直径 [mm] | 6 |
应用
设计 | 用于带58 mm同步法兰和6 mm实心轴的编码器 |
---|
精度/偏差
精确度 | ± 0.01 % FSO |
---|---|
重复精度 | ± 0,001 % FSO |
工作条件
环境温度 [°C] | -20...80 |
---|---|
存储温度 [°C] | -40...80 |
储存湿度 [%] | 5...95; (非凝结) |
认证/测试
抗冲击 |
|
||
---|---|---|---|
抗震 |
|
机械技术数据
重量 [g] | 3510.8 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
尺寸 [mm] | 115 x 168.7 x 115 | ||||||||||||
顶部法兰类型 [mm] | 58 | ||||||||||||
原材料 | 外壳: 铝 已铝阳极氧化处理; 芯线: 特种钢 尼龙涂层 | ||||||||||||
轴监控器 | 实心轴 | ||||||||||||
轴直径 [mm] | 6 | ||||||||||||
最大测量长度 [mm] | 10000 | ||||||||||||
电缆盘周长 [mm] | 315 | ||||||||||||
线径 [mm] | 1 | ||||||||||||
芯线连接 | 20,2; (孔眼) | ||||||||||||
芯线属性 |
|
||||||||||||
固定法兰 | 同步法兰 |
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
图表
|
|
---|
