- E75005

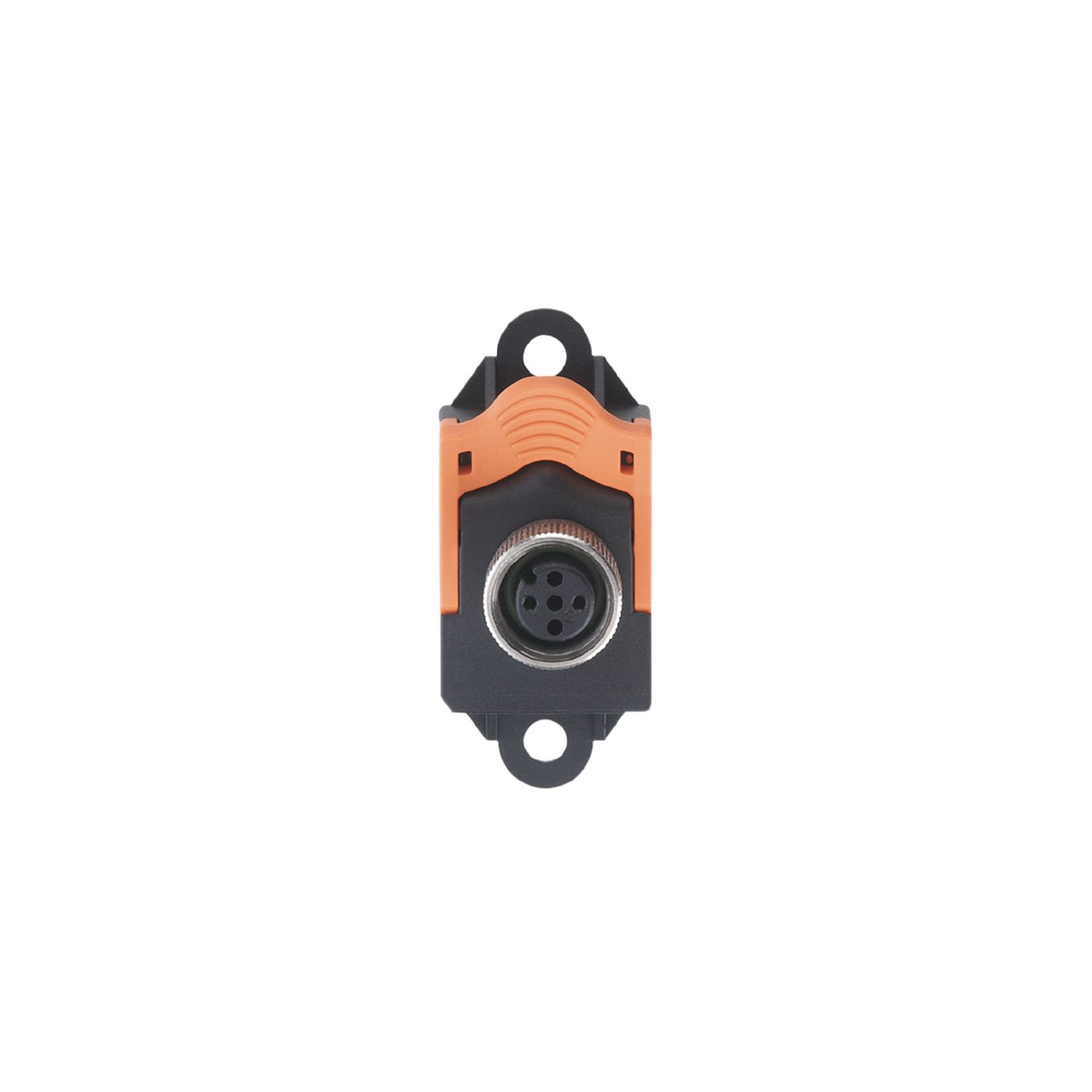

AS-Interface扁形电缆绝缘分接头
E75005
FC Quick Connect M12
AS-Interface扁形电缆绝缘分接头
E75005
FC Quick Connect M12
- 用于将 As-i 扁平电缆转换到 M12 连接器
- 通过分支方式扩展 AS-i 网络
- 通过绝缘体置换技术，可方便快捷连接
- 高防护等级，适应严苛工业环境的需求
电气数据
| 工作电压 [V] | < 42 DC |
|---|---|
| 防护等级 | III |
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 存储温度 [°C] | -25...75 |
| 外壳防护等级 | IP 67 |
认证/测试
| UL认证 |
|
|---|
机械技术数据
| 重量 [g] | 17.7 |
|---|---|
| 原材料 | 外壳: PA; O形环: FKM; 锁定螺母: 黄铜 镀镍的; 触点插脚: 青铜 镀锡的 |
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接插件: M12; 译码: A; 拧紧扭矩: 0.4...0.6 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E75005-00 — 04.03.2022 —
E75005 –
FC Quick Connect M12
- 1
- 电缆扎带孔
电气连接
- 如果已连接黄色AS-i扁平电缆
- 1
- AS-i +
- 2
- n.c.
- 3
- AS-i -
- 4
- n.c.
- 5
- n.c.
- 如果已连接黑色扁形电缆
- 1
- AUX +
- 2
- n.c.
- 3
- AUX -
- 4
- n.c.
- 5
- n.c.
接插件: M12; 译码: A; 拧紧扭矩: 0.4...0.6 Nm
