- I27003

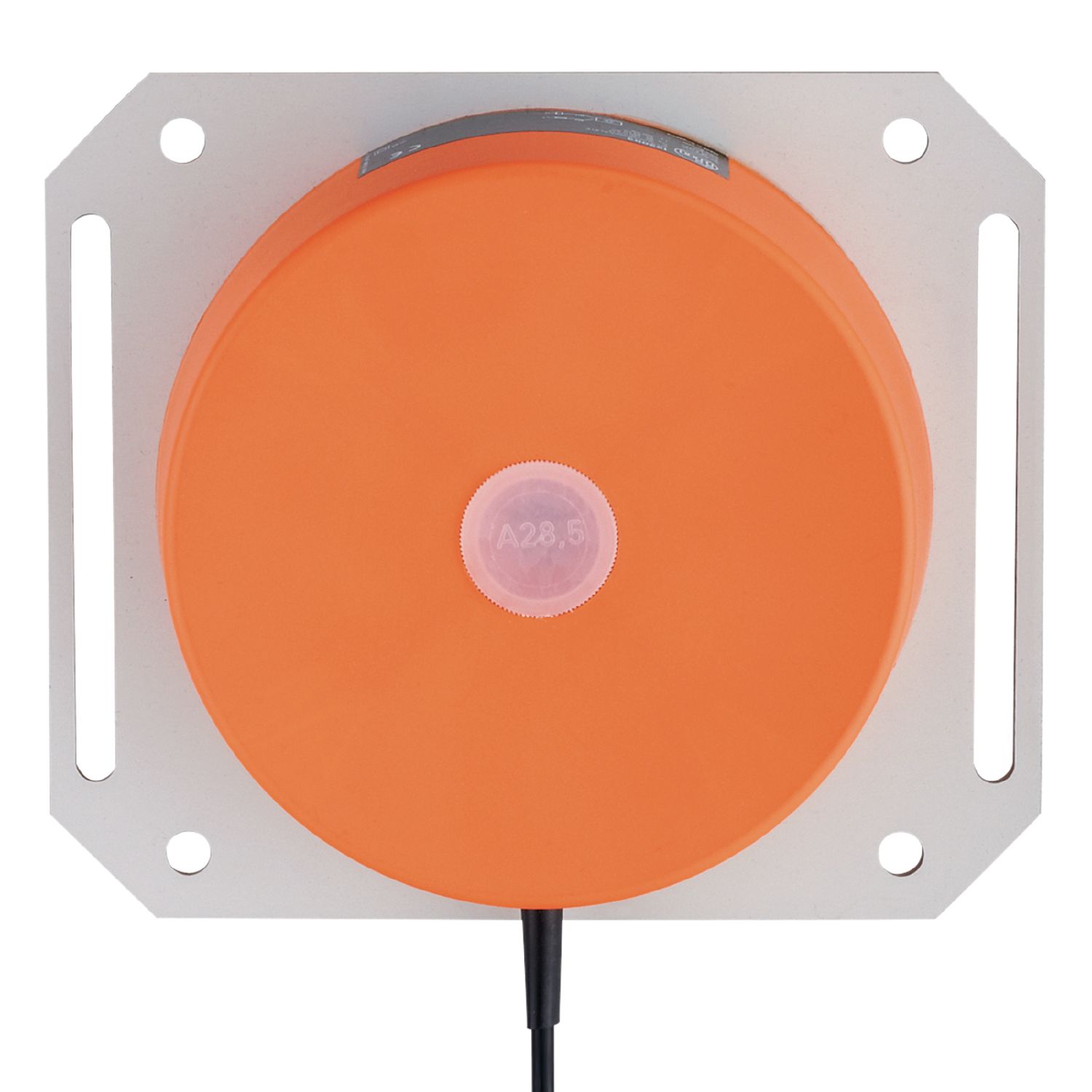

电感式区域接近开关
I27003
SIY-3120-BPKG/A-PLATE
电感式区域接近开关
I27003
SIY-3120-BPKG/A-PLATE
- 感应范围长达 120 mm
- 有 Ø 164 mm 的有效基座
- 用于钢铁和金属行业的应用
- 通过电位计轻松设定感应范围
- DC 版本
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 30...120 |
| 外壳 | 圆柱形的 |
| 尺寸 [mm] | Ø 164 / L = 68 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 15; (24 V) |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 3 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 30...120 |
|---|---|
| 检测距离可设 | 有 |
| 工厂设置检测距离 [mm] | 120 |
| 实际感应距离 Sr [mm] | 120 ± 10 % |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | < 15 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -20...70 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 1639.5 |
|---|---|
| 外壳 | 圆柱形的 |
| 安装 | 非齐平安装 |
| 安装方式 | 带安装板 |
| 尺寸 [mm] | Ø 164 / L = 68 |
| 原材料 | 外壳: PBT; 安装板: 铝 已铝阳极氧化处理 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PVC; 3 x 0.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — I27003-01 — 19.09.2014 —
I27003 –
SIY-3120-BPKG/A-PLATE
电气连接
电缆: 2 m, PVC; 3 x 0.5 mm²
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
