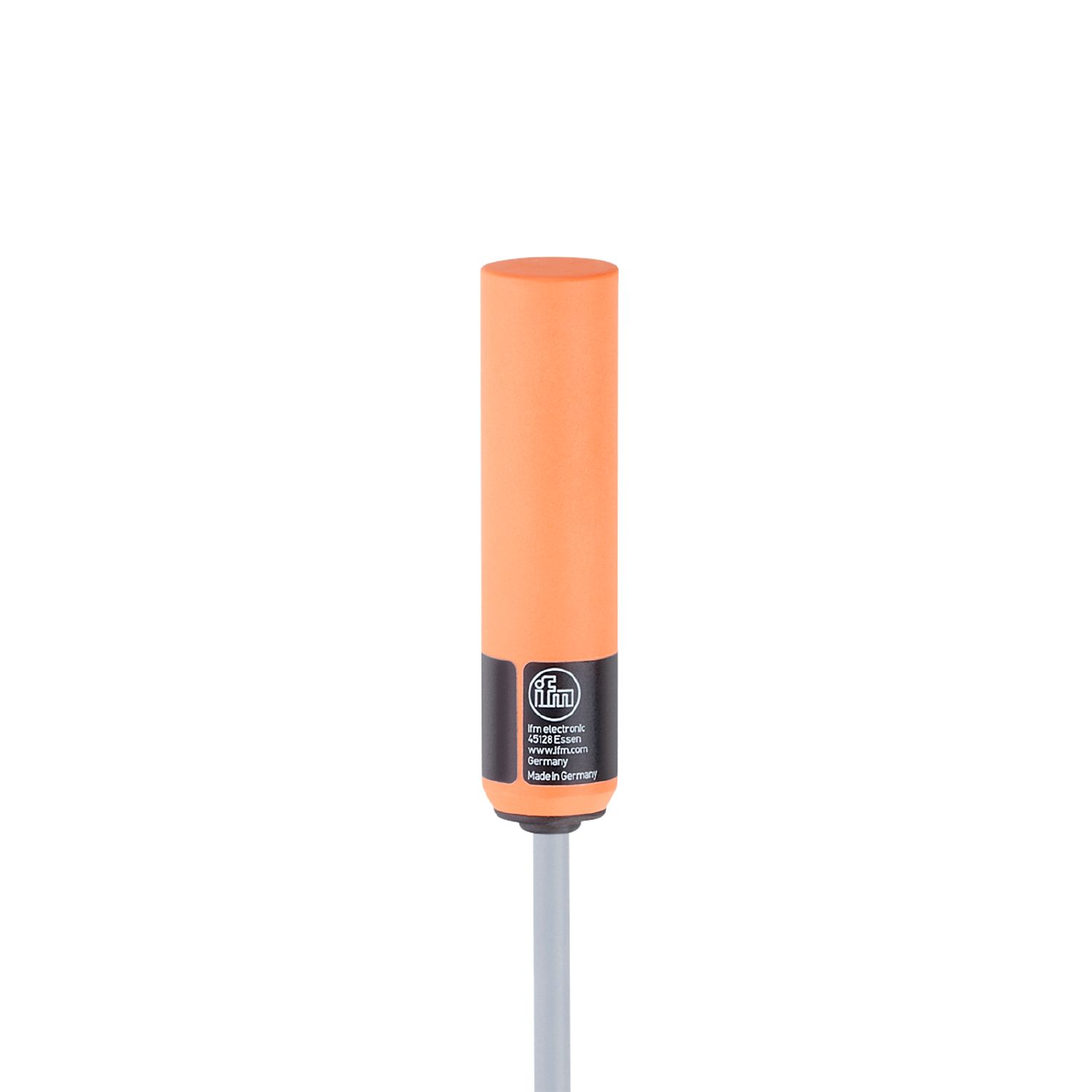

电感式接近开关
IA5121
IA-2010-ARKG/UP/6M RT
电感式接近开关
IA5121
IA-2010-ARKG/UP/6M RT
- 光滑的塑料外壳可防止沉积
- PTB 外壳可耐受酸洗溶液
- 两线技术
- 用于酸洗线上的应用
- 带有长的 PVC 电缆
产品特征
| 电气设计 | PNP/NPN |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 10 |
| 外壳 | 圆柱形的 |
| 尺寸 [mm] | Ø 20 / L = 80 |
电气数据
| 工作电压 [V] | 10...55 DC |
|---|---|
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP/NPN |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 4.6 |
| 最小的负载电流 [mA] | 4 |
| 漏电流最大值 [mA] | 0.8 |
| 开关量输出DC的持续电流负载 [mA] | 400 |
| 开关频率DC [Hz] | 500 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 10 |
|---|---|
| 实际感应距离 Sr [mm] | 10 ± 10 % |
| 工作距离 [mm] | 0...8.1 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 1862 |
机械技术数据
| 重量 [g] | 340 |
|---|---|
| 外壳 | 圆柱形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | Ø 20 / L = 80 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 6 m, PVC; 2 x 0.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IA5121-00 — 13.04.2023 —
IA5121 –
IA-2010-ARKG/UP/6M RT
电气连接
电缆: 6 m, PVC; 2 x 0.5 mm²
接口
- 芯线颜色 :
- BK =
- 黑色
