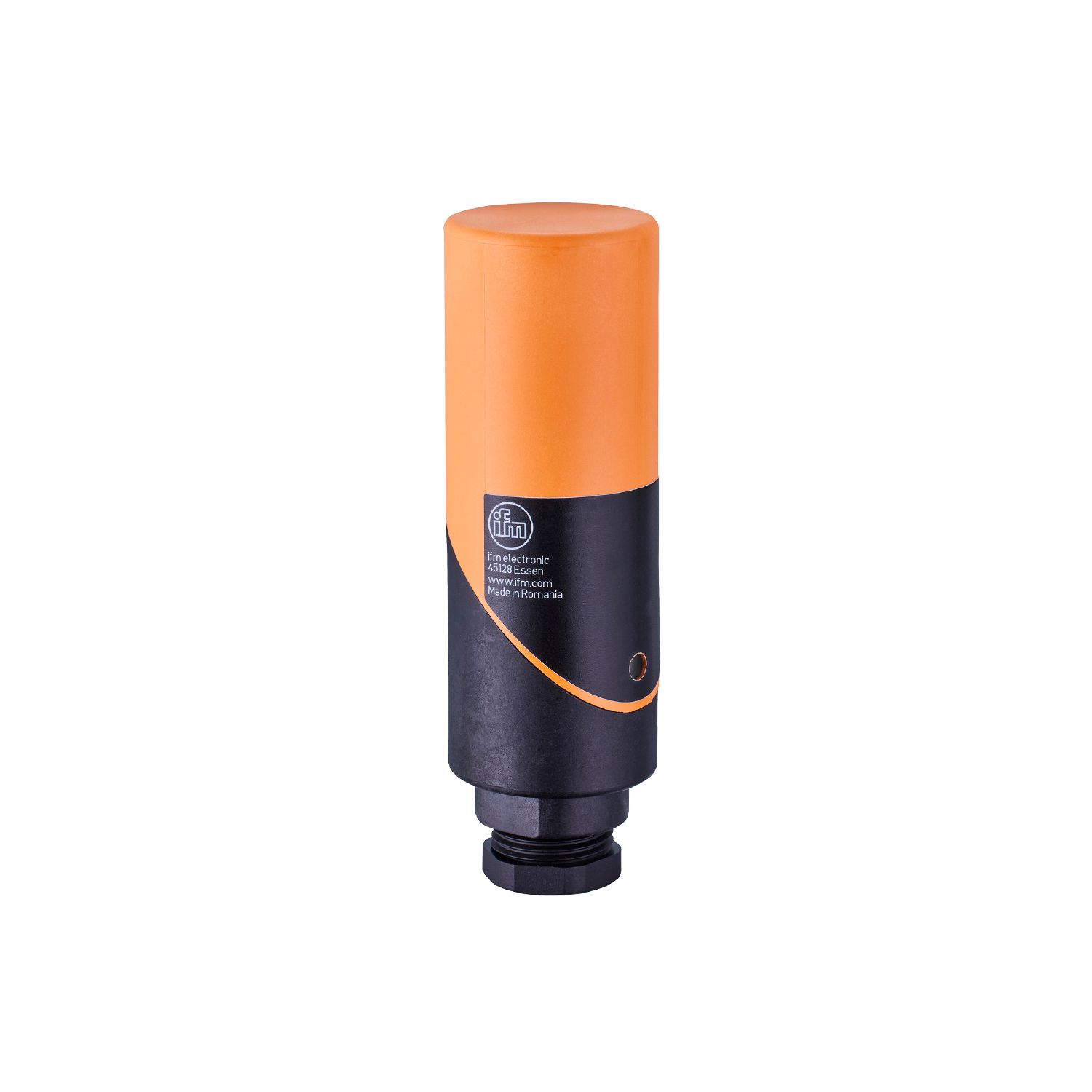

电感式接近开关
IB5133
IBE3030-FPKG
电感式接近开关
IB5133
IBE3030-FPKG
- 极长感应范围
- 输出功能常开/常闭可编程
- 接线端可旋转 90°
- 光滑的塑料外壳可防止沉积
- PTB 外壳可耐受酸洗溶液
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可选) |
| 感应距离 [mm] | 30 |
| 外壳 | 圆柱形的 |
| 尺寸 [mm] | Ø 34 / L = 98 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 15; (24 V) |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 350 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 30 |
|---|---|
| 实际感应距离 Sr [mm] | 30 ± 10 % |
| 工作距离 [mm] | 0...24.3 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 1824 |
机械技术数据
| 重量 [g] | 187 |
|---|---|
| 外壳 | 圆柱形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | Ø 34 / L = 98 |
| 原材料 | PBT; 端盖: PC |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...2.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IB5133-00 — 13.04.2023 —
IB5133 –
IBE3030-FPKG
电气连接
接线端子: ...2.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5
