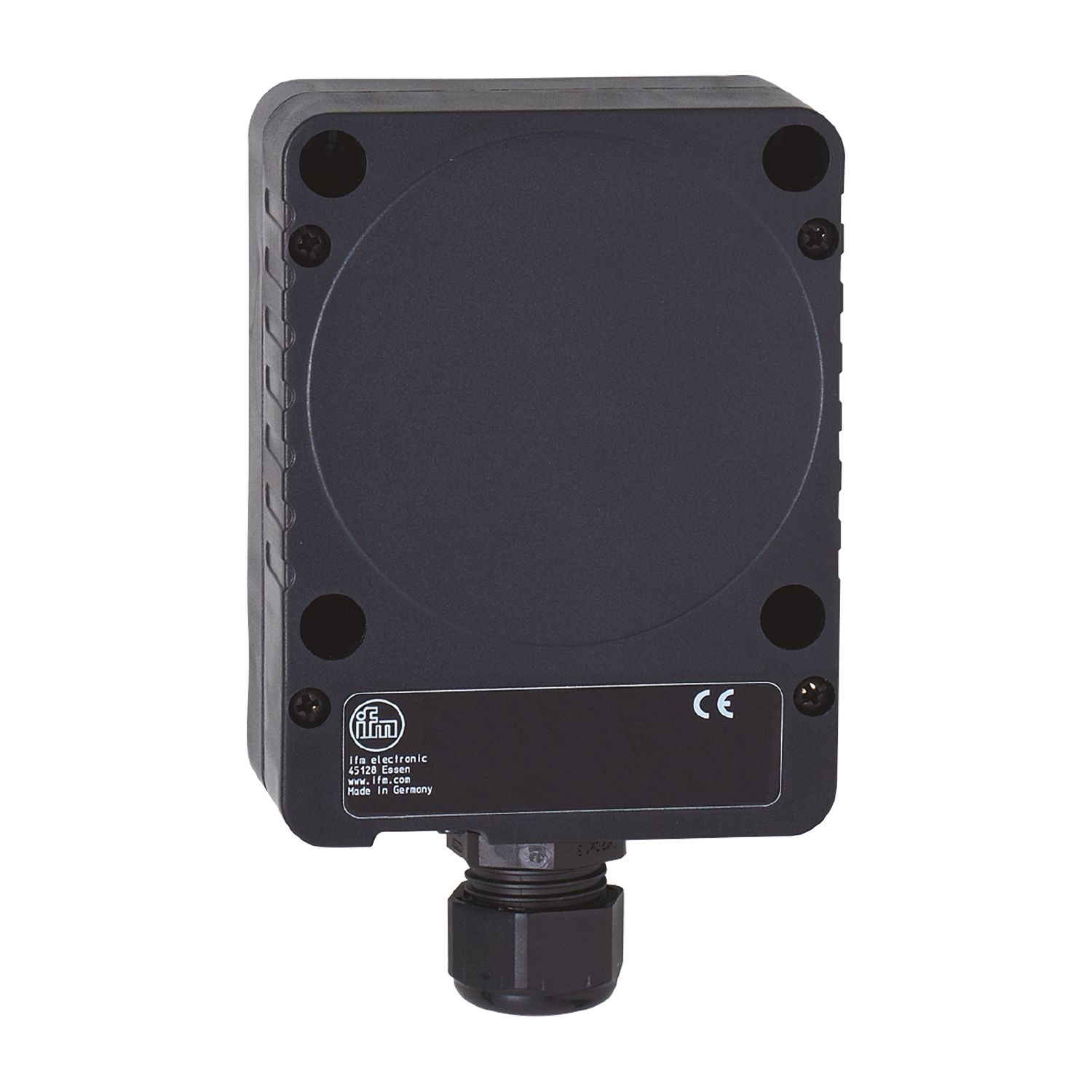

电感式接近开关
ID503A
IDE3060-FPKG/2D
电感式接近开关
ID503A
IDE3060-FPKG/2D
- 极长感应范围
- 传感器有效表面大
- 通过电位计轻松设定感应范围
- 适合在危险区域的应用
- 坚固的外壳，适用于严苛的工业环境
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可选) |
| 感应距离 [mm] | 60 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 105 x 80 x 42 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开/常闭; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 40 |
| 开关量输出短暂的电流负载 [mA] | 40 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 60 |
|---|---|
| 检测距离可设 | 有 |
| 工厂设置检测距离 [mm] | 60 |
| 实际感应距离 Sr [mm] | 60 ± 10 % |
| 工作距离 [mm] | 0...48 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| 许可证 | BVS 12 ATEX E 125 X; IECEx BVS 12.0078 X | ||
|---|---|---|---|
| ATEX标记 |
|
||
| EMC电磁兼容 |
|
||
| MTTF [年] | 993 |
机械技术数据
| 重量 [g] | 506.5 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | 105 x 80 x 42 |
| 原材料 | PPE 改良的; PA |
| 拧紧扭矩 [Nm] | 外壳螺丝: 0,9 Nm; 螺丝钉: 4 Nm |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: 0.34...2.5 mm²; 电缆护套: Ø 5...9 mm; 电缆插接式接头: M20 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — ID503A — 11.12.2023 —
ID503A –
IDE3060-FPKG/2D
- 1
- 电位计
电气连接
接线端子: 0.34...2.5 mm²; 电缆护套: Ø 5...9 mm; 电缆插接式接头: M20 X 1.5
接口
- 1
- 保险
