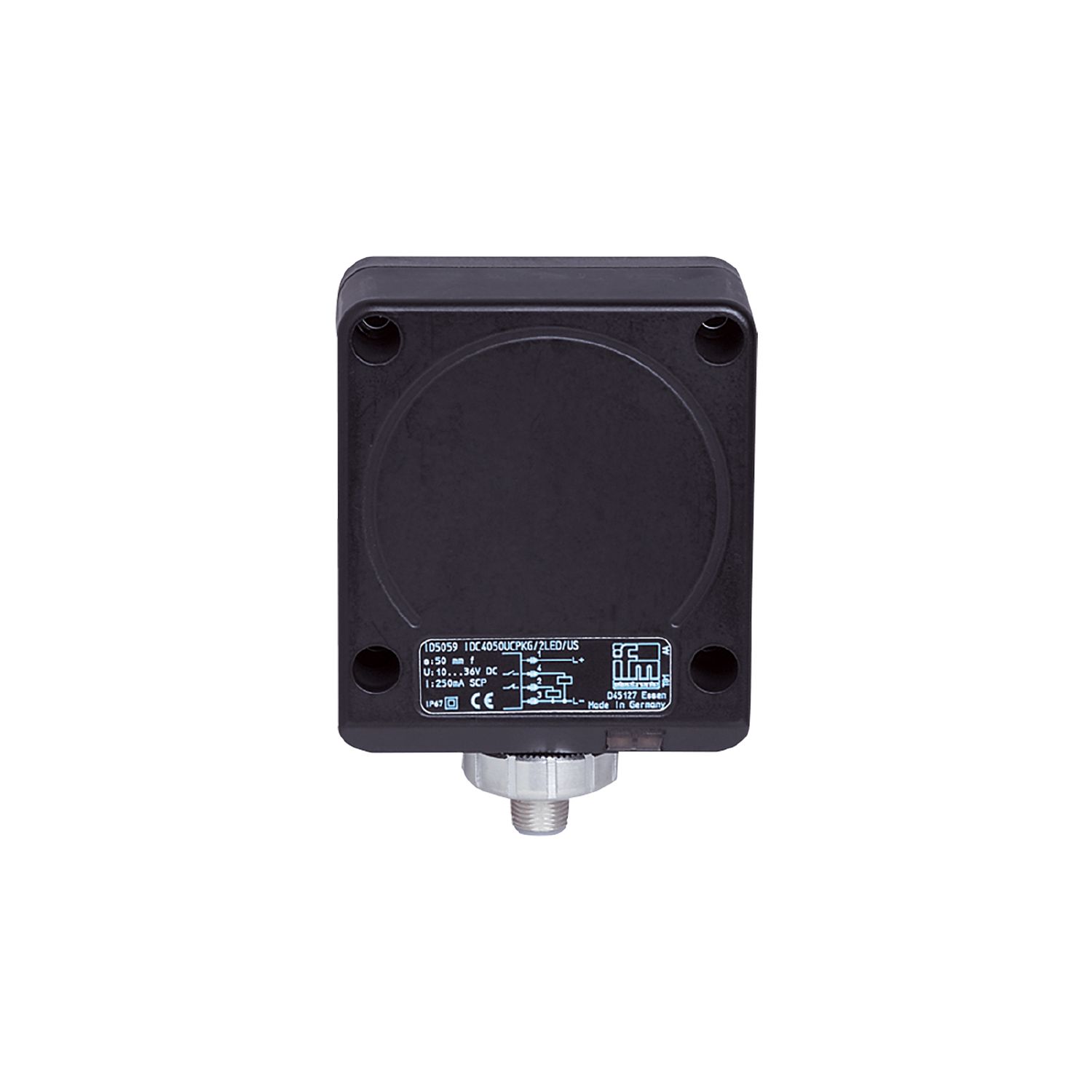

电感式接近开关
ID5059
IDC4050UCPKG/SC/2LED/US-100DPA
电感式接近开关
ID5059
IDC4050UCPKG/SC/2LED/US-100DPA
- 免疫用于焊接应用的电磁场
- 极长的感应范围和大的传感器有效表面
- 用于检查开关状态和操作的 LED 显示
- 坚固的外壳，适用于严苛的工业环境
- 互补输出功能常开/常闭
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 感应距离 [mm] | 50 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 92 x 80 x 40 |
应用
| 特殊的性能 | 防粘性的 |
|---|
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 20; (24 V) |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 70 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 50 |
|---|---|
| 工作距离 [mm] | 0...40.5; (带低碳钢（ST37）齐平安装) |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.85 / 黄铜: 0.48 / 铝: 0.46 / 铜: 0.38 |
|---|---|
| 迟滞 [Sr的百分比] | 3...20 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 1162 | ||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 422.5 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 齐平安装 |
| 安装方式 | 导轨; (TH35 (EN 60715)) |
| 尺寸 [mm] | 92 x 80 x 40 |
| 原材料 | PPE 防粘性的; 黄铜 白青铜-镀层; 模压铸锌 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — ID5059-00 — 13.04.2023 —
ID5059 –
IDC4050UCPKG/SC/2LED/US-100DPA
- 1
- 安装在DIN轨道
电气连接 - 插头
接插件: 1 x M12; 译码: A
