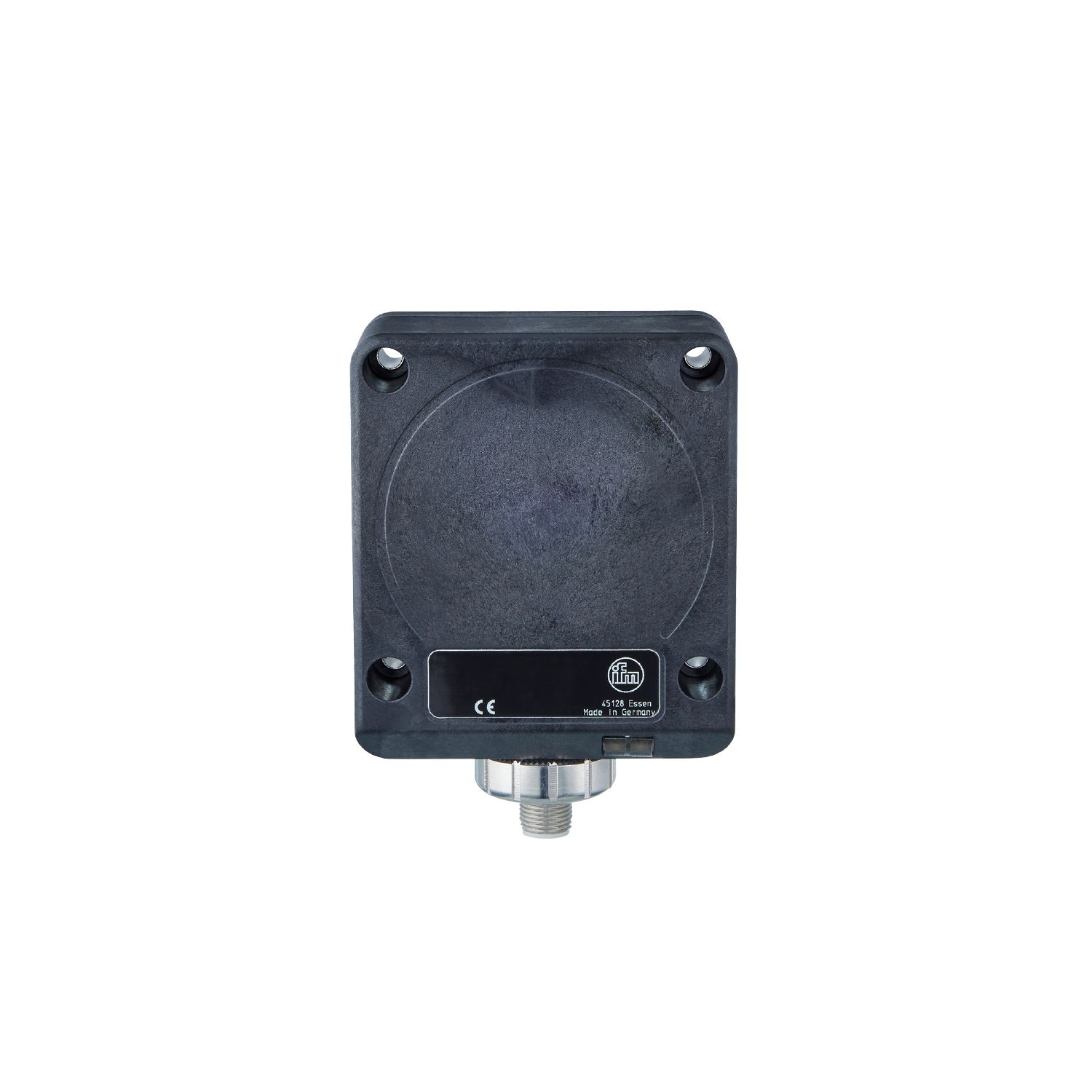

电感式接近开关
ID5075
IDC3050BANKG/US
电感式接近开关
ID5075
IDC3050BANKG/US
- 适用于输送机的长感应范围
- 坚固的外壳，适用于严苛的工业环境
- 清晰明确地指示开关状态
产品特征
| 电气设计 | NPN |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 50 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 92 x 80 x 40 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 15; (24 V) |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | NPN |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 4 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 50 |
|---|---|
| 工作距离 [mm] | 0...40.5; (带低碳钢（ST37）齐平安装) |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 2225 |
机械技术数据
| 重量 [g] | 418 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 齐平安装 |
| 安装方式 | 导轨; (TH35 (EN 60715)) |
| 尺寸 [mm] | 92 x 80 x 40 |
| 原材料 | PPE; 模压铸锌 镀镍的 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — ID5075-00 — 05.11.2020 —
ID5075 –
IDC3050BANKG/US
- 1
- 安装在DIN轨道
电气连接 - 插头
接插件: 1 x M12; 译码: A
