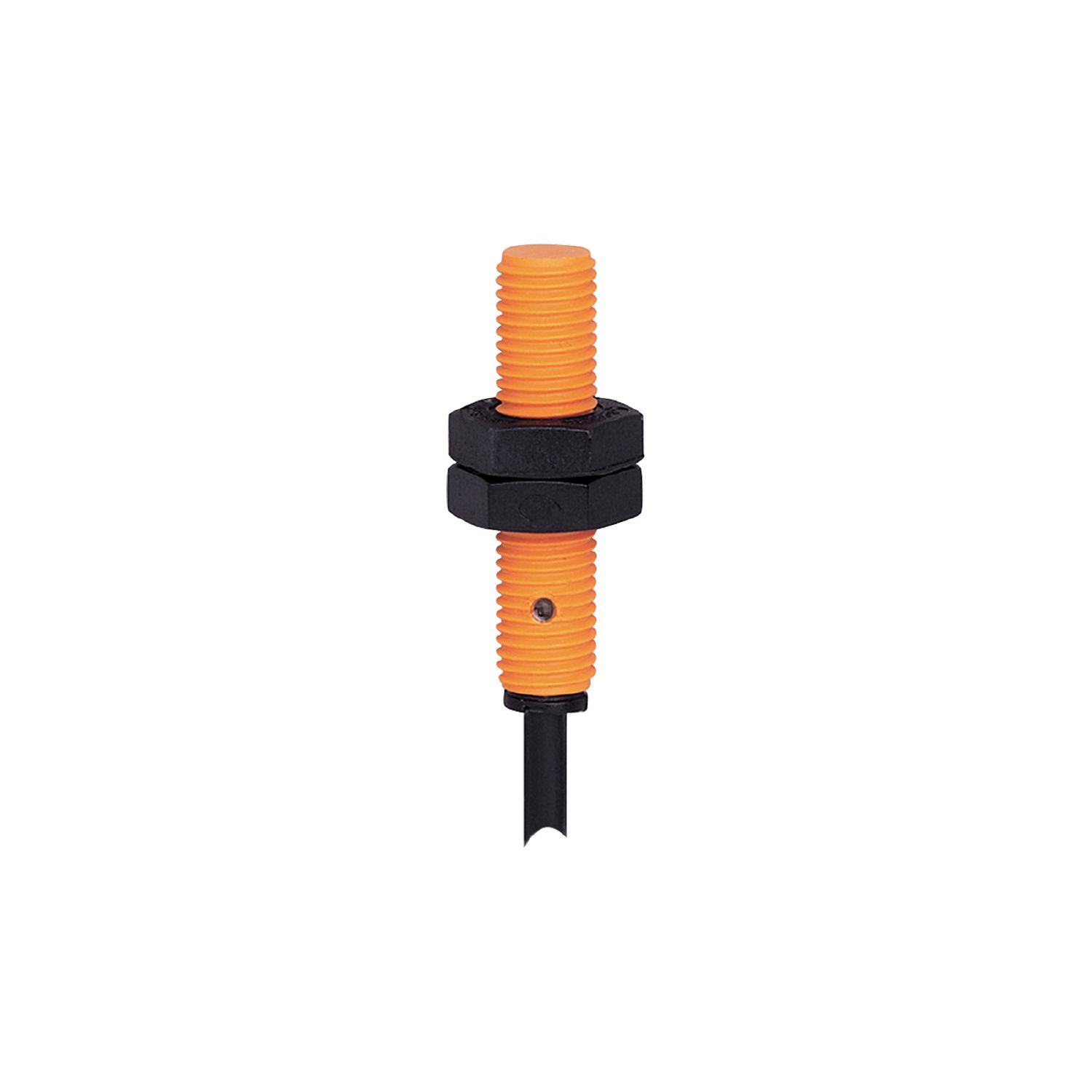

电感式接近开关

Name: IE5193
Brand: ifm
SKU: IE5193
Price: 769.00 CNY

IE5193

IEC2002-AROG

电感式接近开关

IE5193

IEC2002-AROG

极小的外壳
用于空间受限的情况
节省空间的连接技术
两线技术
极高的开关频率

产品特征

电气设计	PNP/NPN
输出功能	常开
感应距离 [mm]	2
外壳	螺纹结构
尺寸 [mm]	M8 x 1 / L = 35

电气数据

工作电压 [V]	10...30 DC
防护等级	III
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开
开关量输出DC电压降最大值 [V]	3.5
最小的负载电流 [mA]	4
漏电流最大值 [mA]	0.8
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	2000
短路保护	否
过载保护	否

监控范围

感应距离 [mm]	2
实际感应距离 Sr [mm]	2 ± 10 %
工作距离 [mm]	0...1.62

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV DC / 8 kV AD
EN 61000-4-3 HF电磁场辐射	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	3 V
EN 55011	等级B

MTTF [年]

4603

机械技术数据

重量 [g]	38.5
外壳	螺纹结构
安装	非齐平安装
尺寸 [mm]	M8 x 1 / L = 35
螺纹代号	M8 x 1
原材料	PBT
拧紧扭矩 [Nm]	0.25

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

橡胶垫圈: 2

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, PVC; 2 x 0.14 mm²

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IE5193-01 — 13.04.2023 —
