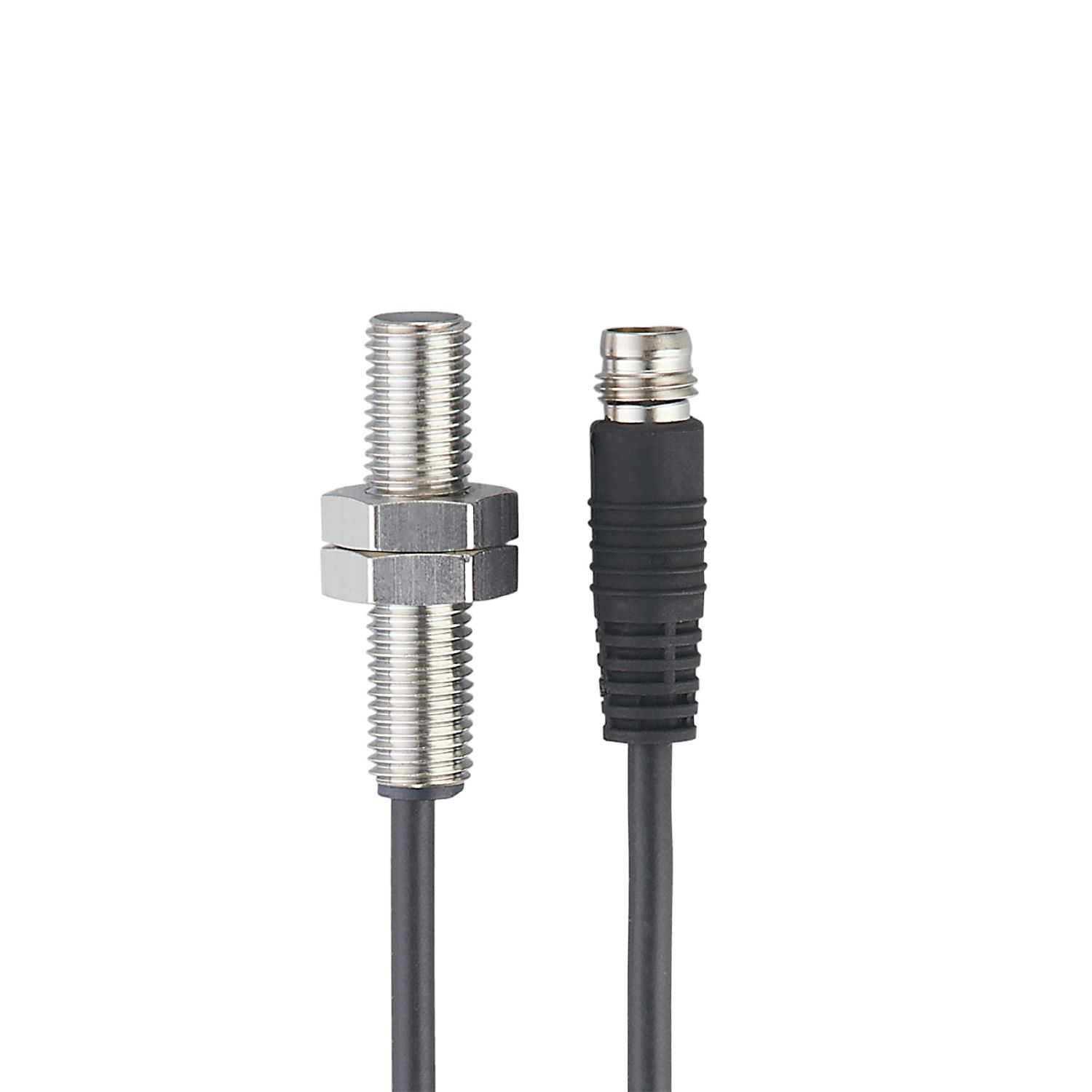

电感式接近开关
IE5344
IEBC003BASKG/0,3M/AS
电感式接近开关
IE5344
IEBC003BASKG/0,3M/AS
- 极小的外壳
- 用于空间受限的情况
- 节省空间的连接技术
- 感应范围大，正常运作时间长
- 由于作为三线或两线单元工作，减小了库存空间
产品特征
| 电气设计 | PNP/NPN |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 3 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M8 x 1 / L = 37 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 10; (只用于3线) |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP/NPN |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.8 |
| 最小的负载电流 [mA] | 2 |
| 漏电流最大值 [mA] | 0.5; (只用于2线运行) |
| 开关量输出DC的持续电流负载 [mA] | 100; (只用于2线运行) |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 3 |
|---|---|
| 工作距离 [mm] | 0...2.4 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
工作条件
| 环境温度 [°C] | 0...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 1517 | ||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 24.6 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M8 x 1 / L = 37 |
| 螺纹代号 | M8 x 1 |
| 原材料 | 黄铜 白青铜-镀层; 感应面: LCP |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 电缆: 0.3 m, PVC; 3 x 0.14 mm² | |
| 接插件: 1 x M8; 译码: A; 锁定: 卡紧螺纹套管接头 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IE5344-00 — 13.04.2023 —
IE5344 –
IEBC003BASKG/0,3M/AS
电气连接 - 插头
电缆: 0.3 m, PVC; 3 x 0.14 mm²
接插件: 1 x M8; 译码: A; 锁定: 卡紧螺纹套管接头
