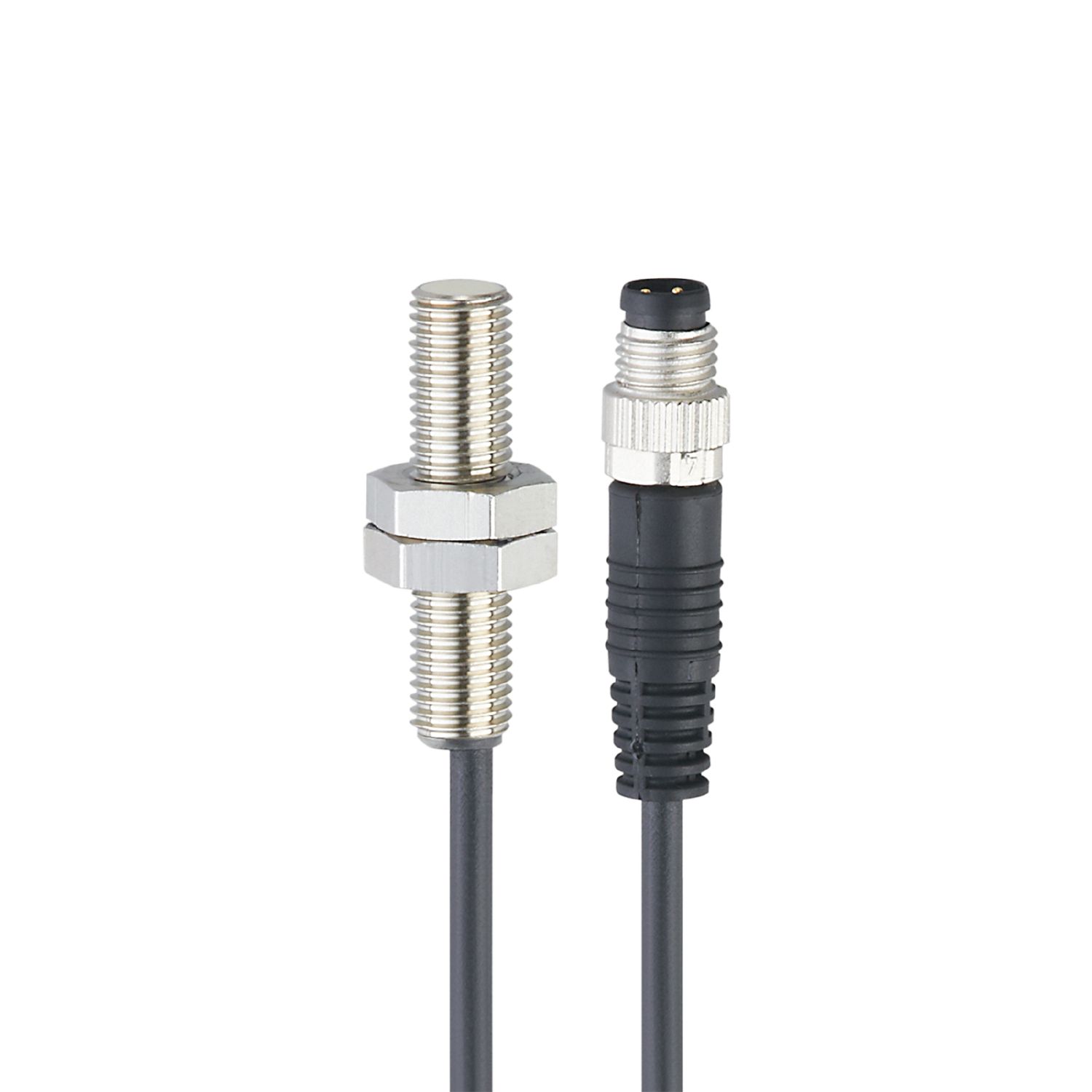

电感式接近开关
IE5388
IEB3002BAPKG/0,8M/FH/AS
电感式接近开关
IE5388
IEB3002BAPKG/0,8M/FH/AS
- 极小的外壳
- 用于空间受限的情况
- 带有 M8 连接器的节省空间电缆
- 坚固的金属外壳，适用于严苛的工业环境
- 极高的开关频率
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常闭 |
| 感应距离 [mm] | 2 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M8 x 1 / L = 35 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常闭 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关量输出短暂的电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 850 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 2 |
|---|---|
| 实际感应距离 Sr [mm] | 2 ± 10 % |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 2826 |
机械技术数据
| 重量 [g] | 32.1 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M8 x 1 / L = 35 |
| 螺纹代号 | M8 x 1 |
| 原材料 | 黄铜 白青铜-镀层; LCP |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 电缆: 0.8 m, PUR; 防火的(FRNC); 3 x 0.14 mm² |
|---|---|
| 接口 | 接插件: 1 x M8; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IE5388-00 — 13.04.2023 —
IE5388 –
IEB3002BAPKG/0,8M/FH/AS
电气连接 - 插头
电缆: 0.8 m, PUR; 防火的(FRNC); 3 x 0.14 mm²
接插件: 1 x M8; 译码: A
