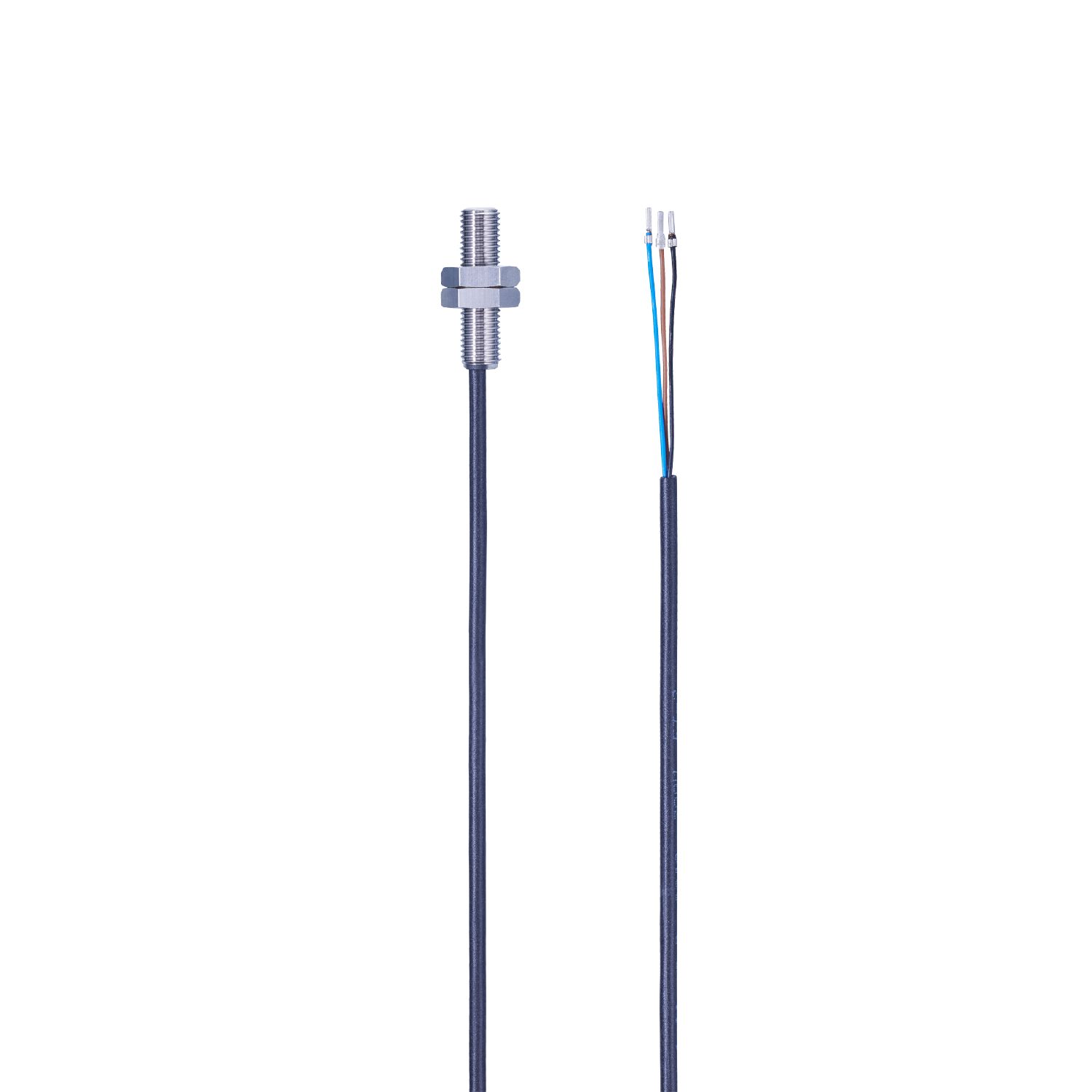

IE5453

电感式接近开关

Name: IE5453
Brand: ifm
SKU: IE5453
Price: 838.00 CNY

IE5453

IEB3002BBPKG/V4A/ZH

电感式接近开关

IE5453

IEB3002BBPKG/V4A/ZH

特别短小的外壳，适用于空间受限的情况
坚固的金属外壳，适用于严苛的工业环境
清晰明确地指示开关状态
极高的开关频率
感应范围大，正常运作时间长

符合客户特别要求的

产品特征

电气设计	PNP
输出功能	常开
感应距离 [mm]	2
外壳	螺纹结构
尺寸 [mm]	M8 x 1 / L = 30

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 15
防护等级	III
反相保护	有

输出

电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1500
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	2
实际感应距离 Sr [mm]	2 ± 10 %
工作距离 [mm]	0...1.62

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	10...85
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

机械技术数据

重量 [g]	47.6
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M8 x 1 / L = 30
螺纹代号	M8 x 1
原材料	外壳: 不锈钢(1.4404 / 316L); 感应面: LCP
拧紧扭矩 [Nm]	A = 5 mm: 2 Nm; B: 3 Nm

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

说明	符合客户特别要求的
包装单位	1 件

电气连接

接口	电缆: 2 m, PUR; 3 x 0.14 mm²

图表

安装
