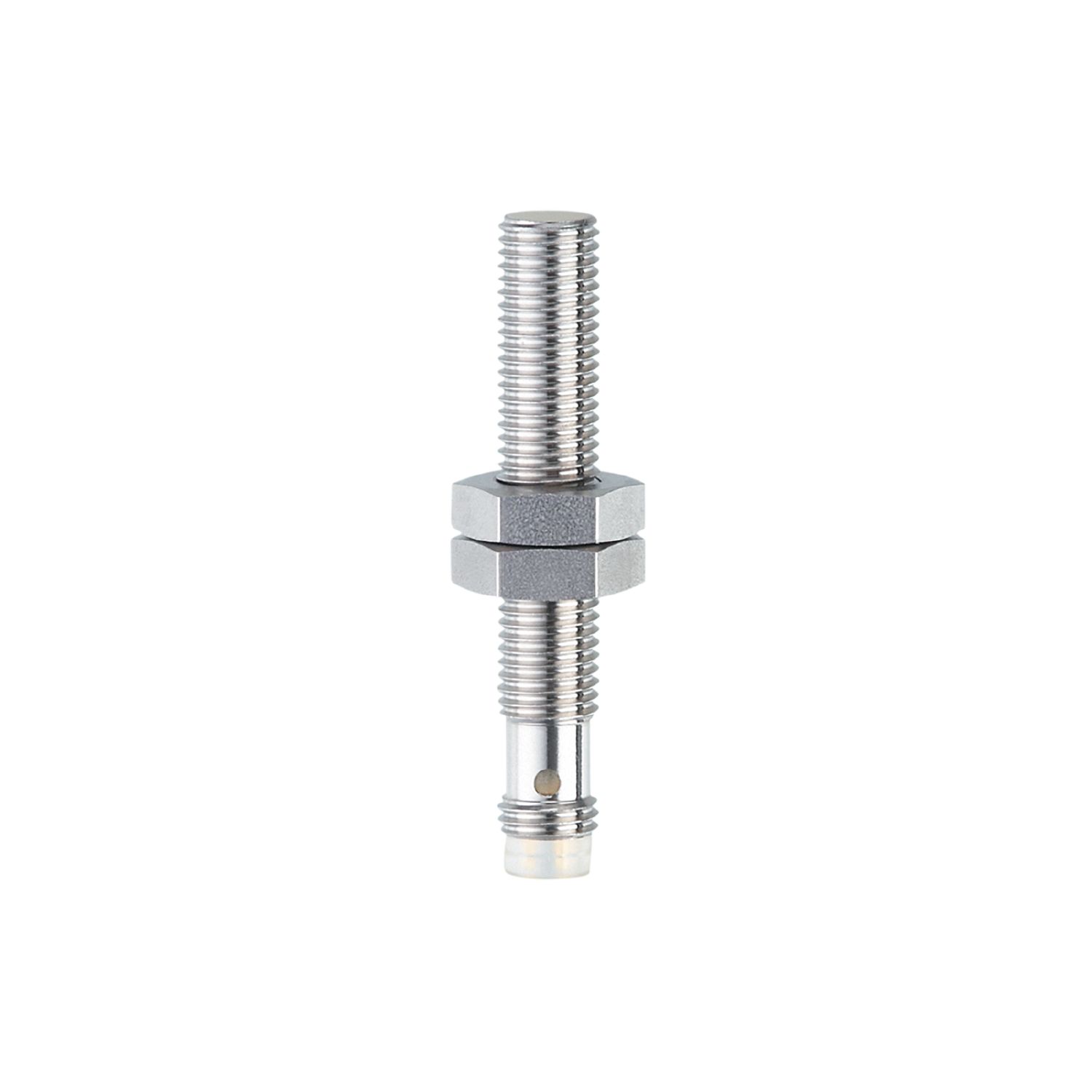

带IO-Link的电感式接近开关

Name: IE5457
Brand: ifm
SKU: IE5457
Price: 764.00 CNY

IE5457

IEK3003-FRKG/IO/AS

带IO-Link的电感式接近开关

IE5457

IEK3003-FRKG/IO/AS

清晰明确地指示操作准备度
感应范围大，正常运作时间长
高防护等级，适应严苛工业环境的需求

产品特征

电气设计	PNP/NPN; (可设定参数)
输出功能	常开/常闭; (可设定参数)
通信接口	IO-Link
外壳	螺纹结构
尺寸 [mm]	M8 x 1 / L = 50

应用

特殊的性能	镀金触点

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 15
防护等级	III
反相保护	有

输出

电气设计	PNP/NPN; (可设定参数)
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	600
短路保护	有
过载保护	有

监控范围

开关点IO-Link [mm]	0.56...2.8; (可设定参数)
测量范围IO-Link [mm]	0.3...3

精度/偏差

校正系数

钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3

迟滞 [Sr的百分比]

3...15

注意滞后

可设定参数

线性误差IO-Link [%]

± 3; (测量范围终值)

重复精度 IO-Link [%]

± 2; (测量范围终值)

温度变化率

± 10 %; (测量范围终值)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

3.2

IO-Link过程数据（周期性）

功能	位长
过程值	16
设备状态	4
二进制开关信息	2

IO-Link功能（非周期性）

开关循环数计数器; 开启循环计数器; 运行小时数计数器; 内部温度; 应用特定标签

支持的DeviceID

运行方式	DeviceID
default	1274

注释

更多信息请参见“下载”中的IODD PDF文件

工作条件

环境温度 [°C]	-40...75
外壳防护等级	IP 65; IP 66; IP 67; IP 68; IP 69K; (用ifm插座妥善拧紧)

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

抗振强度

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击

持续抗冲击性

EN 60068-2-27 Eb

40 g ６ ms; 3个坐标轴中每个方向4000个冲击

快速温度变化

EN 60068-2-14 Na

TA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期

喷盐试验

EN 60068-2-52 Kb

严格等级5 (4个检测周期)

MTTF [年]

778

包括嵌入式软件

有

UL认证

Ta	-25...70 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
UL认证编号	A031
文件数量UL	E174191

机械技术数据

重量 [g]	16.2
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M8 x 1 / L = 50
螺纹代号	M8 x 1
原材料	不锈钢(1.4404 / 316L); 感应面: LCP 白色; LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm]	A = 5 mm: < 3 Nm; B: < 5 Nm

显示器/操作件

显示

开关状态	4 x LED, 黄色灯

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接 - 插头

接口	接插件: 1 x M8; 译码: A; 触头: 镀金的

图表

安装
