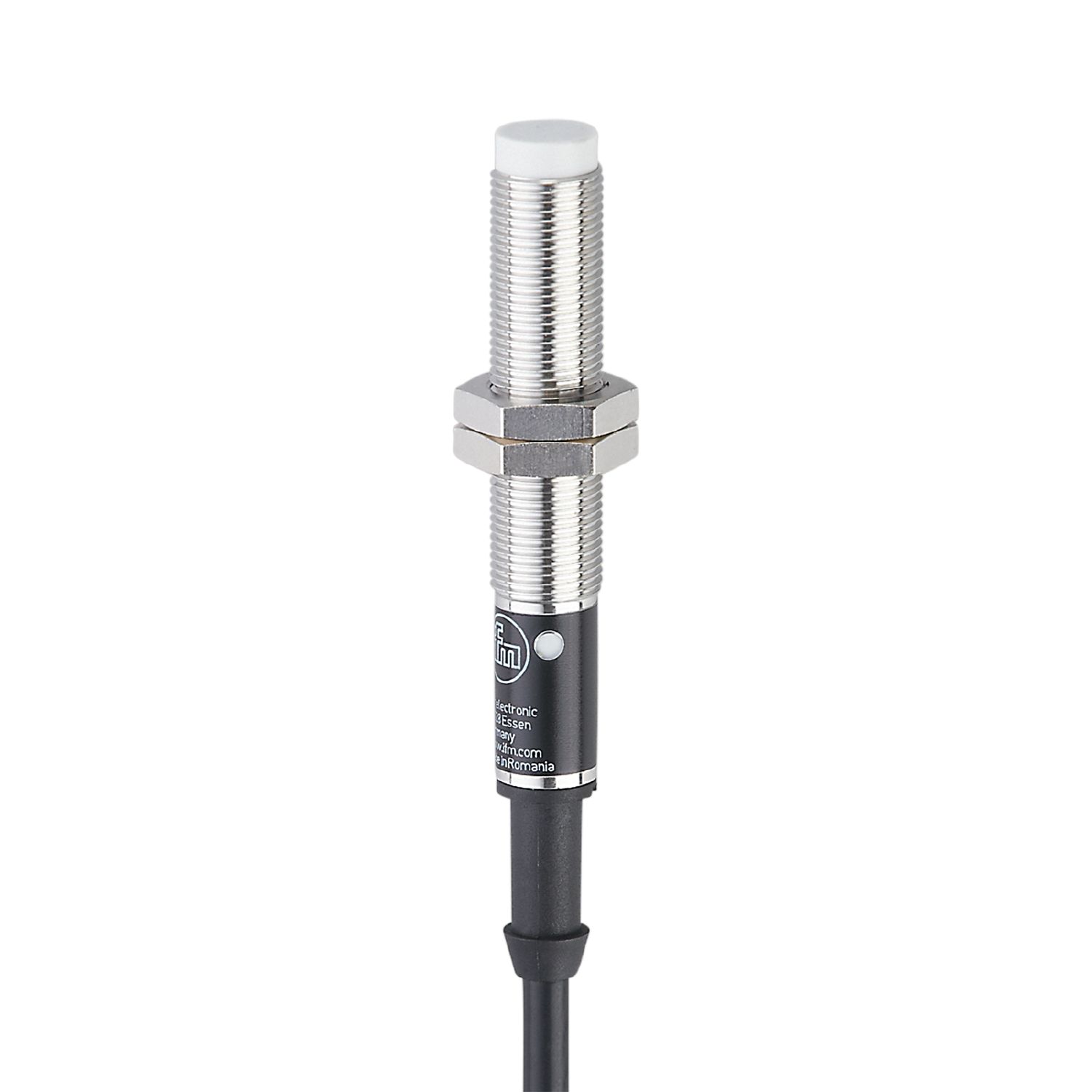

电感式接近开关
IF0007
IFA2004-ABOW
电感式接近开关
IF0007
IFA2004-ABOW
- 带有用于交流输电干线的 AC 输出
- 两线技术
- 带有 PVC 电缆
- 较大的 AC 工作电压范围
- 坚固的金属外壳,适用于严苛的工业环境
产品特征
输出功能 | 常开 |
---|---|
感应距离 [mm] | 4 |
外壳 | 螺纹结构 |
尺寸 [mm] | M12 x 1 / L = 71 |
电气数据
频率AC [Hz] | 47...63 |
---|---|
工作电压 [V] | 20...250 AC |
防护等级 | II |
反相保护 | 否 |
输出
输出功能 | 常开 |
---|---|
开关量输出AC电压降最大值 [V] | 8.5 |
最小的负载电流 [mA] | 8 |
漏电流最大值 [mA] | 2 |
开关量输出AC的持续电流负载 [mA] | 200; (250 (...50 °C)) |
开关量输出短暂的电流负载 [mA] | 900; (20 ms / 0,5 Hz) |
开关频率AC [Hz] | 25 |
短路保护 | 否 |
过载保护 | 否 |
监控范围
感应距离 [mm] | 4 |
---|---|
实际感应距离 Sr [mm] | 4 ± 10 % |
工作距离 [mm] | 0...3.25 |
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
---|---|
迟滞 [Sr的百分比] | 1...15 |
开关点偏移 [Sr的百分比] | -10...10 |
工作条件
环境温度 [°C] | -25...80 |
---|---|
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
MTTF [年] | 932 |
机械技术数据
重量 [g] | 113.9 |
---|---|
外壳 | 螺纹结构 |
安装 | 非齐平安装 |
尺寸 [mm] | M12 x 1 / L = 71 |
螺纹代号 | M12 x 1 |
原材料 | 黄铜 白青铜-镀层; 感应面: PBT 自然; 管道附件: TPE-E; LED窗口: PBT 自然; 固定螺母: 黄铜 白青铜-镀层 |
拧紧扭矩 [Nm] | A = 4 mm: 3,5 Nm; B: 5 Nm |
显示器/操作件
显示 |
|
---|
电气连接
要求的保护 | 请根据IEC60127-2第一页中的指导标准,使用小型保险丝; ≤ 2 A; 快速行动 |
---|
附件
供货范围 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 电缆: 2 m, PVC; 2 x 0.5 mm² |
---|
图表
安装
|
|
---|
