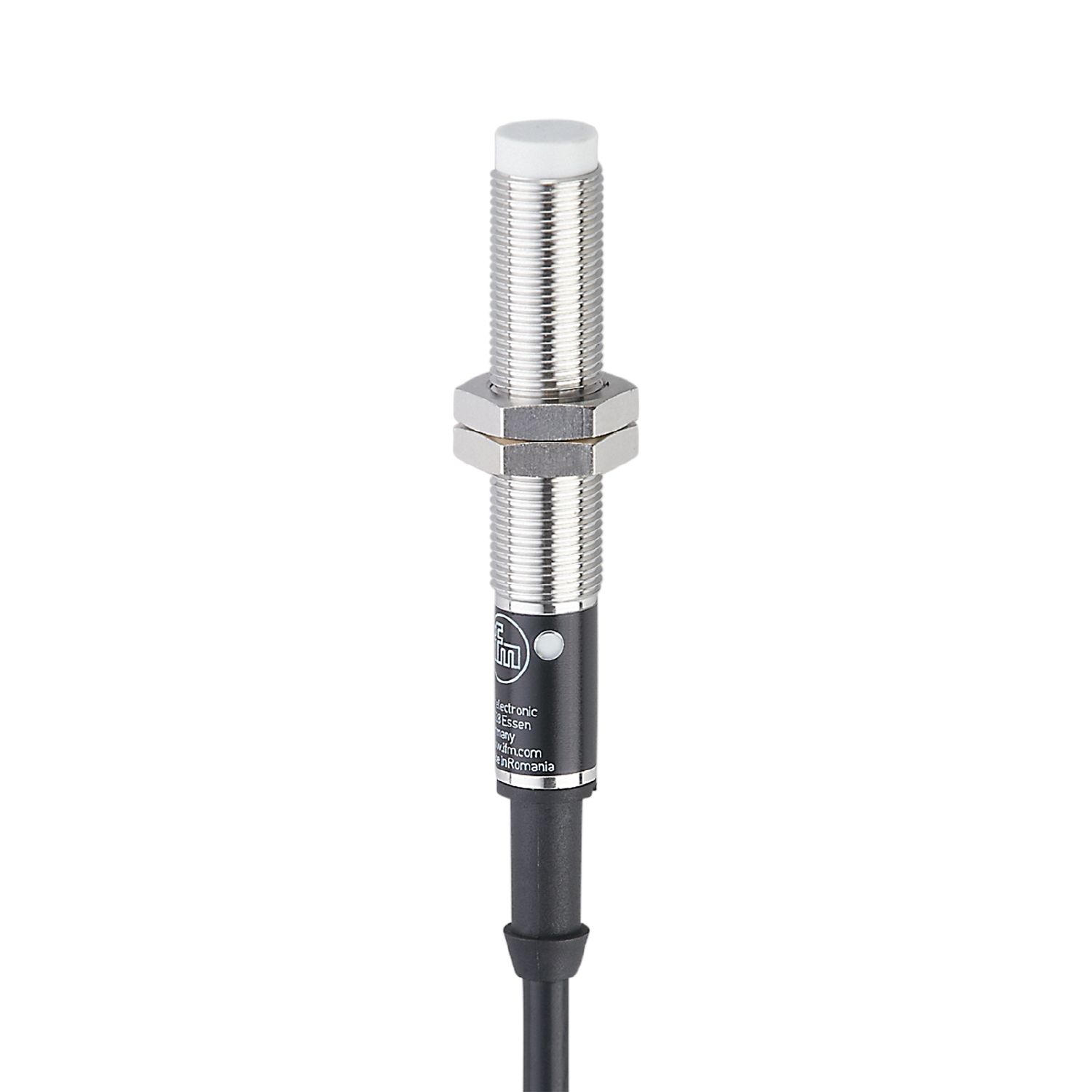

电感式接近开关

Name: IF0302
Brand: ifm
SKU: IF0302
Price: 1192.00 CNY

IF0302

IFA2004-ABOW/RT

电感式接近开关

IF0302

IFA2004-ABOW/RT

带有用于交流输电干线的 AC 输出
较大的 AC 工作电压范围
坚固的金属外壳，适用于严苛的工业环境
清晰明确地指示开关状态
带有 PVC 电缆

产品特征

输出功能	常开
感应距离 [mm]	4
外壳	螺纹结构
尺寸 [mm]	M12 x 1 / L = 71

电气数据

工作电压 [V]	20...250 AC
防护等级	II
反相保护	否

输出

输出功能	常开
开关量输出AC电压降最大值 [V]	8.5
最小的负载电流 [mA]	8
漏电流最大值 [mA]	2
开关量输出AC的持续电流负载 [mA]	200; (250 (...50 °C))
开关量输出短暂的电流负载 [mA]	900; (20 ms / 0,5 Hz)
开关频率AC [Hz]	25
短路保护	否
过载保护	否

监控范围

感应距离 [mm]	4
实际感应距离 Sr [mm]	4 ± 10 %
工作距离 [mm]	0...3.24

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.4
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

MTTF [年]

932

机械技术数据

重量 [g]	117.2
外壳	螺纹结构
安装	非齐平安装
尺寸 [mm]	M12 x 1 / L = 71
螺纹代号	M12 x 1
原材料	外壳: 黄铜白青铜-镀层; 感应面: PBT 自然; 螺母: 黄铜白青铜-镀层; 电缆入口: TPE-E; LED窗口: PBT 自然
拧紧扭矩 [Nm]	A = 4 mm: 3,5 Nm; B: 5 Nm

显示器/操作件

显示

开关状态	1 x LED, 红色

电气连接

要求的保护	请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动

附件

供货范围

固定螺母: 2

注释

建议: 短路后请一定检查产品的安全功能。

包装单位

1 件

电气连接

接口	电缆: 2 m, PVC; 2 x 0.5 mm²

图表

安装

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IF0302-03 — 13.04.2023 —
