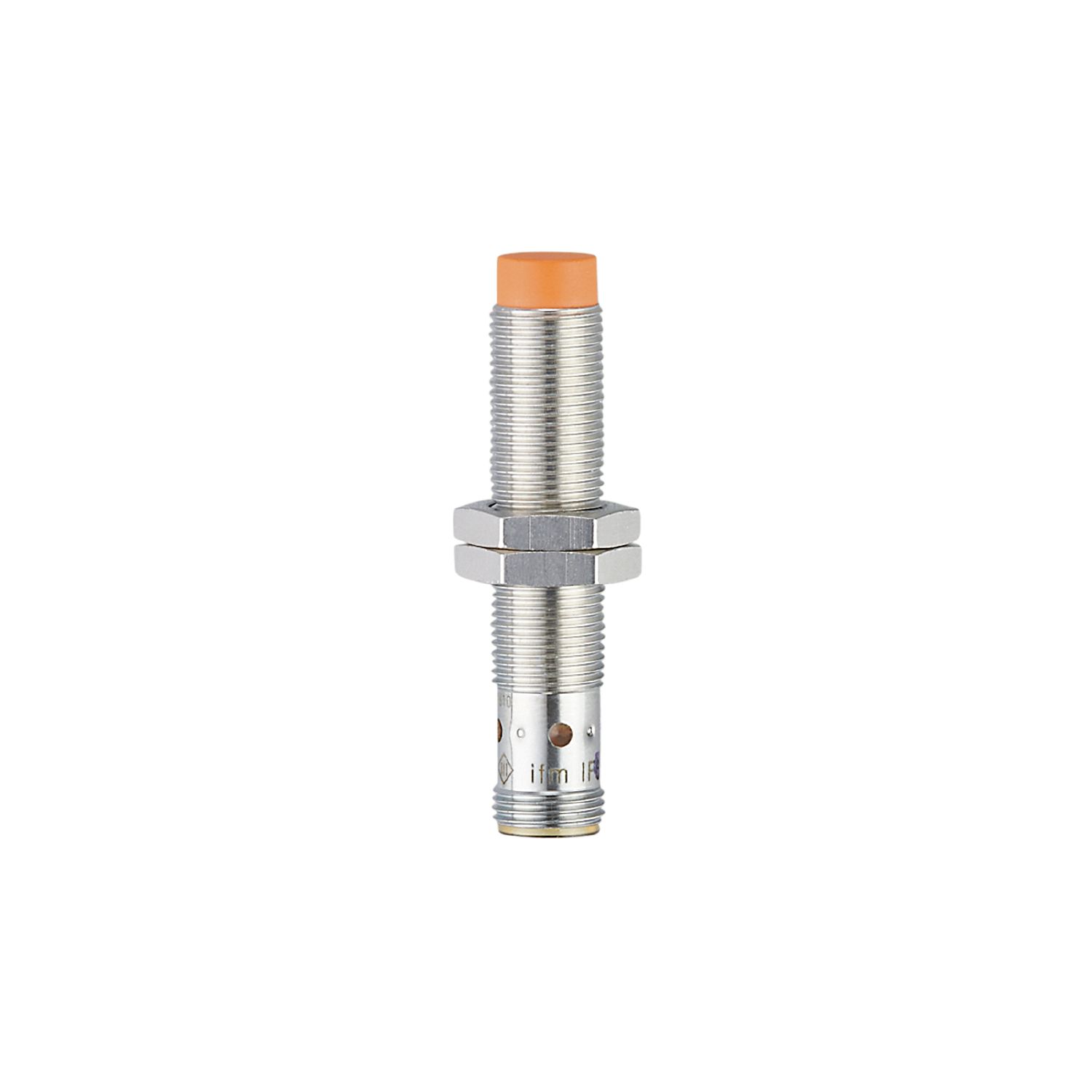

带IO-Link的电感式接近开关
IF6124
IFK3007-FRKG/IO/US-104
产品特征
电气设计 | PNP/NPN; (可设定参数) |
---|---|
输出功能 | 常开/常闭; (可选) |
通信接口 | IO-Link |
外壳 | 螺纹结构 |
尺寸 [mm] | M12 x 1 / L = 60 |
电气数据
工作电压 [V] | 10...30 DC |
---|---|
电流损耗 [mA] | < 15 |
防护等级 | III |
反相保护 | 有 |
输出
电气设计 | PNP/NPN; (可设定参数) |
---|---|
输出功能 | 常开/常闭; (可选) |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 100 |
开关频率DC [Hz] | 600 |
短路保护 | 有 |
过载保护 | 有 |
监控范围
开关点IO-Link [mm] | 1.3...6.5; (可设定参数) |
---|---|
测量范围IO-Link [mm] | 0.7...7 |
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.5 / 铜: 0.4 |
---|---|
迟滞 [Sr的百分比] | 3...15 |
模拟输出的线性误差 [%] | ± 2 %; (测量范围终值) |
重复性模拟输出 [%] | ± 1 %; (测量范围终值) |
温度系数 | ± 0,3 %/K; (测量范围终值) |
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 CDV | ||||
外形 | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
处理周期最小值 [ms] | 3 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -40...85 |
---|---|
外壳防护等级 | IP 65; IP 66; IP 67; IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗振强度 |
|
||||||||||
抗冲击 |
|
||||||||||
持续抗冲击性 |
|
||||||||||
快速温度变化 |
|
||||||||||
MTTF [年] | 672 | ||||||||||
包括嵌入式软件 | 有 | ||||||||||
UL认证 |
|
机械技术数据
重量 [g] | 27.1 |
---|---|
外壳 | 螺纹结构 |
安装 | 非齐平安装 |
尺寸 [mm] | M12 x 1 / L = 60 |
螺纹代号 | M12 x 1 |
原材料 | 黄铜 白青铜-镀层; 感应面: PBT 桔黄色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层 |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接 - 插头
接插件: 1 x M12; 译码: A |
