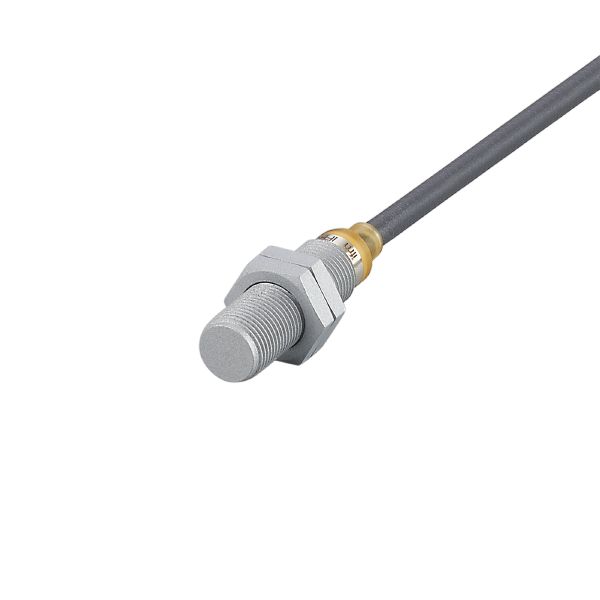

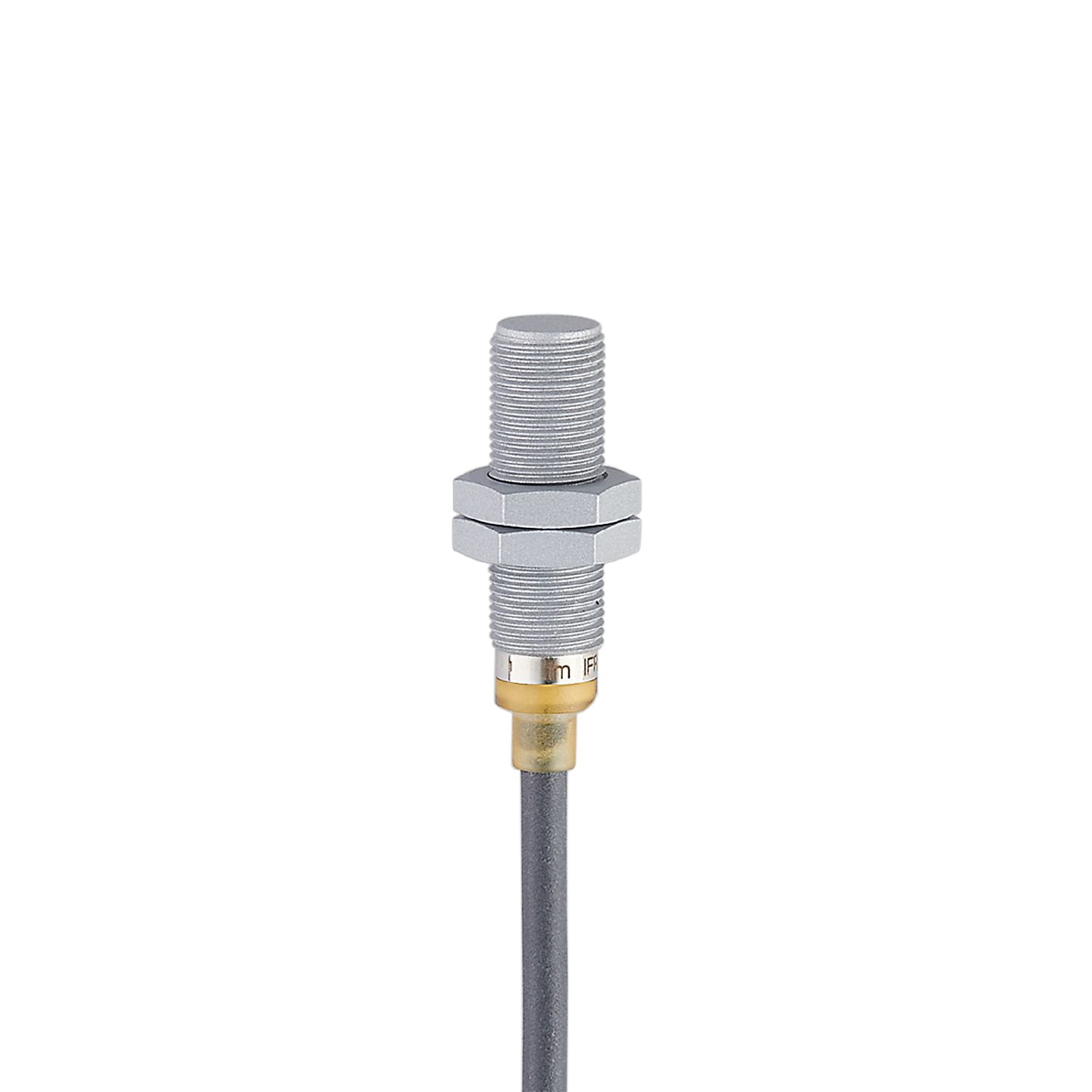

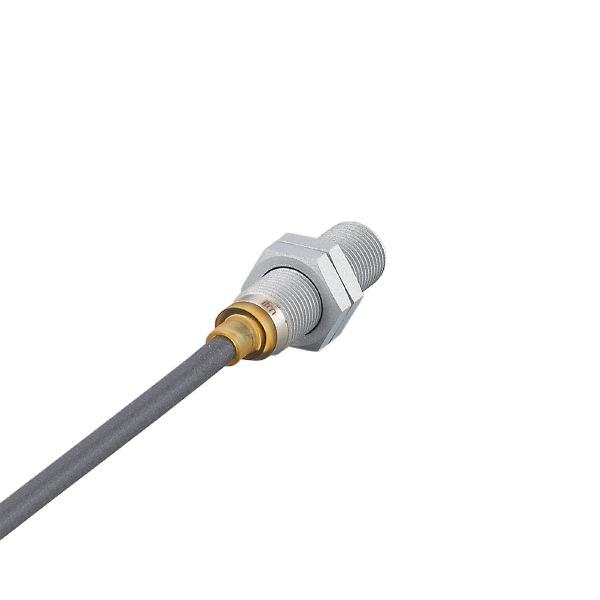

全金属电感式接近开关

IFR212

IFB3004BBPKG/AM/SC/2M/PUR

全金属电感式接近开关

IFR212

IFB3004BBPKG/AM/SC/2M/PUR

  • 采用不沾涂层,耐焊渣
  • 金属感应面,经久耐用
  • 较高的抗冲击和振动能力
  • 特别短小的外壳,适用于空间受限的情况
  • ce
  • ukca
  • cul
产品特征
电气设计 PNP
输出功能 常开
感应距离 [mm] 4
外壳 螺纹结构
尺寸 [mm] M12 x 1 / L = 40
应用
特殊的性能 无卤素; 牵引链适用性; 增长的感应距离; 金属外壳; 抗电磁干扰的; 防粘性的
应用 适用于焊接应用
抗压强度 [bar] 50
注意抗压强度
感应面
抗电磁干扰的
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 10
防护等级 III
反相保护
输出
电气设计 PNP
输出功能 常开
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 2
短路保护
过载保护
监控范围
感应距离 [mm] 4
实际感应距离 Sr [mm] 4 ± 10 %
工作距离 [mm] 0...3.24
增长的感应距离
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.6 / 铝: 0.5 / 铜: 0.2
迟滞 [Sr的百分比] 3...15
开关点偏移 [Sr的百分比] -10...10
工作条件
环境温度 [°C] -40...85
外壳防护等级 IP 65; IP 66; IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
EN 55011 等级B
抗冲击性
1 J
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度
抗冲击
EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
持续抗冲击性
EN 60068-2-27 40 g 6 ms; 3个坐标轴中每个方向4000个冲击
快速温度变化
EN 60068-2-14 Na TA = -40 °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期
喷盐试验
EN 60068-2-52 Kb 严格等级5 (4个检测周期)
MTTF [年] 1188
包括嵌入式软件
UL认证
Ta -25...75 °C
Enclosure type Type 1
电源 Limited Voltage/Current
UL认证编号 A019
文件数量UL E174191
机械技术数据
重量 [g] 86
外壳 螺纹结构
安装 齐平安装

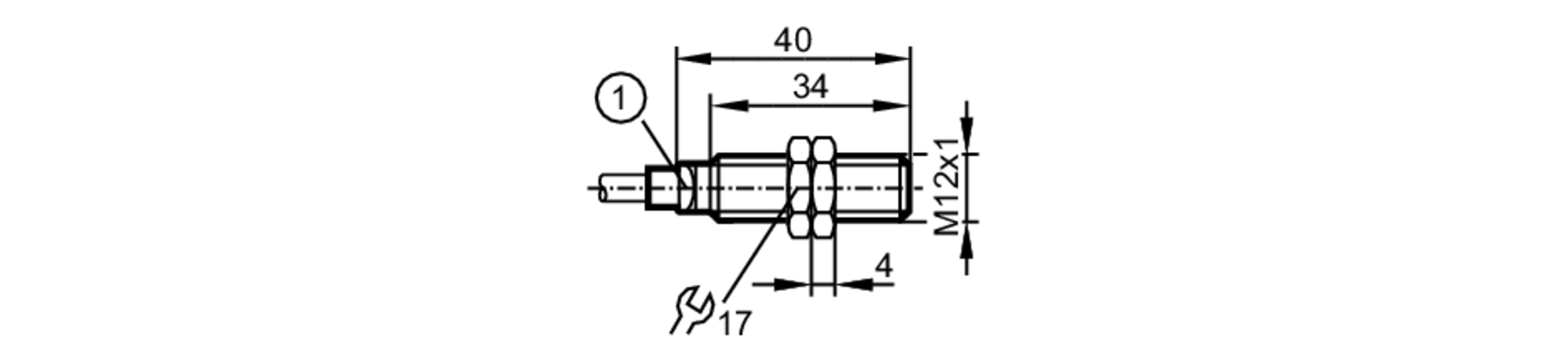

尺寸 [mm] M12 x 1 / L = 40
螺纹代号 M12 x 1
原材料 不锈钢(1.4404 / 316L) 防粘性的; 感应面: 不锈钢(1.4404 / 316L) 防粘性的; LED窗口: PEI; 固定螺母: 黄铜 防粘性的
拧紧扭矩 [Nm] 6
牵引链适用性
牵引链适用性
用于灵活应用的弯曲直径 min. 10 x 电缆直径
弯曲周期 > 5 Mio.
金属外壳
显示器/操作件
显示
开关状态 LED, 黄色
操作 LED, 绿色
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接
接口 电缆: 2 m, PUR, 无卤素, Ø 4.9 mm; 无辐射(可重复利用); 3 x 0.34 mm² / 抗焊渣
