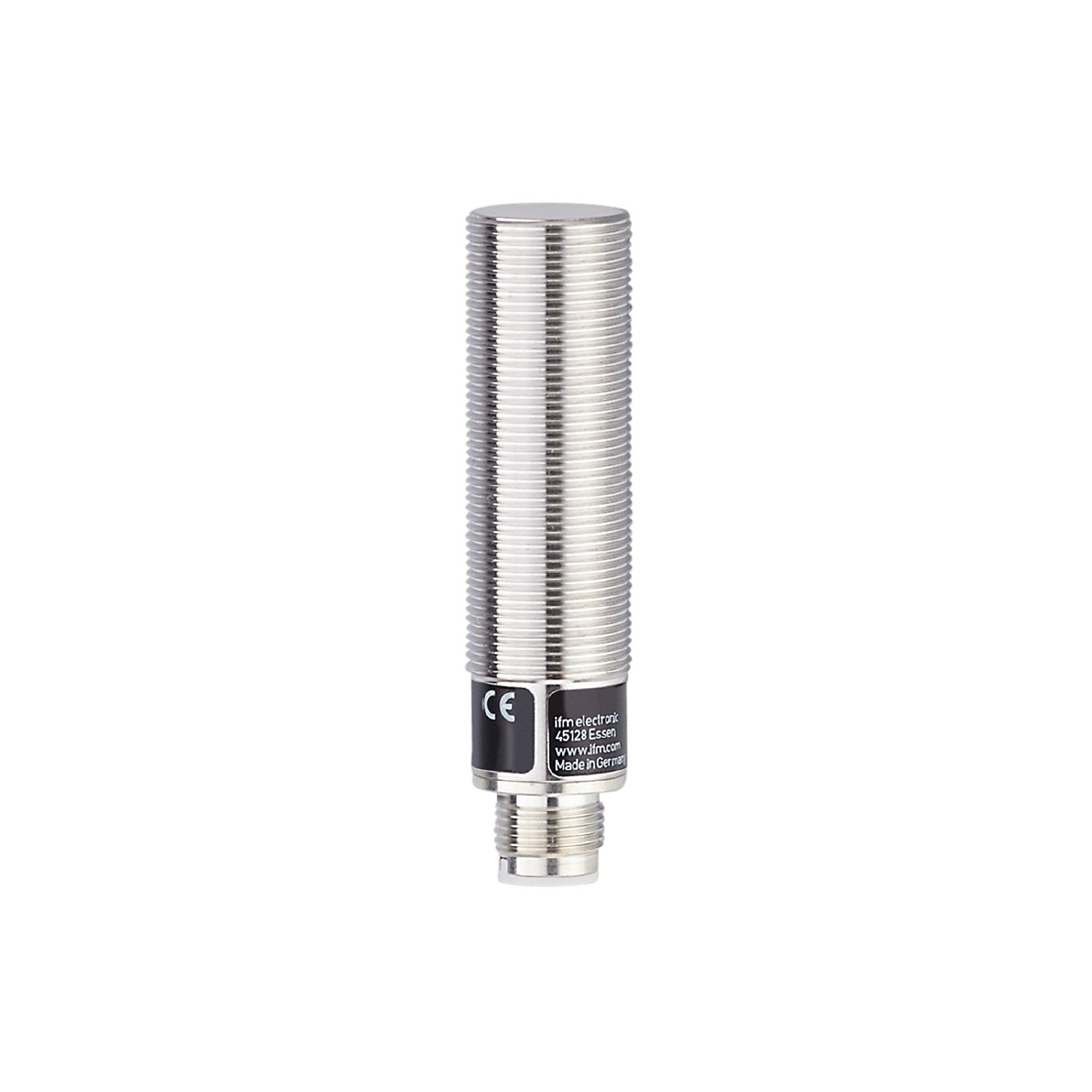

电感式接近开关
IG0344
IGK2008BABOA/SL/LS100-AK RT
电感式接近开关
IG0344
IGK2008BABOA/SL/LS100-AK RT
- 交直流混合输出和两线技术
- 感应范围大，正常运作时间长
- 工作温度范围大
- 坚固的金属外壳，适用于严苛的工业环境
- 耐用的 1/2" 连接器
产品特征
| 输出功能 | 常开 |
|---|---|
| 感应距离 [mm] | 8 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 |
应用
| 特殊的性能 | 增长的感应距离 |
|---|
电气数据
| 工作电压 [V] | 20...250 AC/DC |
|---|---|
| 防护等级 | I |
| 反相保护 | 否 |
输出
| 输出功能 | 常开 |
|---|---|
| 开关量输出DC电压降最大值 [V] | 6 |
| 开关量输出AC电压降最大值 [V] | 6.5 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 1 (250 V AC) / 0.8 (140 V AC) / 0.8 (24 V DC) |
| 开关量输出AC的持续电流负载 [mA] | 250; (350 (...50 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 2200; (20 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 60 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 感应距离 [mm] | 8 |
|---|---|
| 工作距离 [mm] | 0...6.5 |
| 增长的感应距离 | 有 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.45 / 铝: 0.4 / 铜: 0.33 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 612 | ||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 65.2 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M18 x 1 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 黄铜 白青铜-镀层; PA; PBT |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头
| 接插件: 1 x 1/2"; 译码: C |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IG0344-00 — 13.04.2023 —
IG0344 –
IGK2008BABOA/SL/LS100-AK RT
电气连接 - 插头
接插件: 1 x 1/2"; 译码: C
- 注释 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 2 A 快速行动
