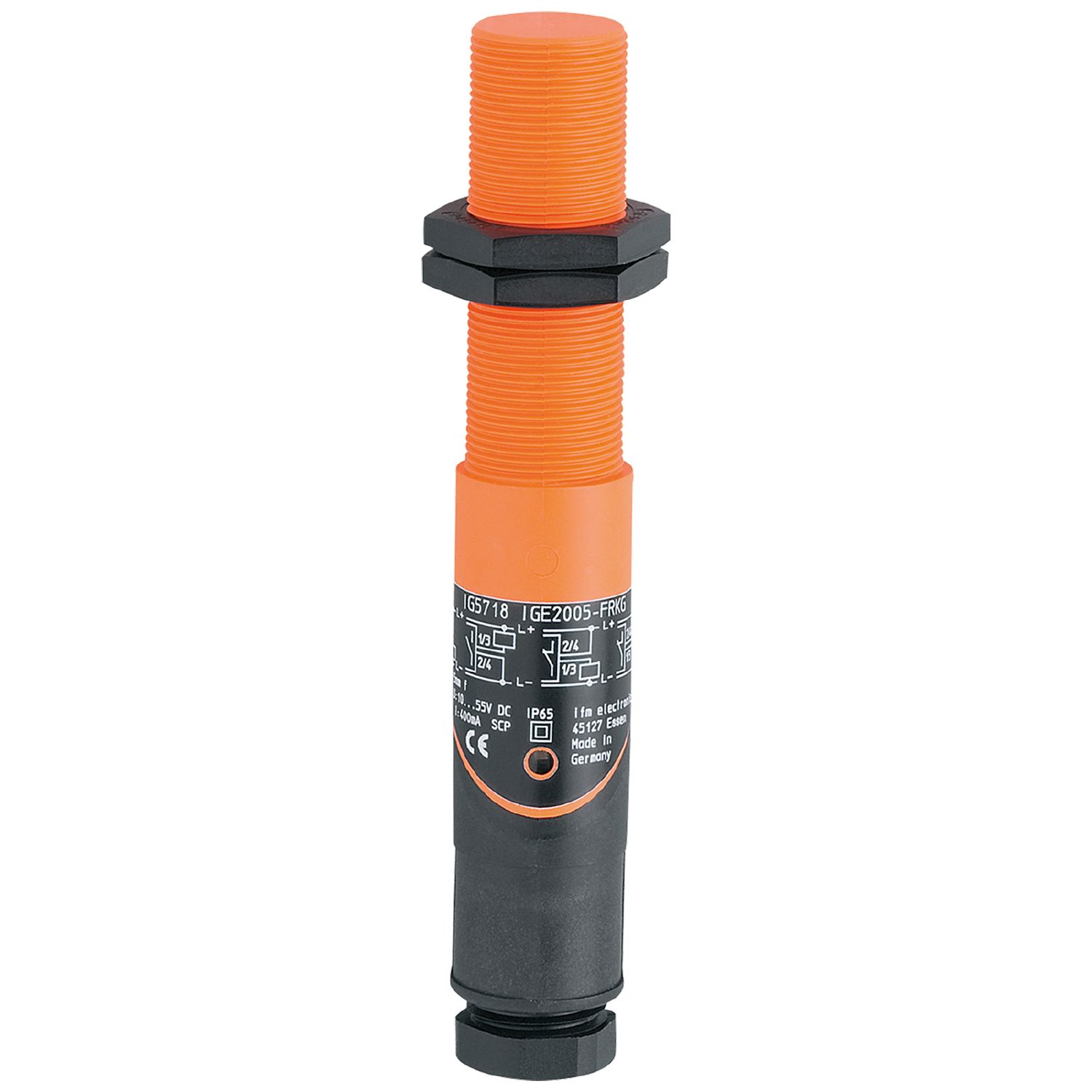

电感式接近开关
IG5718
IGE2005-FRKG
电感式接近开关
IG5718
IGE2005-FRKG
- 输出功能常开/常闭可编程
- 两线技术
- 工作温度和工作电压范围广
- 极高的开关频率
- 接线端可旋转 90°
产品特征
电气设计 | PNP/NPN |
---|---|
输出功能 | 常开/常闭; (可选) |
感应距离 [mm] | 5 |
外壳 | 螺纹结构 |
尺寸 [mm] | M18 x 1 / L = 110 |
电气数据
工作电压 [V] | 10...55 DC |
---|---|
防护等级 | II |
反相保护 | 有 |
输出
电气设计 | PNP/NPN |
---|---|
输出功能 | 常开/常闭; (可选) |
开关量输出DC电压降最大值 [V] | 4.6 |
最小的负载电流 [mA] | 4 |
漏电流最大值 [mA] | 1 |
开关量输出DC的持续电流负载 [mA] | 400 |
开关频率DC [Hz] | 800 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 5 |
---|---|
实际感应距离 Sr [mm] | 5 ± 10 % |
工作距离 [mm] | 0...4.05 |
精度/偏差
迟滞 [Sr的百分比] | 1...15 |
---|---|
开关点偏移 [Sr的百分比] | -10...10 |
工作条件
环境温度 [°C] | -25...80 |
---|---|
外壳防护等级 | IP 65 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
MTTF [年] | 1699 |
机械技术数据
重量 [g] | 44 |
---|---|
外壳 | 螺纹结构 |
安装 | 齐平安装 |
尺寸 [mm] | M18 x 1 / L = 110 |
螺纹代号 | M18 x 1 |
原材料 | PBT; 端盖: PC |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 接线端子: ...2.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5 |
---|
