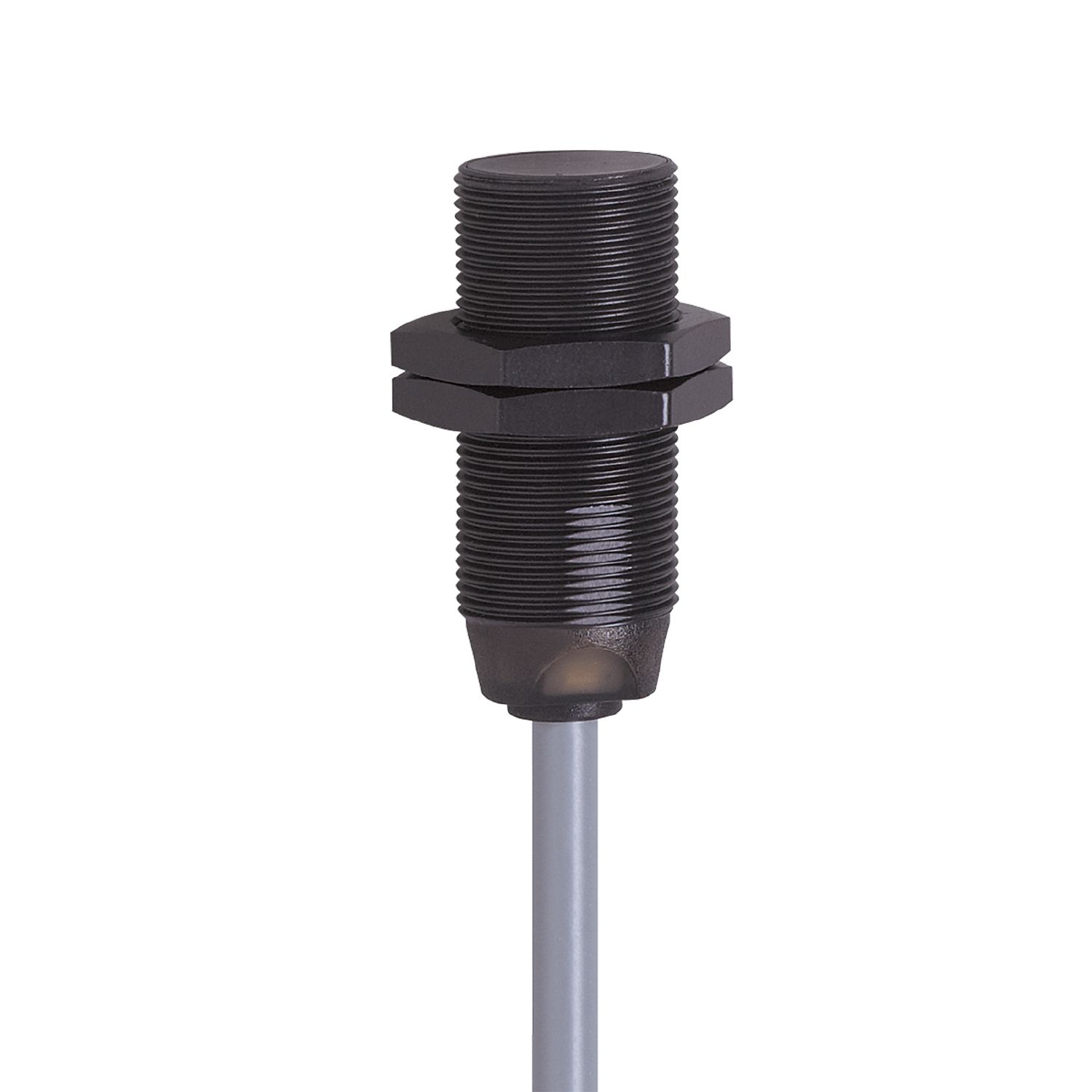

IG5805

电感式接近开关

IG5805

IGB2008BAROG/SC/UP/2LED/3M/VH

电感式接近开关

IG5805

IGB2008BAROG/SC/UP/2LED/3M/VH

采用不沾涂层，耐焊渣
坚固的金属外壳，适用于严苛的工业环境
两线技术
带有光学安装和设定帮助
带有辐照电缆

停产产品 - 存档登录

替代产品: IGS720 产品比较: IG5805 / IGS720 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

电气设计	PNP/NPN
输出功能	常开
感应距离 [mm]	8
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 43

应用

特殊的性能	增长的感应距离; 光学的调节辅助; 防粘性的

电气数据

工作电压 [V]	10...36 DC
防护等级	II
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开
开关量输出DC电压降最大值 [V]	5
最小的负载电流 [mA]	5
漏电流最大值 [mA]	1
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	100
短路保护	否
过载保护	否

监控范围

感应距离 [mm]	8
工作距离 [mm]	0...6.5
增长的感应距离	有

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	3...15

工作条件

环境温度 [°C]	-25...70
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2
EN 55011	等级B

机械技术数据

重量 [g]	193
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M18 x 1 / L = 43
螺纹代号	M18 x 1
原材料	外壳: 黄铜防粘性的; 感应面: PBT 防粘性的; 端盖: PC

显示器/操作件

显示

开关状态	1 x LED, 绿色
设置帮助	1 x LED, 红色

光学的调节辅助

有

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 3 m, PVC; 照射的; 2 x 0.5 mm²
