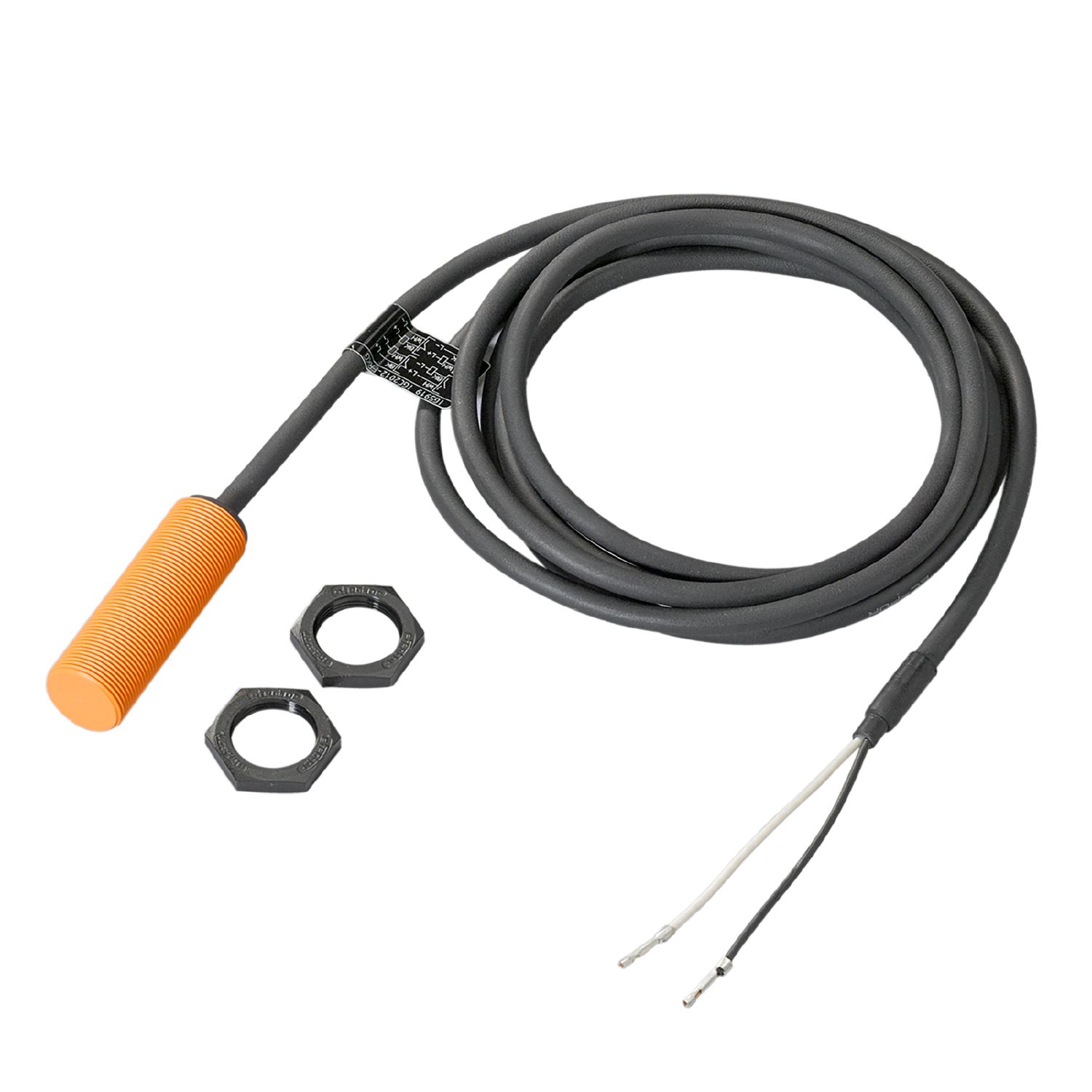

电感式接近开关

Name: IG5933
Brand: ifm
SKU: IG5933
Price: 738.00 CNY

IG5933

IGC2008-FRKG/PH

电感式接近开关

IG5933

IGC2008-FRKG/PH

输出功能常开/常闭可编程
两线技术
高防护等级，适应严苛工业环境的需求
工作温度范围大

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
感应距离 [mm]	8
外壳	螺纹结构
尺寸 [mm]	M18 x 1

电气数据

工作电压 [V]	10...36 DC
防护等级	II
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
开关量输出DC电压降最大值 [V]	4.6
最小的负载电流 [mA]	4
漏电流最大值 [mA]	0.1
开关量输出DC的持续电流负载 [mA]	150
开关频率DC [Hz]	300
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	8
实际感应距离 Sr [mm]	8 ± 10 %
工作距离 [mm]	0...6.5

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	3...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	3 V
EN 55011 发射	等级B

MTTF [年]

2455

UL认证

Ta	-25...80 °C
Enclosure type	Type 1
电源	Class 2
文件数量UL	E174191

机械技术数据

重量 [g]	100.2
外壳	螺纹结构
安装	非齐平安装
尺寸 [mm]	M18 x 1
螺纹代号	M18 x 1
原材料	外壳: PBT; 固定螺母: 塑料

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, PVC; 2 x 0.5 mm²

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IG5933-00 — 13.04.2023 —
