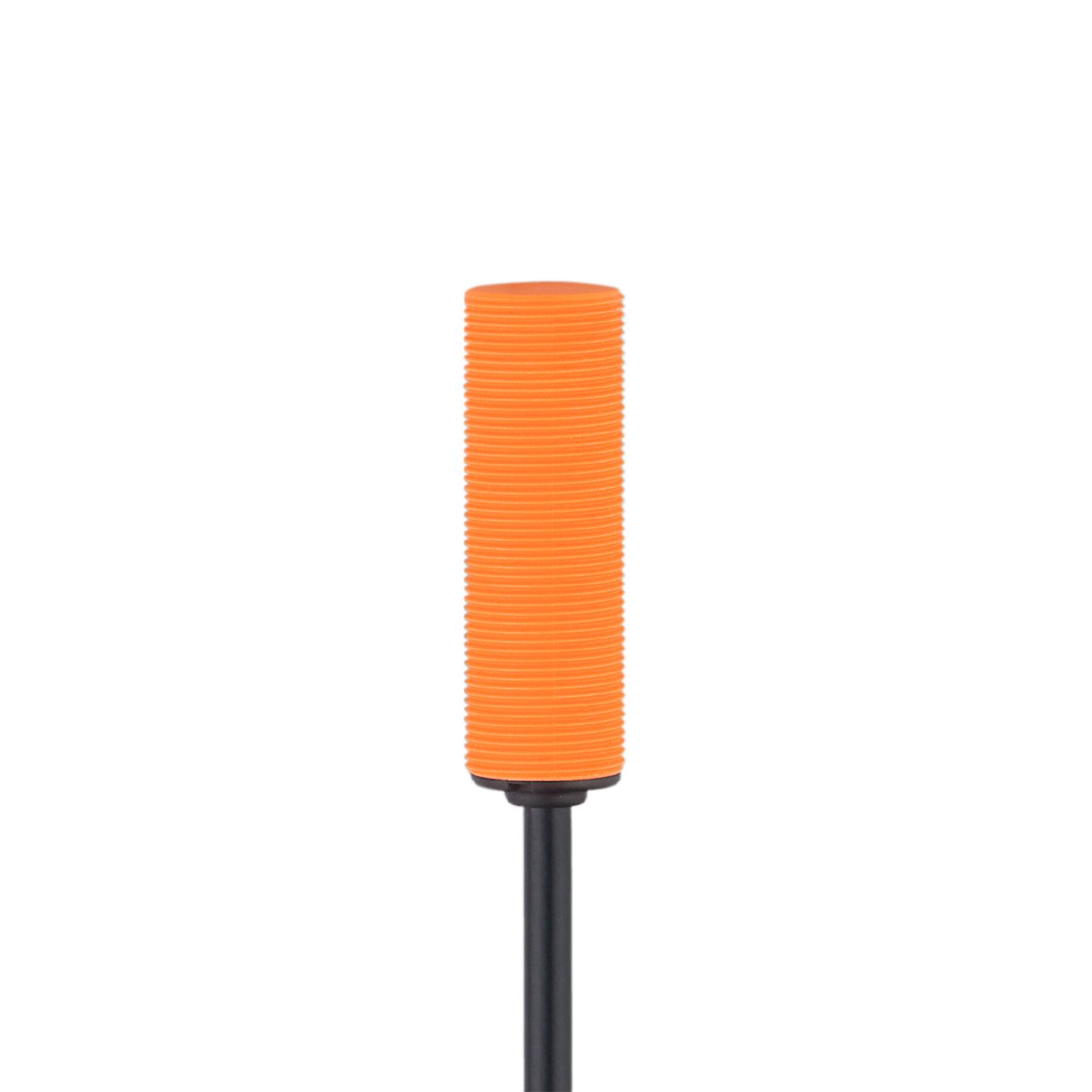

IG6213

电感式接近开关

Name: IG6213
Brand: ifm
SKU: IG6213
Price: 973.00 CNY

IG6213

IGC2008SFRKG/10M

电感式接近开关

IG6213

IGC2008SFRKG/10M

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
感应距离 [mm]	8
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 54

电气数据

工作电压 [V]	10...36 DC
电流损耗 [mA]	15; (24 V)
防护等级	II
反相保护	有

输入

时钟输入	fmax = 1000 Hz; tv< 0.5 ms; Imax < 0.8 mA (36 V)

输出

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	125
开关频率DC [Hz]	300
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	8
实际感应距离 Sr [mm]	8 ± 10 %
工作距离 [mm]	0...6.48

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

机械技术数据

重量 [g]	319.3
外壳	螺纹结构
安装	非齐平安装
尺寸 [mm]	M18 x 1 / L = 54
螺纹代号	M18 x 1
原材料	PBT; TPE

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

最小的电缆弯曲半径

固定安装: 5 x 外径

绕曲安装: 15 x 外径

包装单位

1 件

电气连接

接口	电缆: 10 m, PVC; 3 x 0.5 mm²

图表

时钟输入

1:	传感器无阻尼
2:	传感器阻尼
3:	断线
4:	短路
5:	故障输出阶段
A:	输出
TE:	时钟输入

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IG6213-00 — 09.12.2013 —
