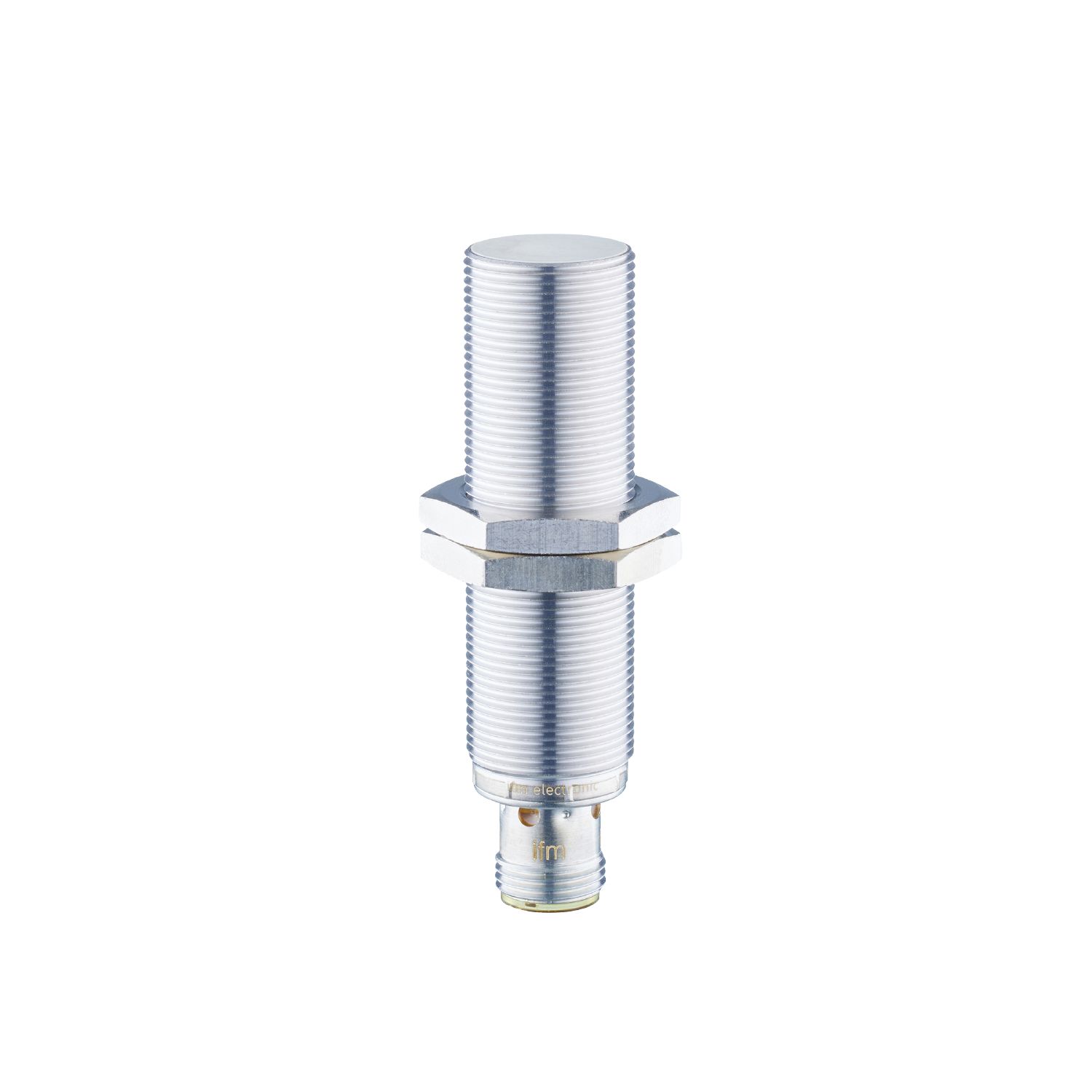

电感式接近开关
IG6565
IGKC008BASKG/US-104-DRS
电感式接近开关
IG6565
IGKC008BASKG/US-104-DRS
- 可作为三线或两线使用
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
- 清晰明确地指示开关状态
- 较高的抗冲击和振动能力
产品特征
| 电气设计 | PNP/NPN |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 8 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 70 |
应用
| 特殊的性能 | 镀金触点; 增长的感应距离 |
|---|
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 10; (只用于3线) |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP/NPN |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 最小的负载电流 [mA] | 2; (只用于2线运行) |
| 漏电流最大值 [mA] | 0.5; (只用于2线运行) |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 200 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 8 |
|---|---|
| 工作距离 [mm] | 0...6.48 |
| 增长的感应距离 | 有 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.45 / 铜: 0.35 |
|---|---|
| 迟滞 [Sr的百分比] | 1...20 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 外壳防护等级 | IP 67; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗振强度 |
|
||||||||||||
| 抗冲击 |
|
||||||||||||
| 持续抗冲击性 |
|
||||||||||||
| 喷盐试验 |
|
||||||||||||
| MTTF [年] | 1192 | ||||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 56.3 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 70 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 外壳: 特种钢; 感应面: LCP 自然; O形环: FKM; LED窗口: PEI |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IG6565-01 — 13.04.2023 —
IG6565 –
IGKC008BASKG/US-104-DRS
电气连接 - 插头
接插件: 1 x M12; 译码: A; 触头: 镀金的
