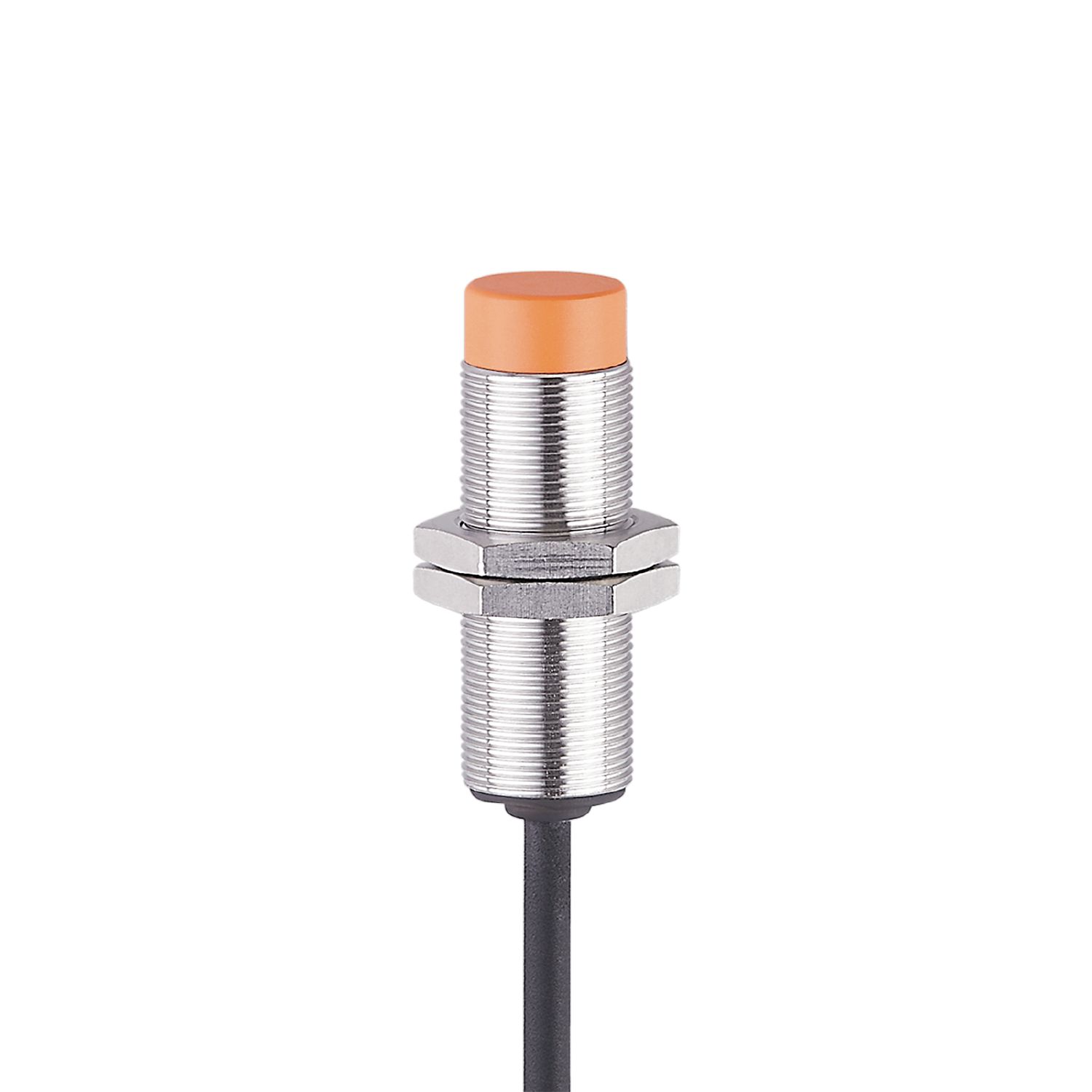

电感式接近开关
IG6621
IGK3008A1PKG/0,2M/PUR
电感式接近开关
IG6621
IGK3008A1PKG/0,2M/PUR
- 准确的线性化输出信号
- 极高的重复性
- 用于非接触式距离测量
- 工作温度范围大
- 坚固的金属外壳,适用于严苛的工业环境
产品特征
外壳 | 螺纹结构 |
---|---|
尺寸 [mm] | M18 x 1 / L = 54 |
电气数据
工作电压 [V] | 15...30 DC |
---|---|
电流损耗 [mA] | < 20 |
防护等级 | II |
反相保护 | 有 |
输出
模拟电流输出 [mA] | 4...20; (线性; 梯度: 2,22 mA/mm; 用于正面接近和由低碳钢制成的目标: 24 x 24 x 1 mm) |
---|---|
负载最大值 [Ω] | 500 |
短路保护 | 有 |
过载保护 | 有 |
监控范围
测量范围 [mm] | 0.8...8 |
---|
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
---|---|
模拟输出的线性误差 [%] | ± 1 %; (IA最大值的) |
重复性模拟输出 [%] | ± 1 %; (IA最大值的) |
反应时间
反应时间 [ms] | < 10 |
---|
工作条件
环境温度 [°C] | -40...80 |
---|---|
外壳防护等级 | IP 67 |
认证/测试
MTTF [年] | 952 |
---|
机械技术数据
重量 [g] | 79.06 |
---|---|
外壳 | 螺纹结构 |
安装 | 非齐平安装 |
尺寸 [mm] | M18 x 1 / L = 54 |
螺纹代号 | M18 x 1 |
原材料 | 外壳: 黄铜 白青铜-镀层; 感应面: PBT |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 电缆: 0.2 m, PUR, Ø 4 mm; 燃烧性能符合ECE R118 rev.2标准; 3 x 0.50 mm² |
---|
