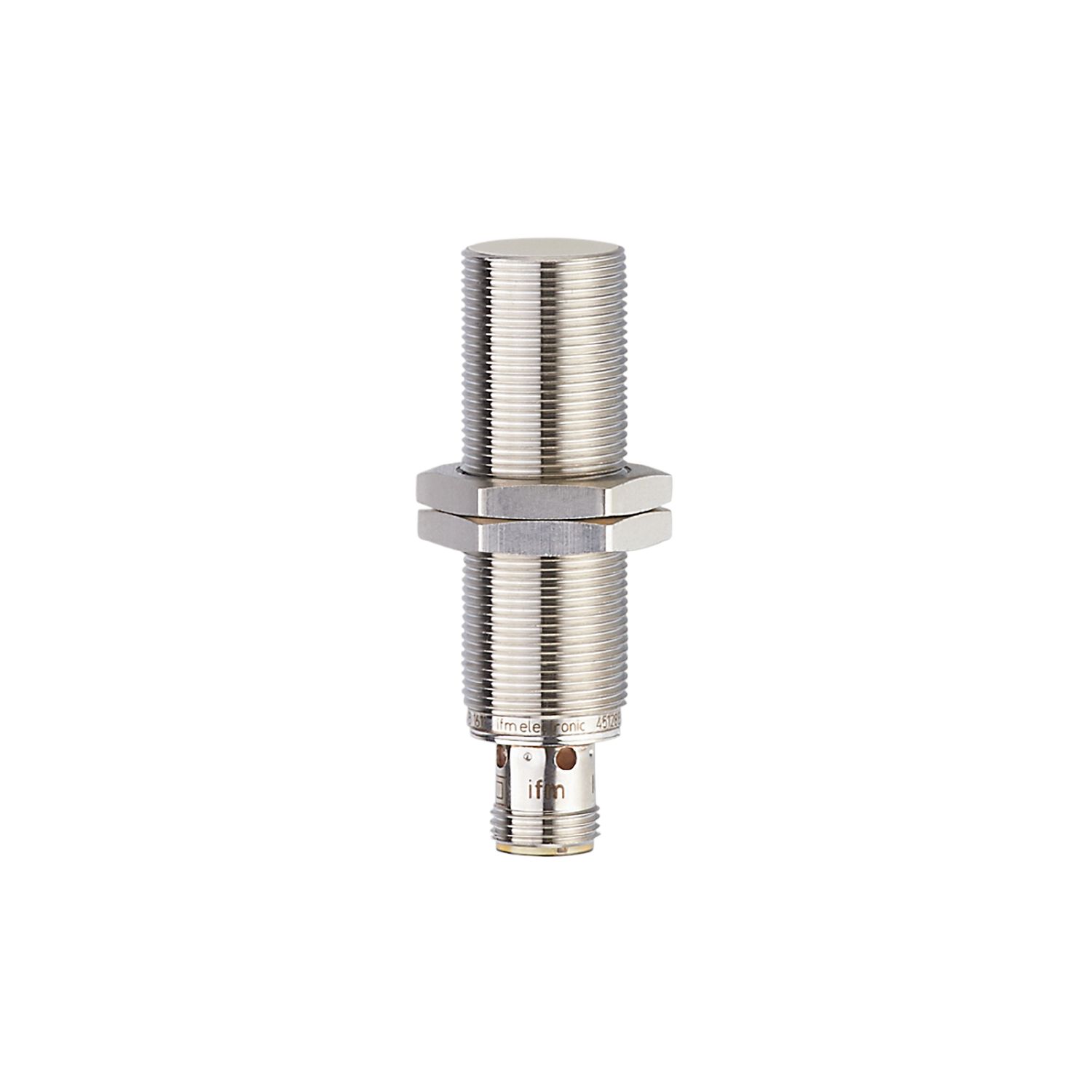

电感式接近开关
IGC232
IGK3005-BPKG/K1/V4A/US-104
电感式接近开关
IGC232
IGK3005-BPKG/K1/V4A/US-104
- 耐油和冷却剂
- 清晰明确地指示开关状态
- 极高的开关频率
- 修正系数 1：可应对所有金属的恒定检测距离
- 抗电磁干扰的
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 5 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 65 |
应用
| 特殊的性能 | 镀金触点; 校正系数K=1; 抗电磁干扰的 |
|---|---|
| 应用 | 适用于机床及冷却润滑剂应用 |
| 抗电磁干扰的 | 有 |
| 电磁场抗扰度最大值 [mT] | 300 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 20 |
| 防护等级 | II |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 5 |
|---|---|
| 实际感应距离 Sr [mm] | 5 ± 10 % |
| 工作距离 [mm] | 0...4.05 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 1 / 黄铜: 1 / 铝: 1 / 铜: 1 |
|---|---|
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 校正系数K=1 | 有 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 68; ("Coolant") |
认证/测试
| MTTF [年] | 657 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 包括嵌入式软件 | 有 | ||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 45.5 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 65 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 感应面: LCP 白色; LED窗口: PEI 白色; 固定螺母: 黄铜 白青铜-镀层 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — IGC232-01 — 13.04.2023 —
IGC232 –
IGK3005-BPKG/K1/V4A/US-104
电气连接 - 插头
接插件: 1 x M12; 译码: A; 触头: 镀金的
